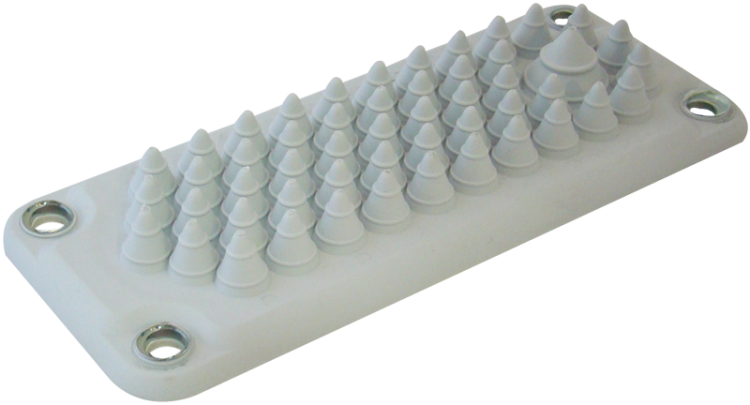

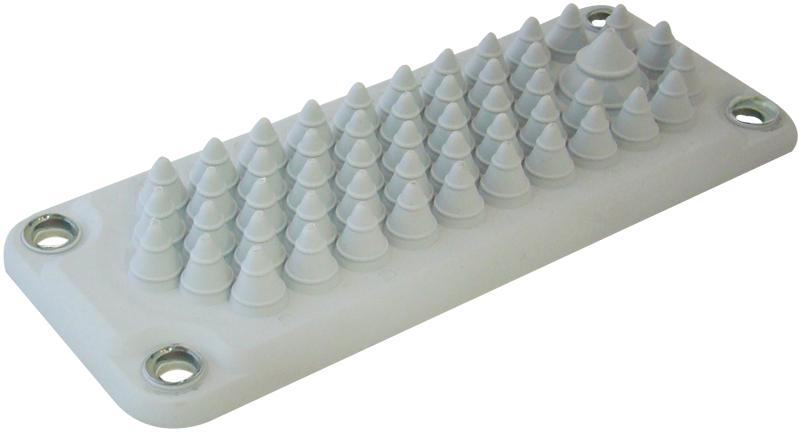

Przepust kablowy gumowy EKBV-05

Wymiary 222x92mm | Dla 51 przewodów | IP55 | Tracon Electric

Przepust kablowy EKBV-05 marki Tracon Electric to bezkonkurencyjne rozwiązanie w zakresie gęstości upakowania przewodów w obudowach sterowniczych. Przy standardowych wymiarach montażowych 222x92mm, model ten umożliwia bezpieczne i szczelne wprowadzenie aż 51 przewodów sygnałowych i sterowniczych. Jest to idealny wybór dla zaawansowanych systemów automatyki, gdzie liczy się każdy centymetr powierzchni montażowej.

Główne zalety przepustu EKBV-05:

• Ekstremalna koncentracja przewodów: Możliwość obsługi 51 kabli przez jeden otwór montażowy zastępuje dziesiątki dławnic PG/M, co drastycznie redukuje czas instalacji oraz wymiary obudowy.
• Wysoki stopień ochrony IP55: Wykonanie z wysokiej jakości elastomeru zapewnia skuteczną barierę przed pyłem, kurzem i wilgocią, gwarantując bezpieczną pracę wrażliwych podzespołów elektronicznych.
• Doskonała organizacja wiązek: Przepust pozwala na uporządkowane prowadzenie dużych magistral sygnałowych, co znacząco ułatwia serwisowanie, diagnostykę oraz identyfikację przewodów wewnątrz szafy.
• Elastyczność i trwałość: Zastosowana guma (elastomer termoplastyczny) jest odporna na starzenie, wibracje oraz trudne warunki przemysłowe, zachowując szczelność przez wiele lat.
• Redukcja kosztów osprzętu: Jeden przepust zbiorczy jest znacznie bardziej ekonomicznym rozwiązaniem niż zakup i montaż kilkudziesięciu pojedynczych dławnic kablowych.

Parametry Techniczne

• Producent: Tracon Electric
• Model: EKBV-05
• Typ: Przepust kablowy zbiorczy (gumowy)
• Materiał: Guma (elastomer termoplastyczny)
• Wymiary zewnętrzne/montażowe: 222 x 92 mm
• Liczba otworów na przewody: 51
• Stopień ochrony: IP 55
• Kolor: Czarny
• Zakres temperatur pracy: -40°C do +100°C

Zastosowanie produktu

• Budowa zaawansowanych szaf sterowniczych z bardzo dużą liczbą wejść/wyjść (I/O).
• Uszczelnianie wieloprzewodowych wprowadzeń w systemach sterowania procesami przemysłowymi.
• Zastosowanie w rozbudowanych szafach krosowniczych, systemach telemetrii i automatyki budynkowej.
• Instalacje w maszynach CNC i liniach produkcyjnych o wysokim stopniu skomplikowania okablowania.
• Modernizacja rozdzielnic w celu maksymalnego wykorzystania dostępnej powierzchni przepustowej.

Wskazówka montażowa: Instalacja wymaga przygotowania otworu w obudowie o wymiarach 222x92mm. Przepust EKBV-05 należy precyzyjnie osadzić w krawędziach wycięcia. Ze względu na dużą liczbę otworów, zaleca się nacinanie gumy punktowo pod konkretną średnicę przewodu, co zapewni optymalną szczelność IP55 i zapobiegnie deformacji przepustu przy pełnym obłożeniu.
