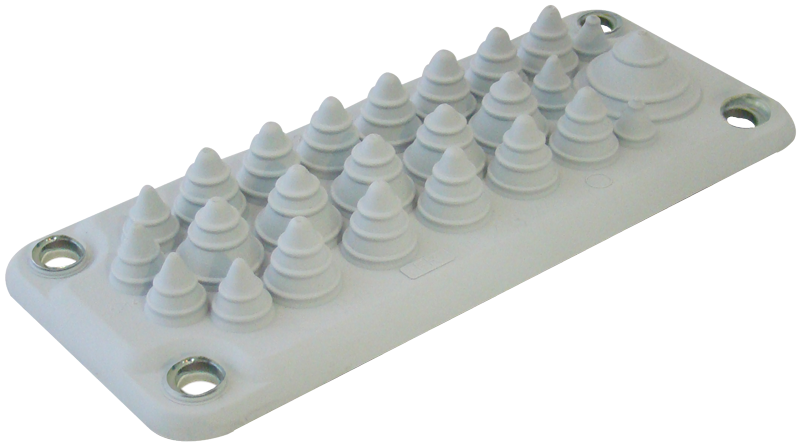

Przepust kablowy gumowy EKBV-04

Wymiary 222x92mm | Dla 25 przewodów | IP55 | Tracon Electric

Przepust kablowy EKBV-04 marki Tracon Electric to wysokowydajny element uszczelniający, zaprojektowany do wprowadzania bardzo dużej liczby przewodów sterowniczych i sygnałowych do szaf rozdzielczych oraz obudów maszyn. Przy zachowaniu standardowych wymiarów montażowych 222x92mm, model ten oferuje rekordową gęstość upakowania, umożliwiając bezpieczne przeprowadzenie aż 25 przewodów przez jeden otwór.

Główne zalety przepustu EKBV-04:

• Maksymalna oszczędność miejsca: Możliwość wprowadzenia 25 kabli przez pojedynczy przepust eliminuje konieczność stosowania dziesiątek tradycyjnych dławnic, co pozwala na znaczne zmniejszenie gabarytów obudowy.
• Wysoki stopień ochrony IP55: Specjalna konstrukcja elastomerowa zapewnia skuteczną barierę przed pyłem, kurzem oraz strugami wody, chroniąc wrażliwą elektronikę wewnątrz rozdzielnicy.
• Doskonała organizacja okablowania: Przepust pozwala na uporządkowane prowadzenie dużych wiązek kablowych, co ułatwia późniejszą diagnostykę, serwisowanie oraz identyfikację poszczególnych sygnałów.
• Wysokiej jakości guma (elastomer): Materiał charakteryzuje się wysoką elastycznością i odpornością na starzenie, co gwarantuje szczelność i trwałość mechaniczną przez lata eksploatacji.
• Szybki montaż i redukcja kosztów: Jeden proces montażowy dla 25 przewodów drastycznie skraca czas pracy instalatora i obniża koszty zakupu osprzętu kablowego.

Parametry Techniczne

• Producent: Tracon Electric
• Model: EKBV-04
• Typ: Przepust kablowy zbiorczy (gumowy)
• Materiał: Guma (elastomer termoplastyczny)
• Wymiary zewnętrzne/montażowe: 222 x 92 mm
• Liczba otworów na przewody: 25
• Stopień ochrony: IP 55
• Kolor: Czarny
• Zakres temperatur pracy: -40°C do +100°C

Zastosowanie produktu

• Budowa szaf sterowniczych z dużą liczbą sygnałów wejścia/wyjścia (I/O).
• Uszczelnianie wprowadzeń kablowych w systemach automatyki budynkowej i przemysłowej.
• Zastosowanie w rozbudowanych maszynach CNC, liniach produkcyjnych i robotach przemysłowych.
• Instalacje teletechniczne i szafy krosownicze wymagające wysokiej szczelności IP.
• Modernizacja rozdzielnic w celu zwiększenia liczby wprowadzanych przewodów bez wiercenia nowych otworów.

Wskazówka montażowa: Instalacja wymaga przygotowania otworu w obudowie o wymiarach 222x92mm. Przepust EKBV-04 należy precyzyjnie osadzić w krawędziach wycięcia. Aby zachować deklarowany stopień ochrony IP55, otwory na kable powinny być nacinane punktowo i dopasowane do średnicy izolacji konkretnego przewodu, tak aby guma ciasno go opinała.
