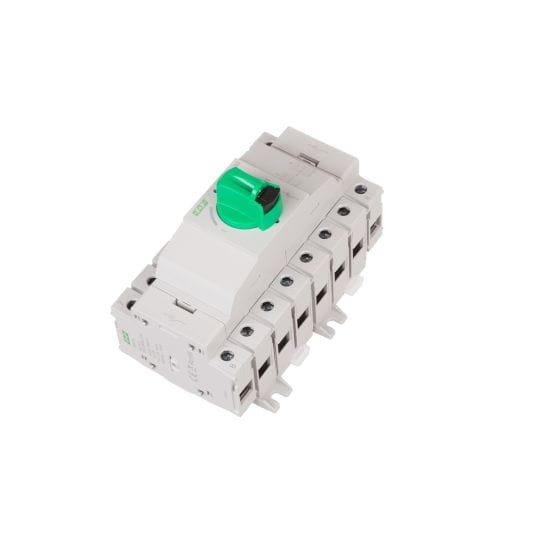

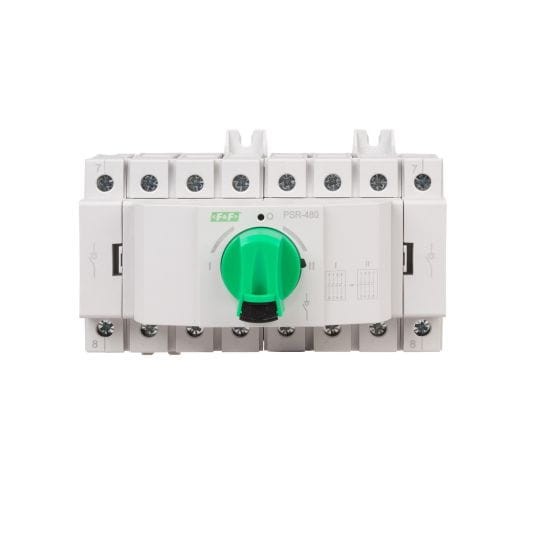

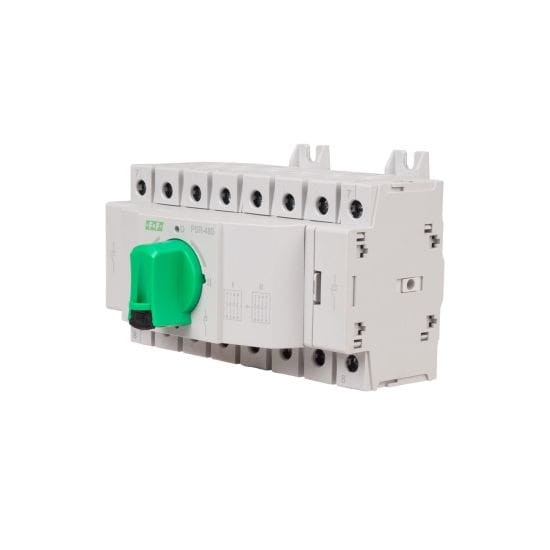

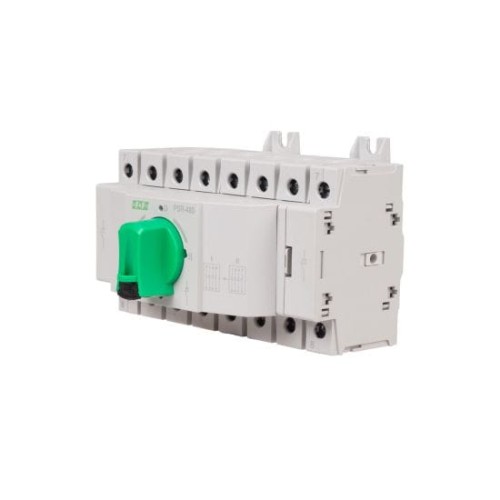

Przełącznik Sieć-Agregat Obrotowy 80 A PSR-480 F&F

PSR-480 to obrotowy przełącznik sieć-agregat (SSO) o wysokiej obciążalności, przeznaczony do ręcznego przełączania zasilania pomiędzy główną siecią energetyczną a zasilaniem rezerwowym (agregatem prądotwórczym). Urządzenie zapewnia bezpieczne odseparowanie obwodu zasilania sieciowego od obwodu agregatu, eliminując ryzyko cofnięcia się napięcia do sieci publicznej. Montowany jest na szynie DIN.

Kluczowe Parametry i Funkcje PSR-480

• Typ Urządzenia: Obrotowy Przełącznik Sieć-Agregat (SSO, 0-I-II).
• Prąd Znamionowy (Obciążalność): 80 A (wysoka obciążalność dla dużych instalacji domowych lub przemysłowych).
• Liczba Biegunów: 4P (czterobiegunowy, przełączający wszystkie 3 fazy i przewód neutralny N).
• Funkcja: Ręczne przełączanie w pozycjach:
  • I (Sieć) – Zasilanie z sieci głównej.
  • 0 (Zero/Wyłączenie) – Całkowite odseparowanie odbiorników.
  • II (Agregat) – Zasilanie z agregatu prądotwórczego.
• Izolacja: Zapewnia bezpieczne rozłączanie i odseparowanie obwodów.
• Zastosowanie: Zabezpieczenie ciągłości zasilania w domach, warsztatach, małych firmach.
• Montaż: Szyna TH-35 (DIN).

Budowa i Montaż:

Przełącznik ma kompaktową budowę modułową, mimo wysokiej obciążalności. Posiada czytelny, obrotowy manipulator (gałkę) umieszczony na froncie urządzenia, co ułatwia ręczne przełączanie między źródłami zasilania.

• Szerokość: Zajmuje 4 moduły (około 70 mm) na szynie DIN.
• Zabezpieczenia: Powinien być zabezpieczony odpowiednimi wyłącznikami nadprądowymi po stronie Sieci i Agregatu.

Specyfikacja Techniczna (podsumowanie)

PSR-480 to solidne, ręczne rozwiązanie do przełączania zasilania 3-fazowego, idealne do średniej wielkości instalacji wymagających prądu do 80 A.
