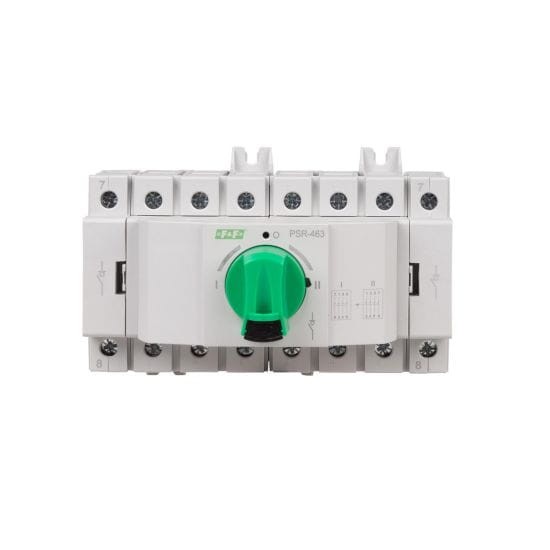

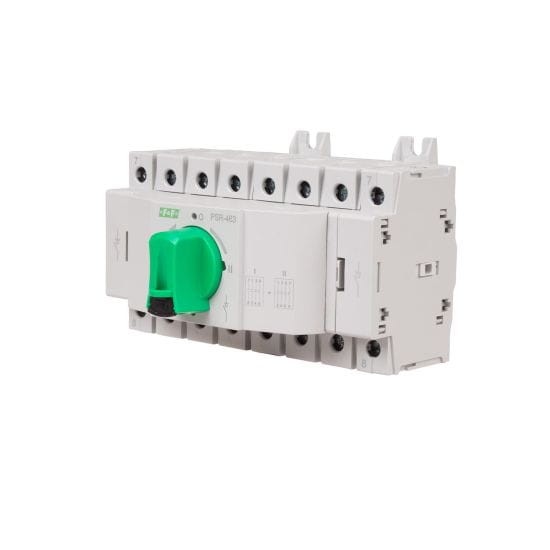

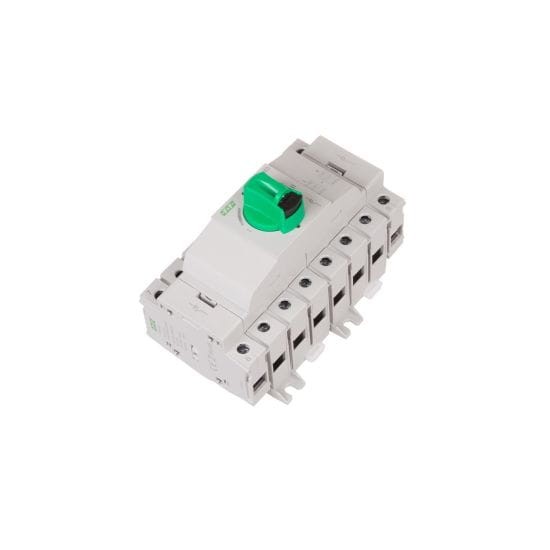

Przełącznik Sieć-Agregat Obrotowy 63 A PSR-463 F&F

PSR-463 to obrotowy przełącznik sieć-agregat (SSO) o znamionowym prądzie 63 A, przeznaczony do ręcznego przełączania zasilania pomiędzy siecią główną a agregatem prądotwórczym (zasilaniem rezerwowym). Jest to kluczowy element instalacji zasilania awaryjnego, zapewniający bezpieczne odseparowanie obu źródeł, co jest niezbędne do ochrony sieci publicznej i sprzętu. Przełącznik jest montowany na szynie DIN.

Kluczowe Parametry i Funkcje PSR-463

• Typ Urządzenia: Obrotowy Przełącznik Sieć-Agregat (SSO, 0-I-II).
• Prąd Znamionowy (Obciążalność): 63 A (wysoka obciążalność, odpowiednia dla domów jednorodzinnych i małych obiektów).
• Liczba Biegunów: 4P (czterobiegunowy, przełączający wszystkie 3 fazy i przewód neutralny N, zapewniając pełną separację).
• Funkcja: Ręczne przełączanie w trzech pozycjach:
  • I (Sieć) – Podłączenie odbiorników do sieci głównej.
  • 0 (Zero/Wyłączenie) – Pozycja neutralna, całkowite rozłączenie odbiorników od obu źródeł.
  • II (Agregat) – Podłączenie odbiorników do zasilania z agregatu.
• Bezpieczeństwo: Konstrukcja zapewnia mechaniczną blokadę uniemożliwiającą jednoczesne załączenie obu źródeł (Sieć + Agregat).
• Montaż: Szyna TH-35 (DIN).

Budowa i Montaż:

Model PSR-463 charakteryzuje się modułową, kompaktową konstrukcją, co pozwala na łatwą instalację w rozdzielnicach. Przełączanie odbywa się za pomocą obrotowego manipulatora (gałki).

• Szerokość: Zajmuje 4 moduły (około 70 mm) na szynie DIN.
• Współpraca: Wymaga odpowiedniego zabezpieczenia przed przeciążeniami i zwarciami (wyłączniki nadprądowe).

Specyfikacja Techniczna (podsumowanie)

PSR-463 to niezawodny, ręczny przełącznik 4-biegunowy do systemów zasilania rezerwowego o obciążalności do 63 A.
