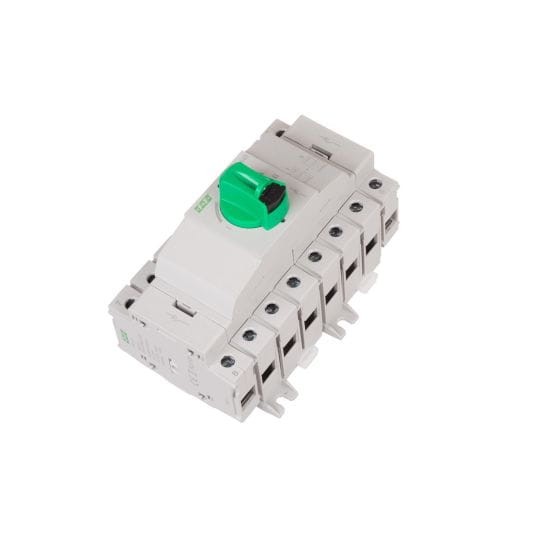

Przełącznik Sieć-Agregat Obrotowy 40 A PSR-440 F&F

PSR-440 to obrotowy przełącznik sieć-agregat (SSO) o znamionowym prądzie 40 A, przeznaczony do ręcznego przełączania zasilania pomiędzy siecią główną a agregatem prądotwórczym (zasilaniem rezerwowym). Jest to niezbędne urządzenie do instalacji zasilania awaryjnego, zapewniające bezpieczne odseparowanie obu źródeł, co jest kluczowe dla ochrony sieci publicznej przed cofnięciem się napięcia. Przełącznik jest montowany na szynie DIN.

Kluczowe Parametry i Funkcje PSR-440

• Typ Urządzenia: Obrotowy Przełącznik Sieć-Agregat (SSO, 0-I-II).
• Prąd Znamionowy (Obciążalność): 40 A (wystarczająca obciążalność dla większości instalacji domowych i małych warsztatów).
• Liczba Biegunów: 4P (czterobiegunowy, przełączający wszystkie 3 fazy oraz przewód neutralny N, zapewniając pełną separację).
• Funkcja: Ręczne przełączanie w trzech stabilnych pozycjach:
  • I (Sieć) – Podłączenie odbiorników do sieci głównej.
  • 0 (Zero/Wyłączenie) – Pozycja neutralna, całkowite rozłączenie odbiorników.
  • II (Agregat) – Podłączenie odbiorników do zasilania z agregatu.
• Bezpieczeństwo: Wbudowana mechaniczna blokada uniemożliwia jednoczesne załączenie obu źródeł zasilania (Sieć i Agregat).
• Montaż: Szyna TH-35 (DIN).

Budowa i Montaż:

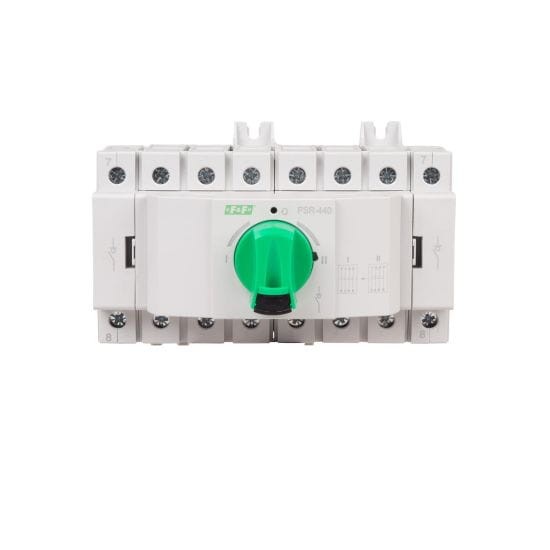

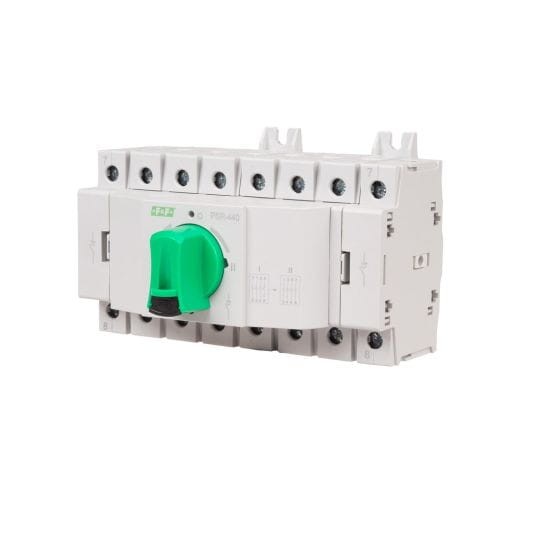

Model PSR-440 posiada modułową konstrukcję z obrotowym manipulatorem (gałką) na froncie. Łatwo integruje się z rozdzielnicami modułowymi.

• Szerokość: Zajmuje 4 moduły (około 70 mm) na szynie DIN.
• Wymagania: Konieczne jest zastosowanie odpowiednich zabezpieczeń nadprądowych (np. wyłączników B40) po każdej stronie zasilania.

Specyfikacja Techniczna (podsumowanie)

PSR-440 to niezawodne, ręczne rozwiązanie do przełączania zasilania 3-fazowego o maksymalnej obciążalności 40 A, idealne dla systemów zasilania awaryjnego.
