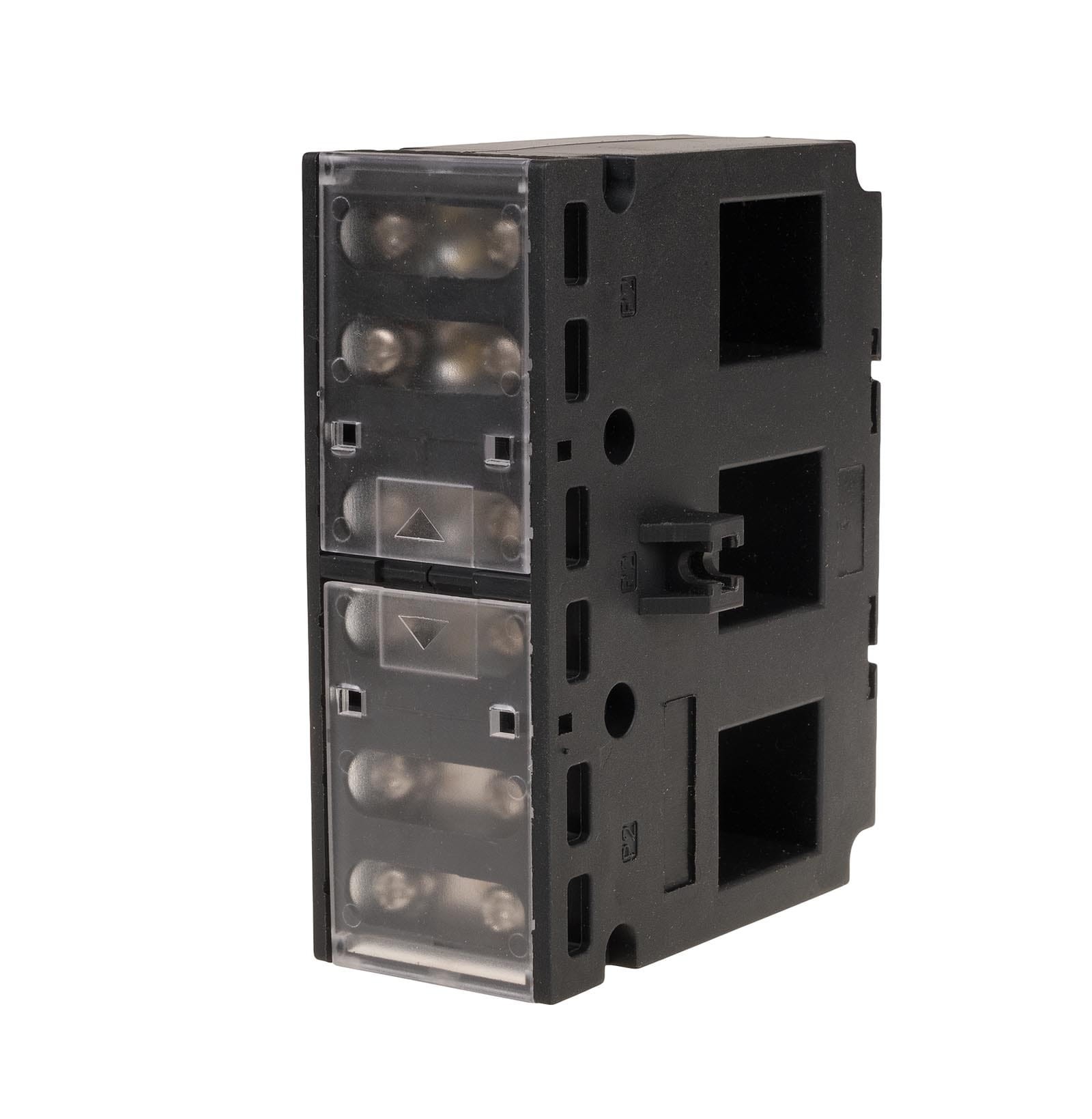

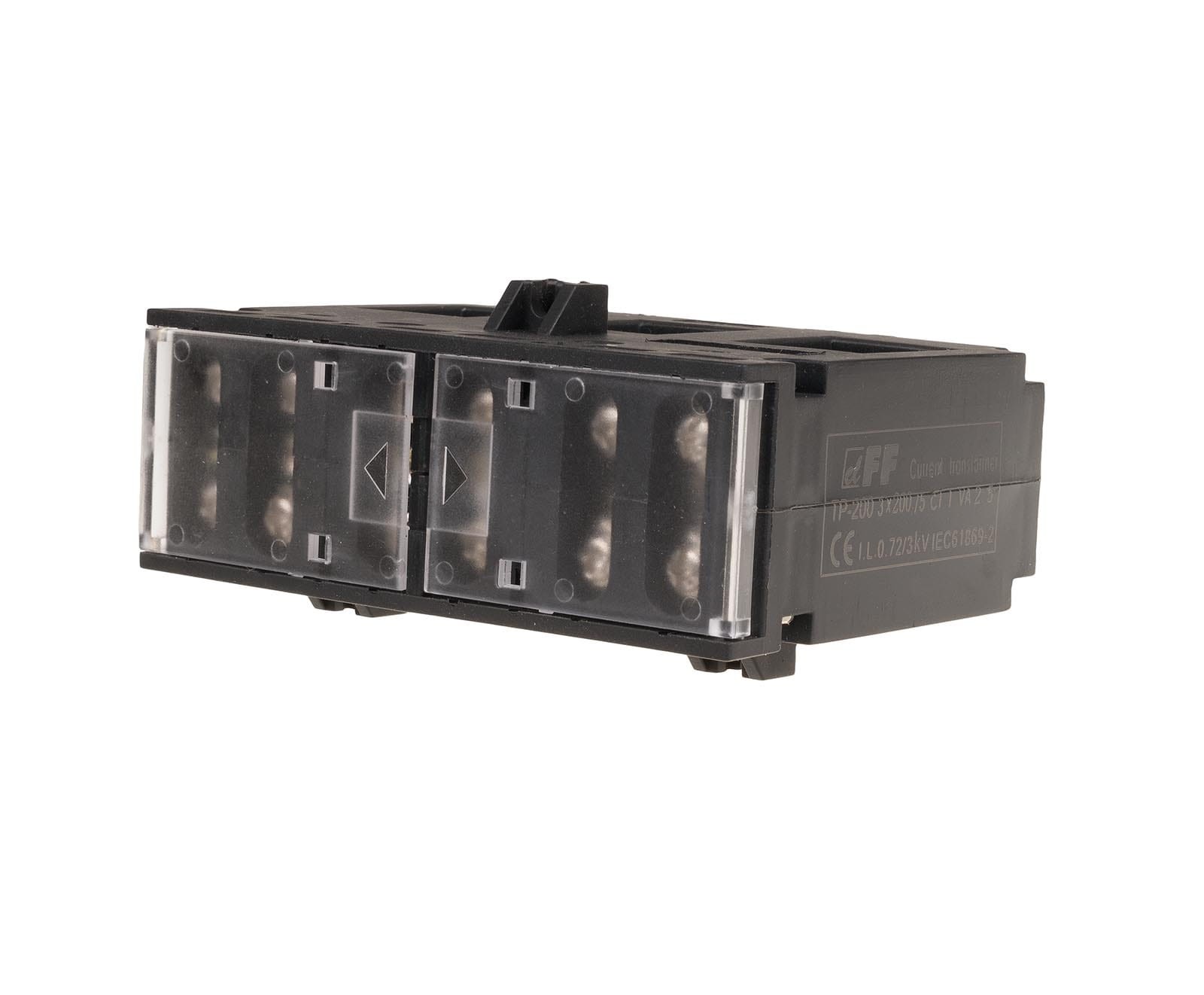

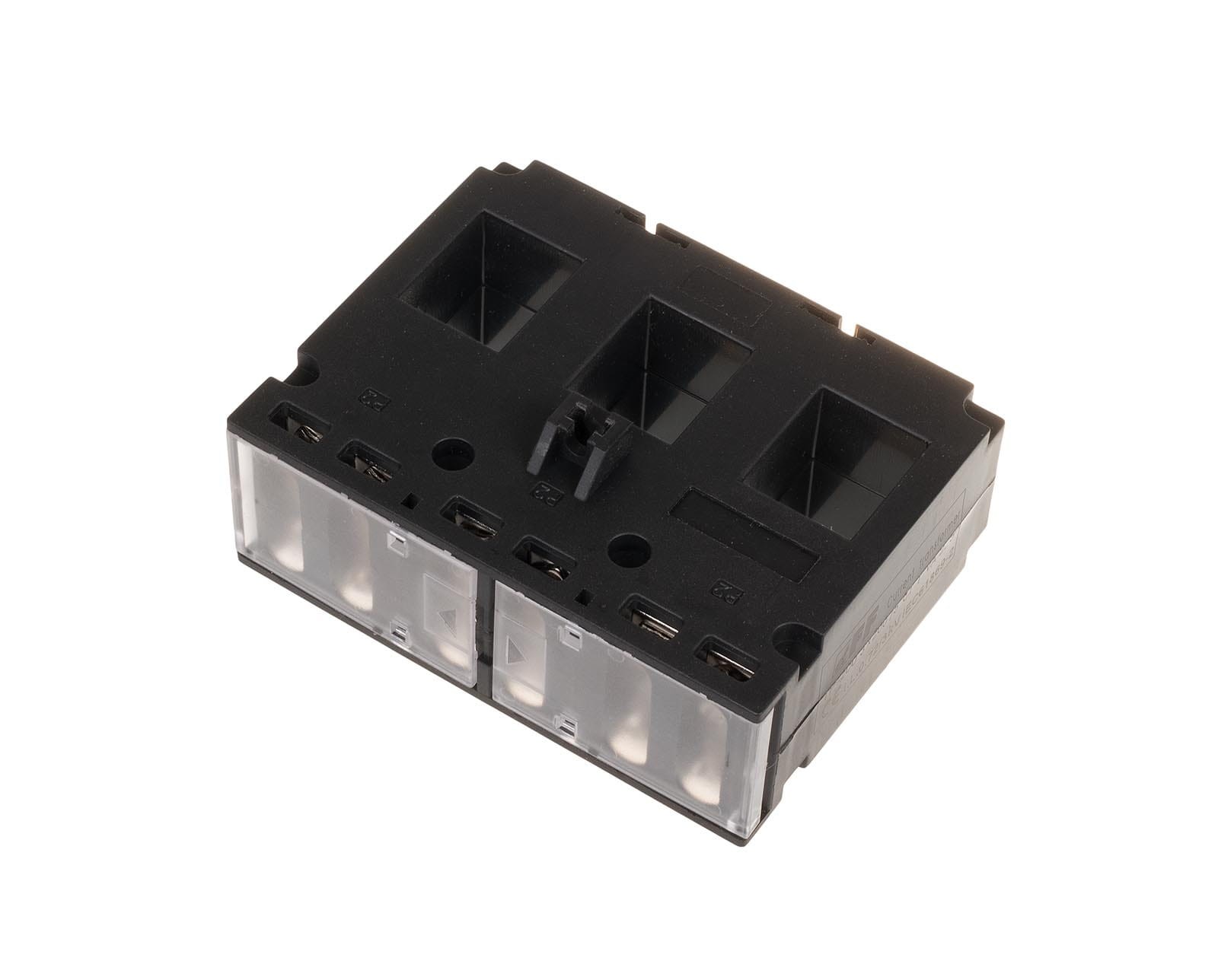

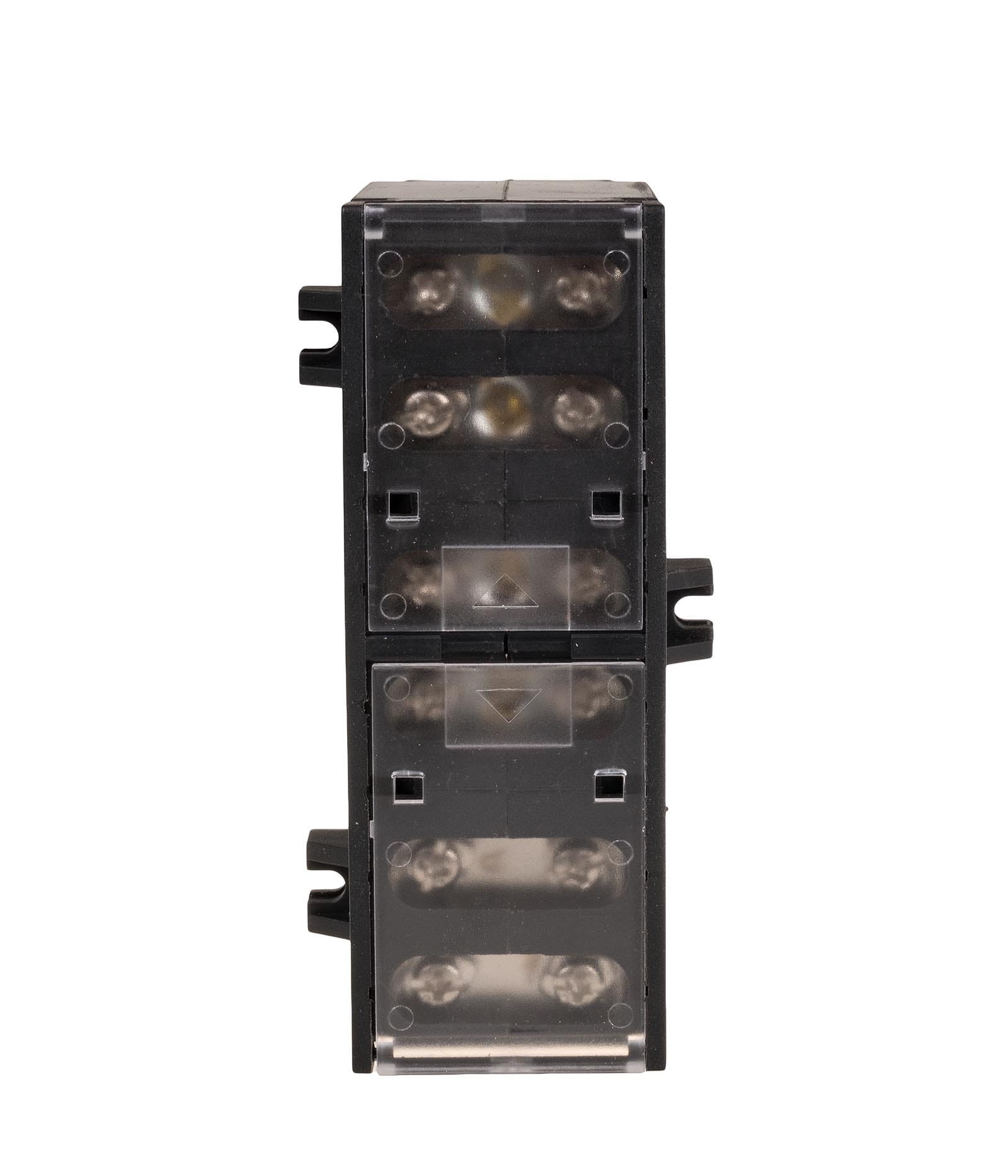

Trójfazowy Przekładnik Prądowy F&F TP-300-5 (300/5 A)

Potrzebujesz precyzyjnego i bezpiecznego pomiaru wysokich prądów w instalacji trójfazowej? F&F TP-300-5 to modułowy przekładnik prądowy, który służy do obniżania dużych wartości prądu pierwotnego do standardowej i bezpiecznej wartości prądu wtórnego 5 A. Jest to kluczowy element umożliwiający podłączenie liczników energii, amperomierzy i innych urządzeń pomiarowych do obwodów o dużych obciążeniach prądowych w instalacjach komercyjnych i przemysłowych.

Kluczowe cechy przekładnika TP-300-5

• Układ Trójfazowy: Przekładnik zintegrowany dla trzech faz (L1, L2, L3), co ułatwia i przyspiesza montaż w szafach sterowniczych i rozdzielnicach.
• Wysoki Prąd Pierwotny: Prąd znamionowy pierwotny wynosi 300 A, co pozwala na pomiar w wydajnych instalacjach.
• Standardowy Prąd Wtórny: Prąd znamionowy wtórny wynosi 5 A, jest to standard przemysłowy kompatybilny z większością urządzeń pomiarowych i liczników.
• Przełożenie: Stosunek prądu wynosi 300/5 A.
• Znamionowe Napięcie Izolacji: Znamionowe napięcie pracy przekładnika to 720 V AC, co gwarantuje bezpieczeństwo w typowych sieciach niskiego napięcia.
• Montaż Modułowy: Kompaktowa obudowa do montażu na standardowej szynie DIN 35 mm, zaprojektowana z myślą o efektywnym wykorzystaniu przestrzeni.

Zastosowanie

Przekładnik prądowy F&F TP-300-5 jest niezbędny do:

• Bezpośredniego pomiaru prądu w obwodach o dużych obciążeniach (gdy prąd przekracza możliwość pomiaru bezpośredniego).
• Podłączania trójfazowych liczników energii (zarówno rozliczeniowych MID, jak i kontrolnych) do obwodów o prądzie do 300 A.
• Zasilania modułowych amperomierzy i mierników wielofunkcyjnych w celu bezpiecznego odczytu prądu.
• Monitorowania zużycia energii w rozbudowanych instalacjach komercyjnych i przemysłowych.

Specyfikacja techniczna (podsumowanie)

F&F TP-300-5 to kluczowy, trójfazowy komponent do precyzyjnego i bezpiecznego skalowania wysokich prądów dla urządzeń pomiarowych.
