Przekładnik prądowy AVA120 Tracon Electric

Klasa 1 | Przekładnia 120A/5A | Moc 5VA | Tracon Electric

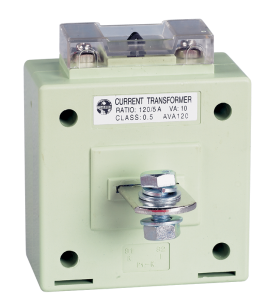

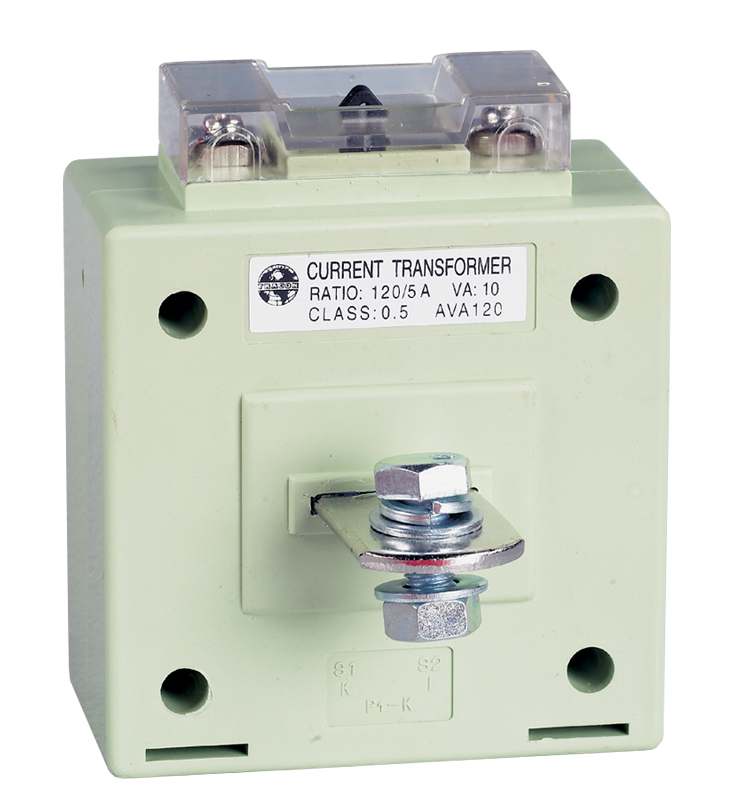

Przekładnik prądowy AVA120 marki Tracon Electric to niezawodne urządzenie pomiarowe, zaprojektowane do pracy w instalacjach o natężeniu prądu do 120A. Dzięki swojej uniwersalnej konstrukcji, model ten pozwala na precyzyjne monitorowanie obciążenia w szafach rozdzielczych, zapewniając stabilny sygnał wyjściowy dla aparatury pomiarowej i kontrolnej.

Dlaczego warto wybrać model AVA120?

• Klasa dokładności 1: Zapewnia rzetelne przetwarzanie prądu pierwotnego, co jest w pełni wystarczające do standardowych systemów kontrolnych, wskaźnikowych oraz automatyki przemysłowej.
• Odpowiedni zapas mocy (5VA): Gwarantuje stabilną współpracę z przyrządami pomiarowymi takimi jak amperomierze czy liczniki, minimalizując wpływ rezystancji przewodów łączących.
• Uniwersalny montaż: Konstrukcja przekładnika umożliwia łatwą instalację wewnątrz nowoczesnych rozdzielnic niskiego napięcia, oszczędzając miejsce w gęsto zabudowanych polach.
• Wytrzymała obudowa: Wykonana z wysokiej jakości tworzywa samogasnącego o dużej odporności termicznej, co podnosi poziom bezpieczeństwa całej instalacji.
• Czytelne oznaczenia: Wyraźnie opisane zaciski wtórne S1 i S2 ułatwiają poprawny montaż i skracają czas prac instalacyjnych.

Parametry Techniczne

• Producent: Tracon Electric
• Model: AVA120
• Prąd pierwotny (Ipr): 120 A
• Prąd wtórny (Isec): 5 A
• Klasa dokładności: 1
• Moc znamionowa: 5 VA
• Napięcie znamionowe izolacji: 0,72 kV
• Częstotliwość pracy: 50 / 60 Hz

Zastosowanie w instalacjach

Przekładnik AVA120 znajduje szerokie zastosowanie w codziennej praktyce elektroinstalacyjnej:

• Monitoring obciążenia w sekcjach odpływowych rozdzielnic nn w obiektach komercyjnych.
• Współpraca z amperomierzami tablicowymi i analogowymi miernikami prądu.
• Systemy automatyki budynkowej wymagające informacji o natężeniu prądu w poszczególnych obwodach.
• Lokalne układy kontrolne w warsztatach i mniejszych zakładach produkcyjnych.

UWAGA: Podczas pracy przekładnika obwód wtórny musi być zawsze zamknięty. Przed odłączeniem miernika lub licznika należy bezwzględnie zewrzeć zaciski S1 i S2, aby uniknąć powstania niebezpiecznego napięcia na zaciskach wtórnych.
