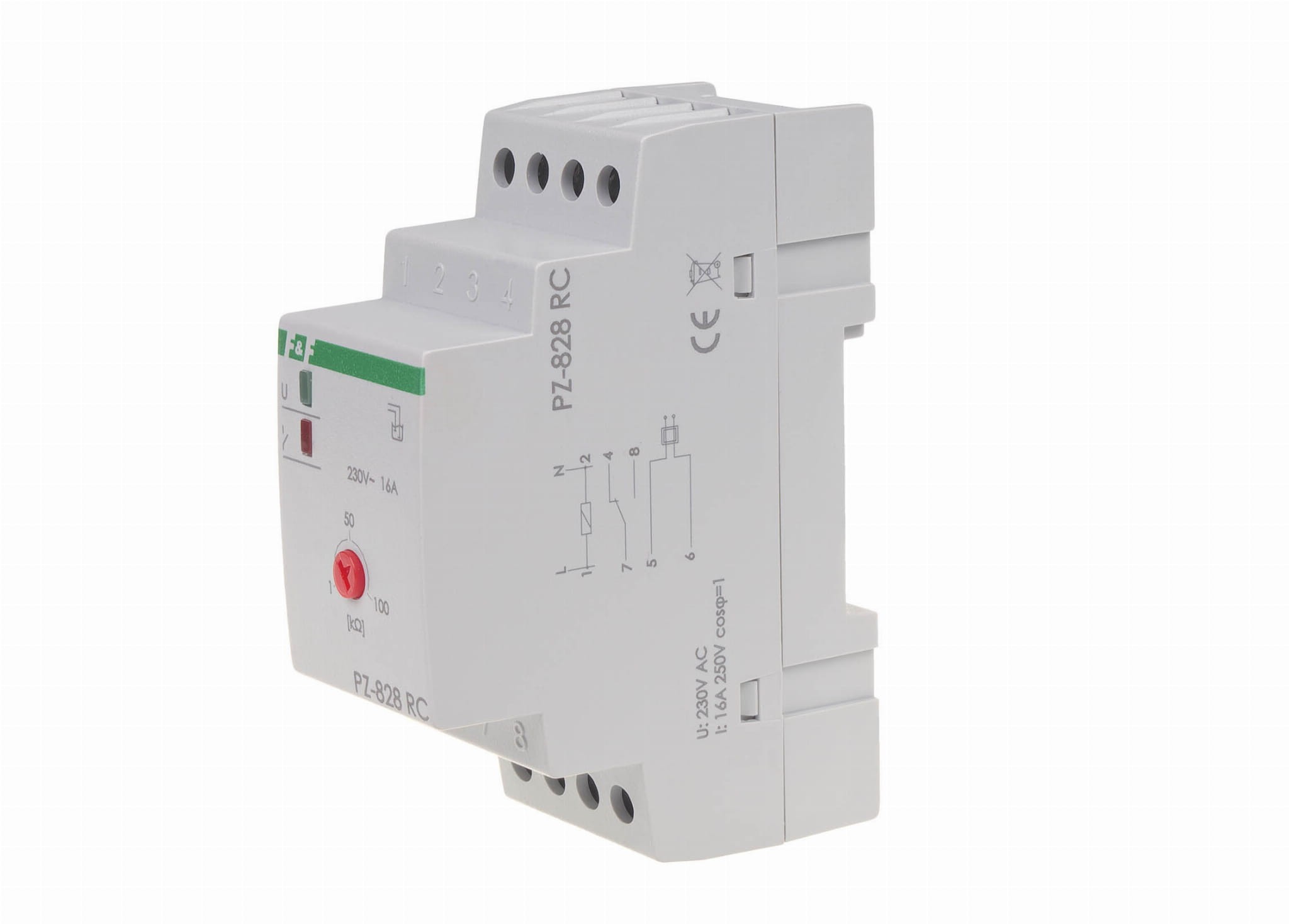

Przekaźnik Kontroli Poziomu Cieczy / Zalania PZ-828 RC F&F

PZ-828 RC to jednostanowy przekaźnik kontroli poziomu cieczy, przeznaczony do wykrywania obecności cieczy przewodzących prąd elektryczny (np. woda wodociągowa, ścieki) na poziomie zamontowania sondy. Idealnie sprawdza się jako sygnalizator zalania w pomieszczeniach zagrożonych awarią (np. pralnie, kotłownie) lub do kontroli pojedynczego, zadanego poziomu cieczy w zbiornikach (np. ochrona przed przelaniem). Urządzenie posiada regulowaną czułość i jest dostarczane w komplecie z sondą PZ.

Kluczowe Parametry i Funkcje PZ-828 RC

• Typ Urządzenia: Przekaźnik Kontroli Poziomu Cieczy (elektrodowy).
• Liczba Stanów: Jednostanowy (wykrywa jeden poziom/zalanie).

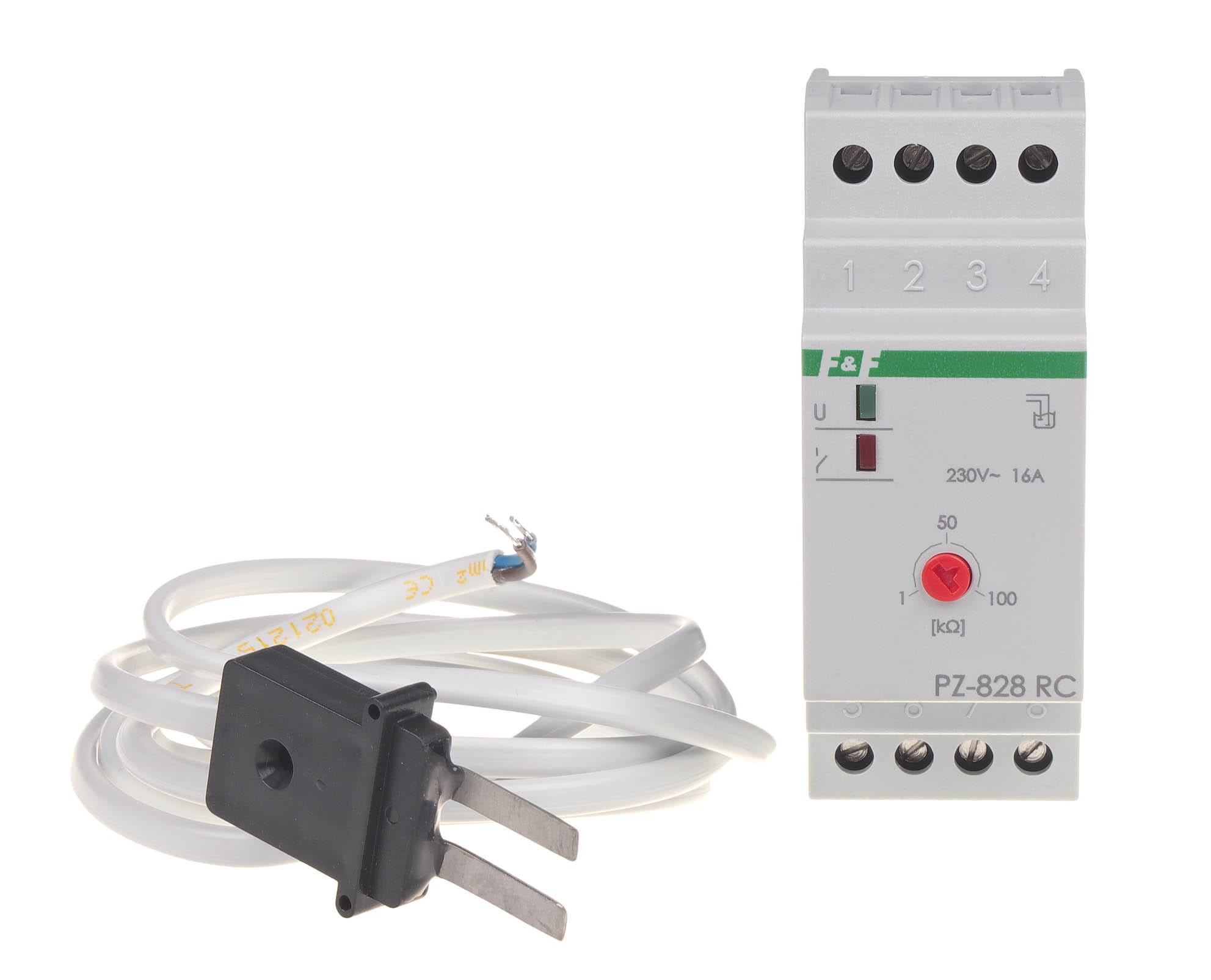

• Sonda: W komplecie z 1 sondą PZ. Możliwość podłączenia do 10 sond zalania równolegle (alternatywny układ kontroli) lub szeregowo (zależny układ kontroli).
• Czułość: Regulowana przez użytkownika, typowo w zakresie **1÷100 kΩ**, co umożliwia dostosowanie do przewodności różnych cieczy.
• Zasilanie: Napięcie sieciowe 230 V AC.

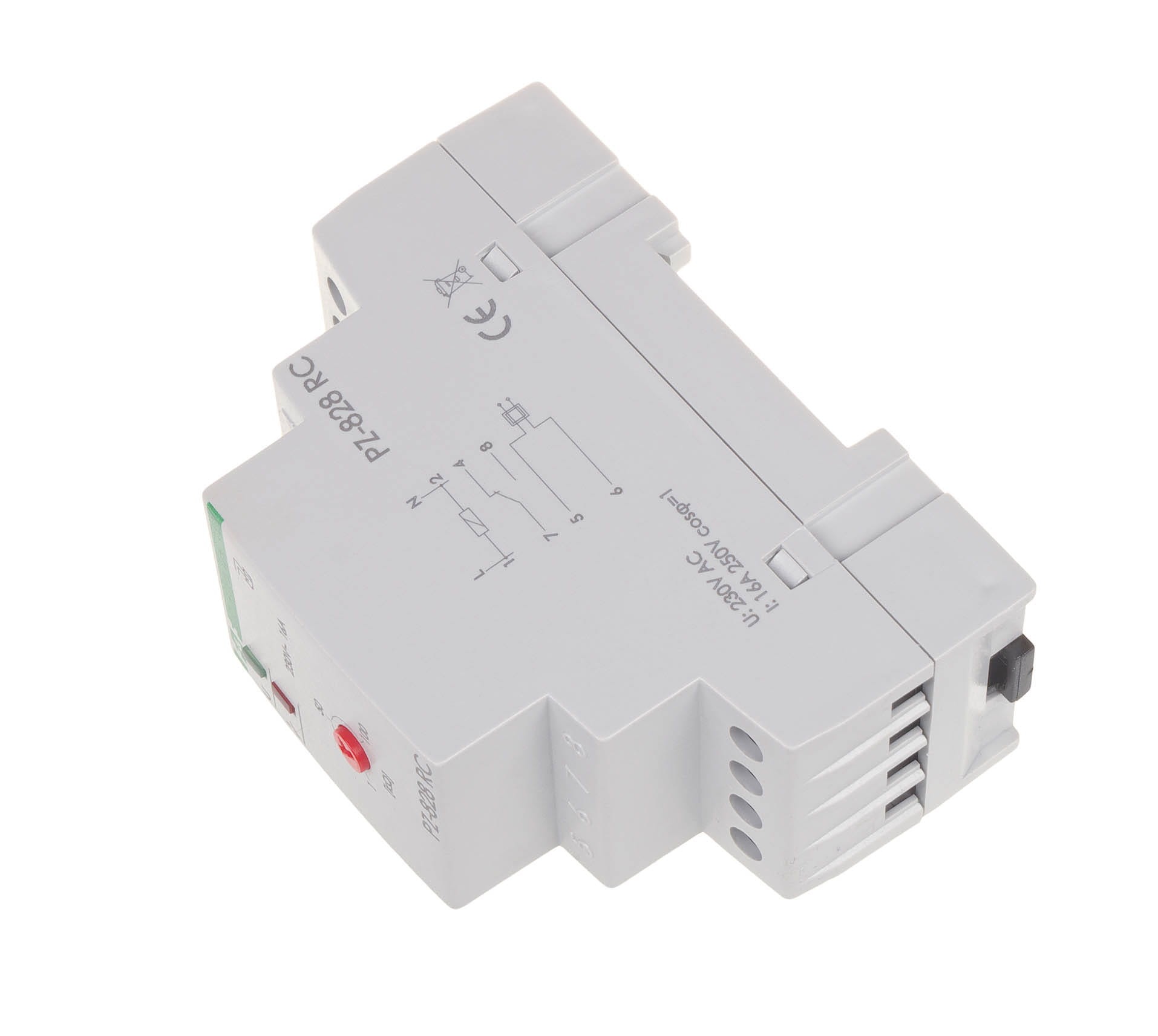

• Montaż: Szyna TH-35 (DIN), zajmuje 2 moduły (35 mm szerokości).

Charakterystyka Wyjść (Styki):

Przekaźnik posiada jeden styk przełączny, który zmienia stan w momencie wykrycia cieczy przez sondę:

• Konfiguracja Styku: 1 × NO/NC (styk przełączny, np. 7-4/7-8).
• Max. Prąd Obciążenia: 16 A / 250 V AC.
• Separacja: Zaciski sond są galwanicznie separowane od sieci zasilającej (napięcie pomiarowe < 6 V), co zwiększa bezpieczeństwo.

Zasada Działania:

• Wykrywanie: Przekaźnik pozostaje w stanie spoczynku (np. styk 7-4 zwarty) dopóki ciecz nie zwarci elektrod sondy. Po zwarciu styk zostaje przełączony (np. 7-8 zwarty), umożliwiając załączenie alarmu lub wyłączenie kontrolowanych obwodów.
• Zastosowanie: Sygnalizacja zalania, kontrola przepełnienia zbiornika, monitoring minimalnego poziomu cieczy.

Specyfikacja Techniczna (podsumowanie)

PZ-828 RC to wszechstronny, jednostanowy przekaźnik do wykrywania cieczy, oferujący elastyczność dzięki regulacji czułości sondy.
