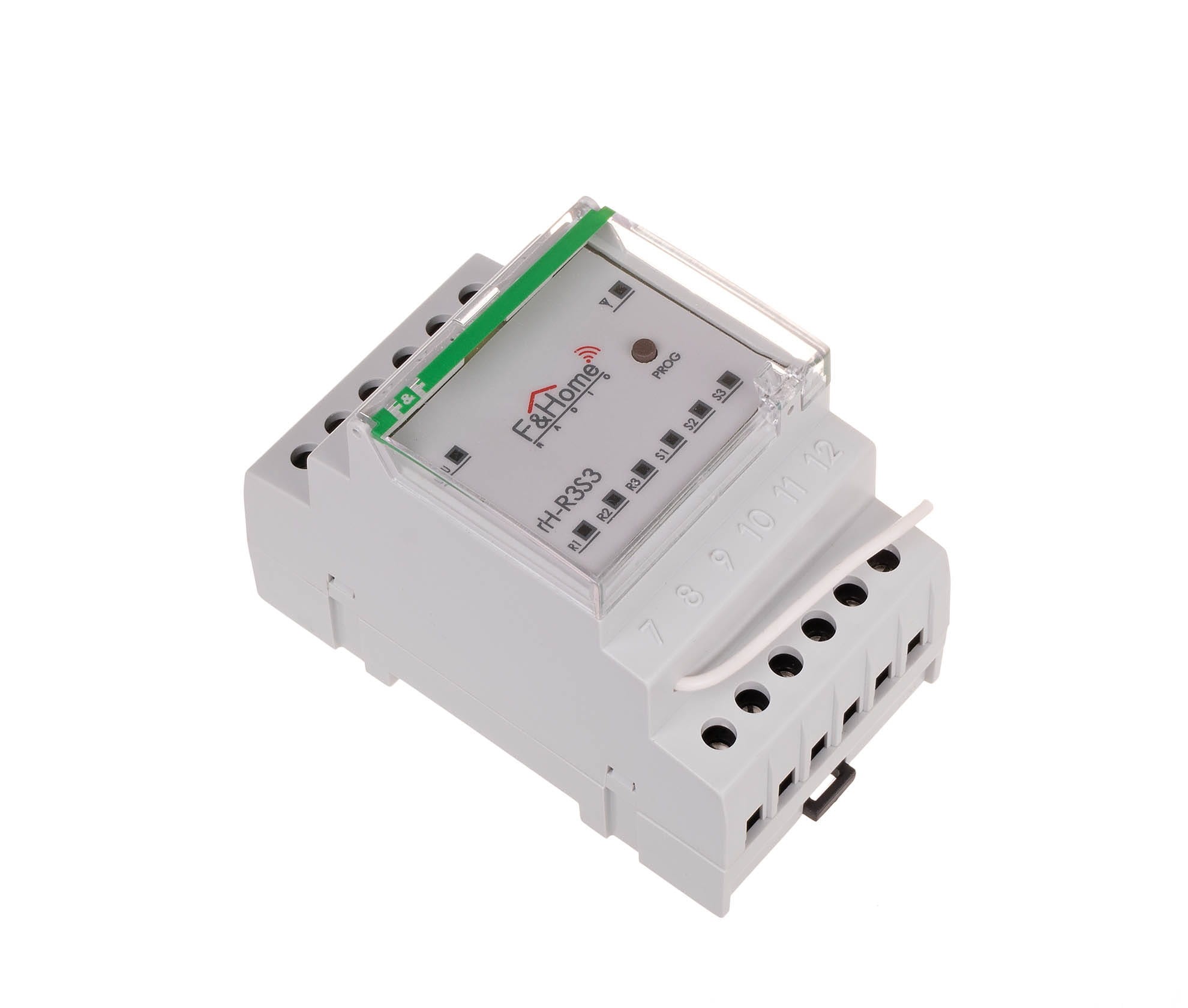

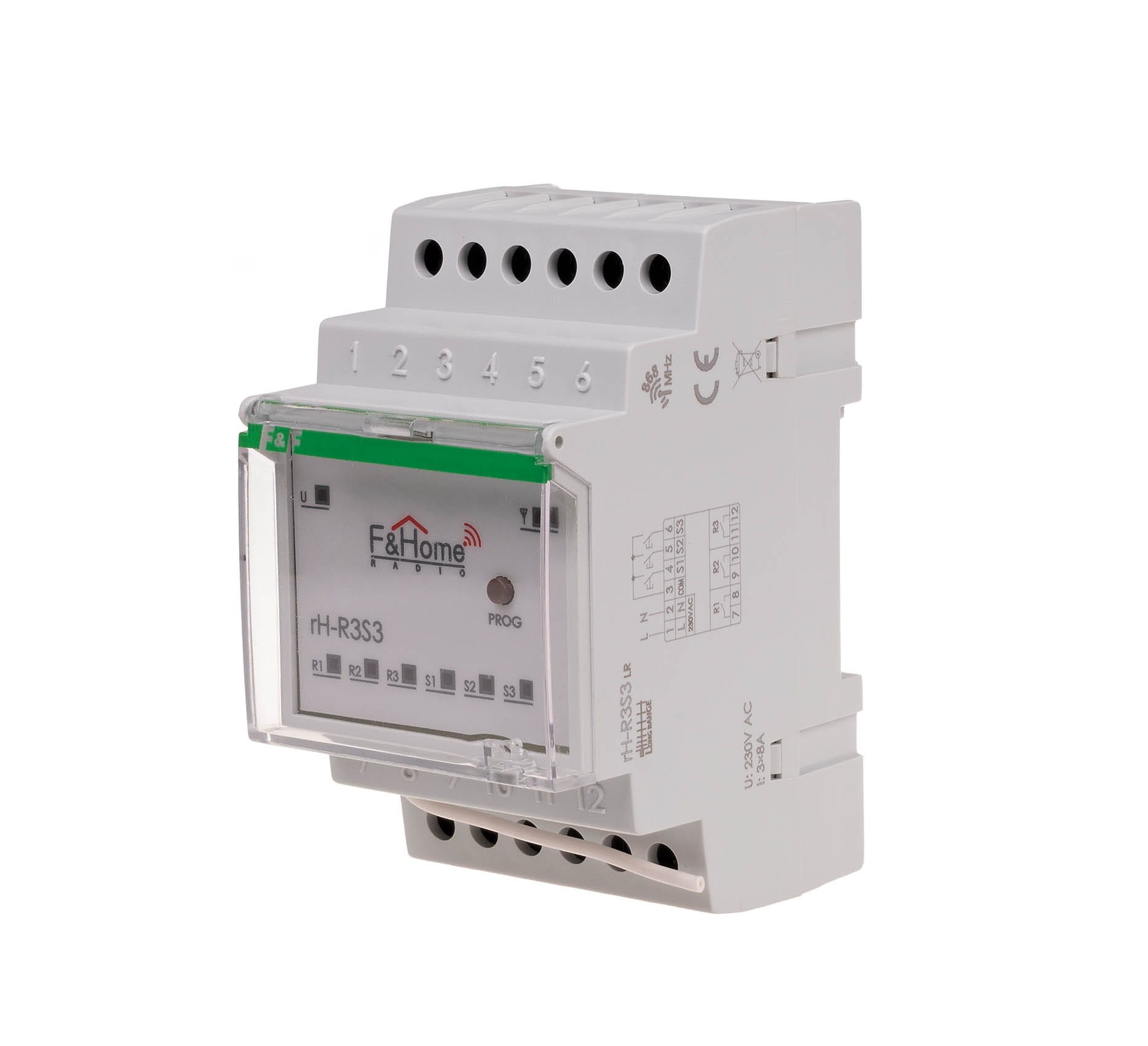

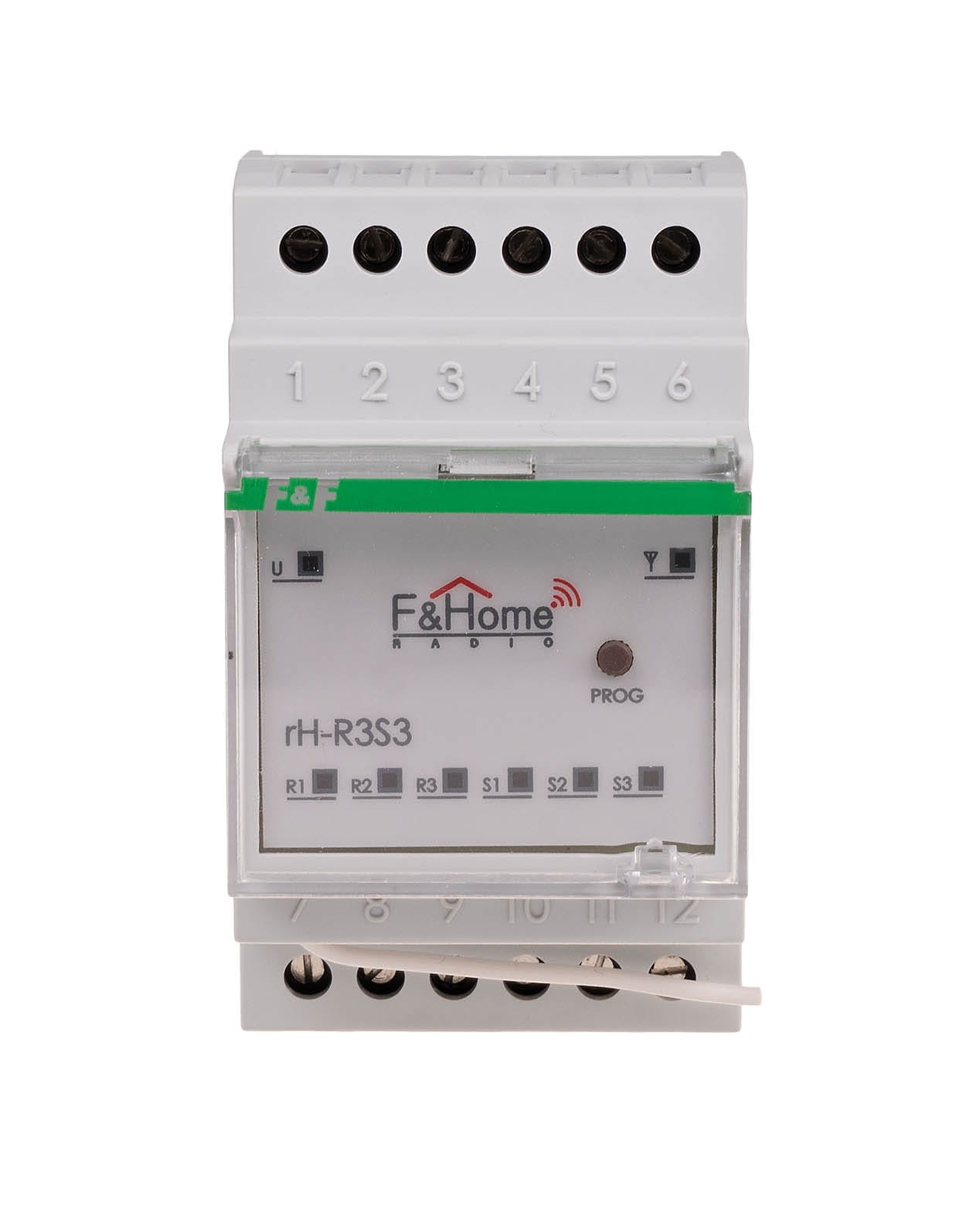

Przekaźnik Trzykanałowy z Nadajnikiem Trzykanałowym na Szynę DIN rH-R3S3 F&F (F&Home RADIO)

rH-R3S3 to radiowy moduł kombinowany przeznaczony do montażu w szafie rozdzielczej na szynie DIN. Jest to element systemu automatyki domowej F&Home RADIO, łączący w jednej obudowie trzy przekaźniki wykonawcze (odbiornik) oraz trzy wejścia sterujące (nadajnik). Takie połączenie funkcjonalności pozwala na kompleksowe sterowanie i monitorowanie trzech niezależnych obwodów za pomocą jednego modułu.

Kluczowe Parametry i Funkcje rH-R3S3

• Typ Urządzenia: Moduł Kombinowany (Przekaźnik + Nadajnik).
• System Radiowy: Dedykowany do systemu F&Home RADIO (częstotliwość 868 MHz).
• Zasilanie: 230 V AC.
• Wejścia (Nadajnik): 3 fizyczne wejścia stykowe do podłączenia monostabilnych przycisków bezpotencjałowych (np. dzwonkowych). Zwarcie lub rozwarcie styku wysyła informację radiową do serwera.
• Wyjścia (Przekaźnik): 3 wyjścia przekaźnikowe, umożliwiające załączanie/wyłączanie dowolnych obwodów elektrycznych.
• Funkcjonalność: Przekaźniki są sterowane radiowo przez serwer, a przyciski na wejściach mogą aktywować dowolne sceny w systemie.
• Tryb Lokalny: Moduł posiada przycisk na obudowie, który po krótkim naciśnięciu (< 1s) umożliwia jednoczesne załączenie lub wyłączenie wszystkich trzech przekaźników.
• Zabezpieczenia: Posiada wbudowane zabezpieczenie termiczne.
• Montaż: Na szynie DIN 35 mm.

Zastosowanie w Inteligentnym Domu

rH-R3S3 jest idealnym rozwiązaniem dla instalacji, w których kluczowe jest radiowe sterowanie i wykorzystanie standardowych przycisków ściennych. Umożliwia:

• Sterowanie światłem: Przekaźniki sterują trzema obwodami oświetlenia, a przyciski (S1-S3) umożliwiają lokalne i radiowe wywołanie scen świetlnych.
• Integracja: Służy jako interfejs do podłączenia klasycznych przycisków, np. do sterowania bramą, bez konieczności stosowania dodatkowych modułów nadawczych.
• Automatyka: Przekaźniki mogą sterować np. zaworami strefowymi, a wejścia stykowe monitorować stan czujników suchych.

Specyfikacja Techniczna (podsumowanie)

rH-R3S3 to moduł F&Home RADIO 2w1 (3 wyjścia i 3 wejścia) do montażu w rozdzielnicy.
