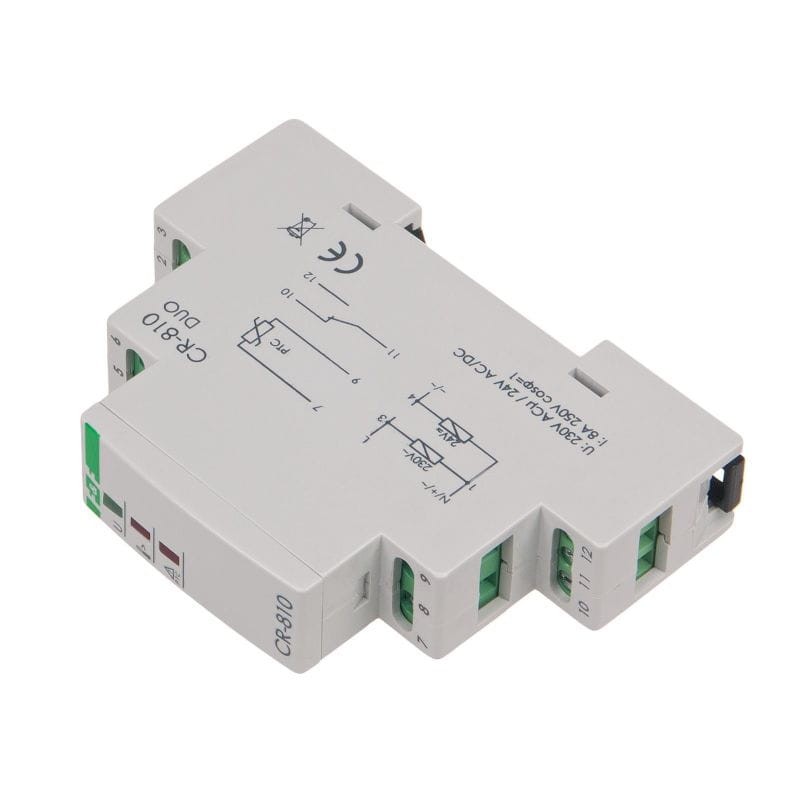

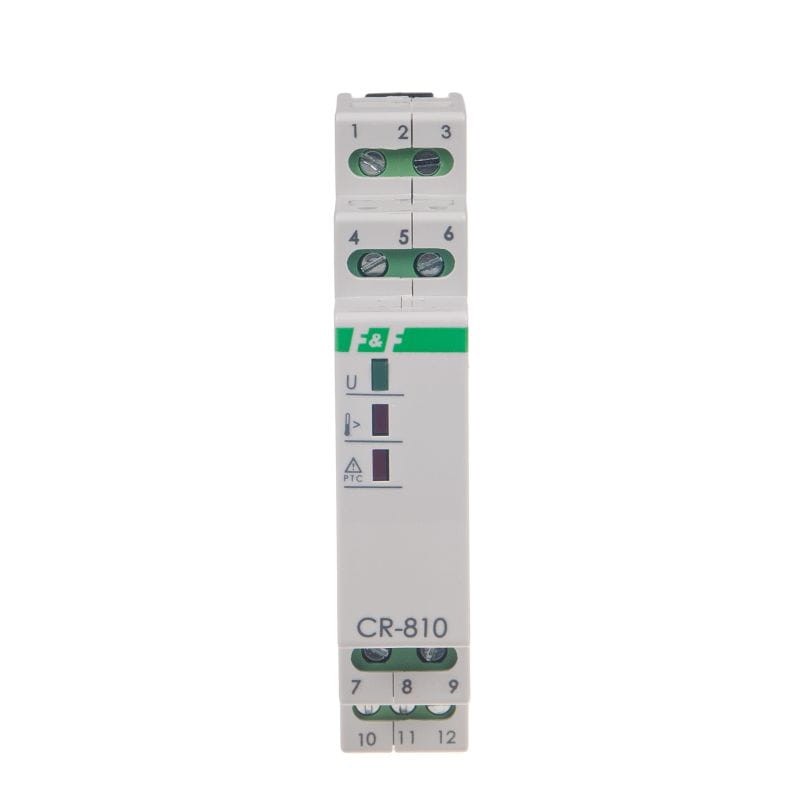

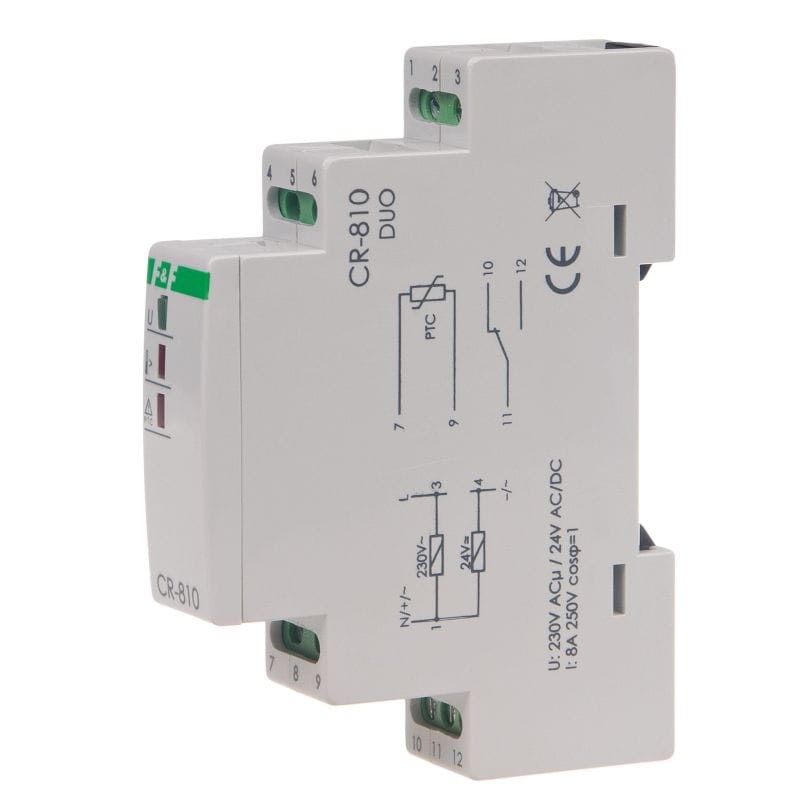

Przekaźnik Rezystancyjny (Termiczny) CR-810 DUO F&F

Przekaźnik CR-810 DUO F&F (często oznaczany jako CR-810) to przekaźnik rezystancyjny (termiczny) przeznaczony do ochrony urządzeń elektrycznych przed uszkodzeniami spowodowanymi przez nadmierny wzrost temperatury.

Działa on w oparciu o pomiar rezystancji zewnętrznych czujników termistorowych PTC, które są umieszczone w chronionym urządzeniu (np. w uzwojeniach silnika).

Kluczowe Informacje i Zasada Działania

Przekaźnik CR-810 DUO monitoruje rezystancję obwodu czujników PTC. Termistory PTC (Positive Temperature Coefficient) charakteryzują się gwałtownym wzrostem rezystancji po przekroczeniu określonej temperatury krytycznej.


• Ochrona Termiczna: Rezystancja czujników PTC jest niska w normalnych warunkach pracy. Po wzroście temperatury (np. w wyniku przeciążenia silnika), rezystancja gwałtownie rośnie.

• Zadziałanie: Gdy całkowita rezystancja szeregowo połączonych czujników PTC przekroczy około 3000 Ohm, przekaźnik rozwiera styk wykonawczy (11-12), odcinając zasilanie chronionego urządzenia.

• Awaria Czujnika: Przekaźnik sygnalizuje i reaguje również na zwarcia w obwodzie czujników (gdy rezystancja spadnie poniżej ok. 70 Ohm) oraz na przerwę w obwodzie.

• Współpraca: Może współpracować z 1 do 6 czujników termistorowych PTC połączonych szeregowo.

• DUO: Oznacza uniwersalne napięcie zasilania (230 V AC lub 24 V AC/DC).

Specyfikacja Techniczna CR-810 DUO

Główne Zastosowanie

Przekaźnik CR-810 DUO jest powszechnie stosowany w automatyce przemysłowej i energetyce do:


• Zabezpieczania Silników Elektrycznych: Najczęstsze zastosowanie, gdzie czujniki PTC są wbudowane bezpośrednio w uzwojenia silnika. Zapewnia ochronę przed przegrzaniem spowodowanym przeciążeniem, brakiem wentylacji lub usterką łożysk.

• Monitorowania Transformatorów: Ochrona uzwojeń transformatorów przed nadmierną temperaturą.

• Kontroli Temperatury w Obudowach i Szafach Sterowniczych: Zabezpieczenie przed przegrzaniem w zamkniętych przestrzeniach.

• Sterowania Grzaniem i Chłodzeniem: Wykorzystanie styku wykonawczego do załączania wentylacji lub sygnalizacji awaryjnej.
