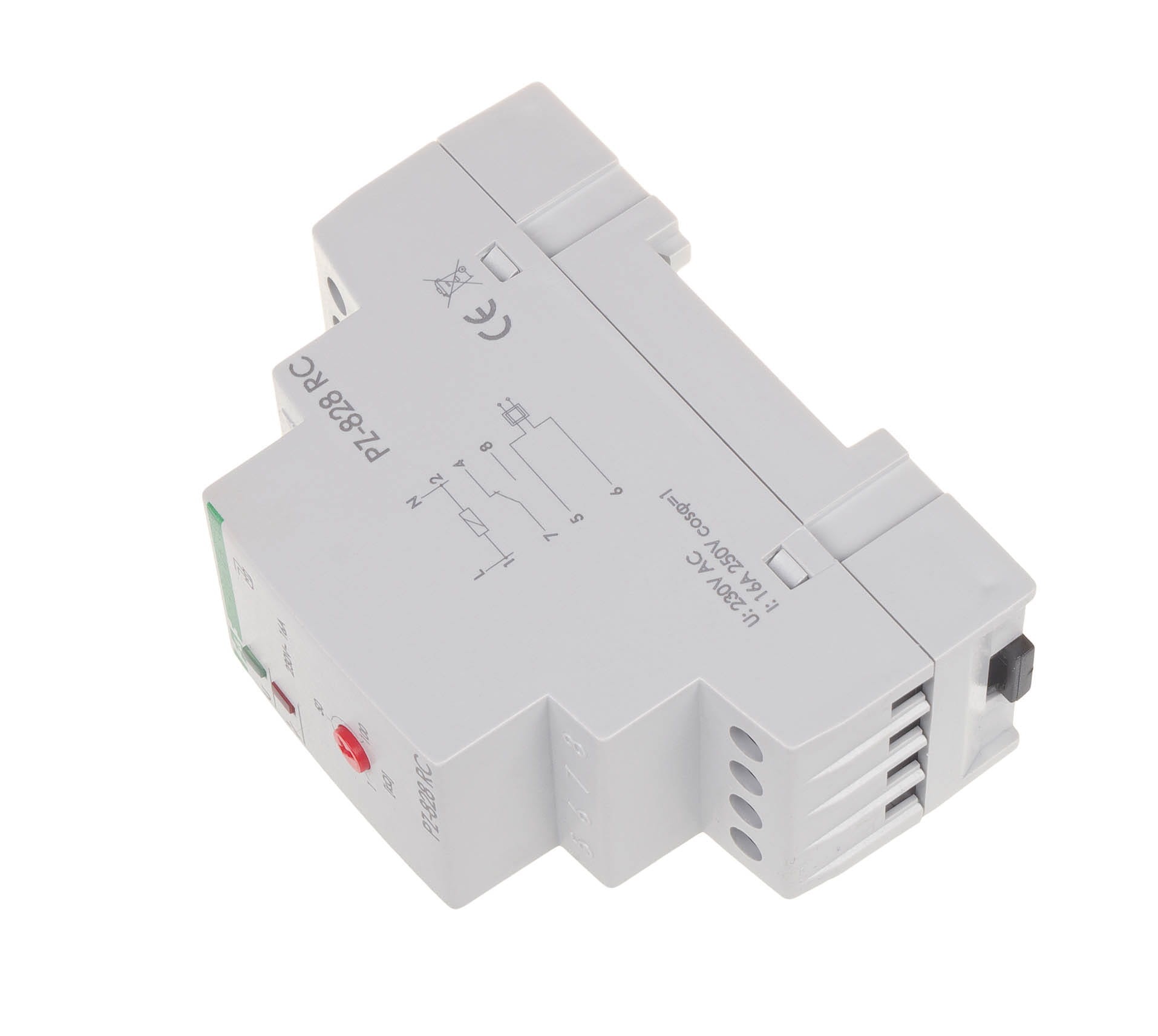

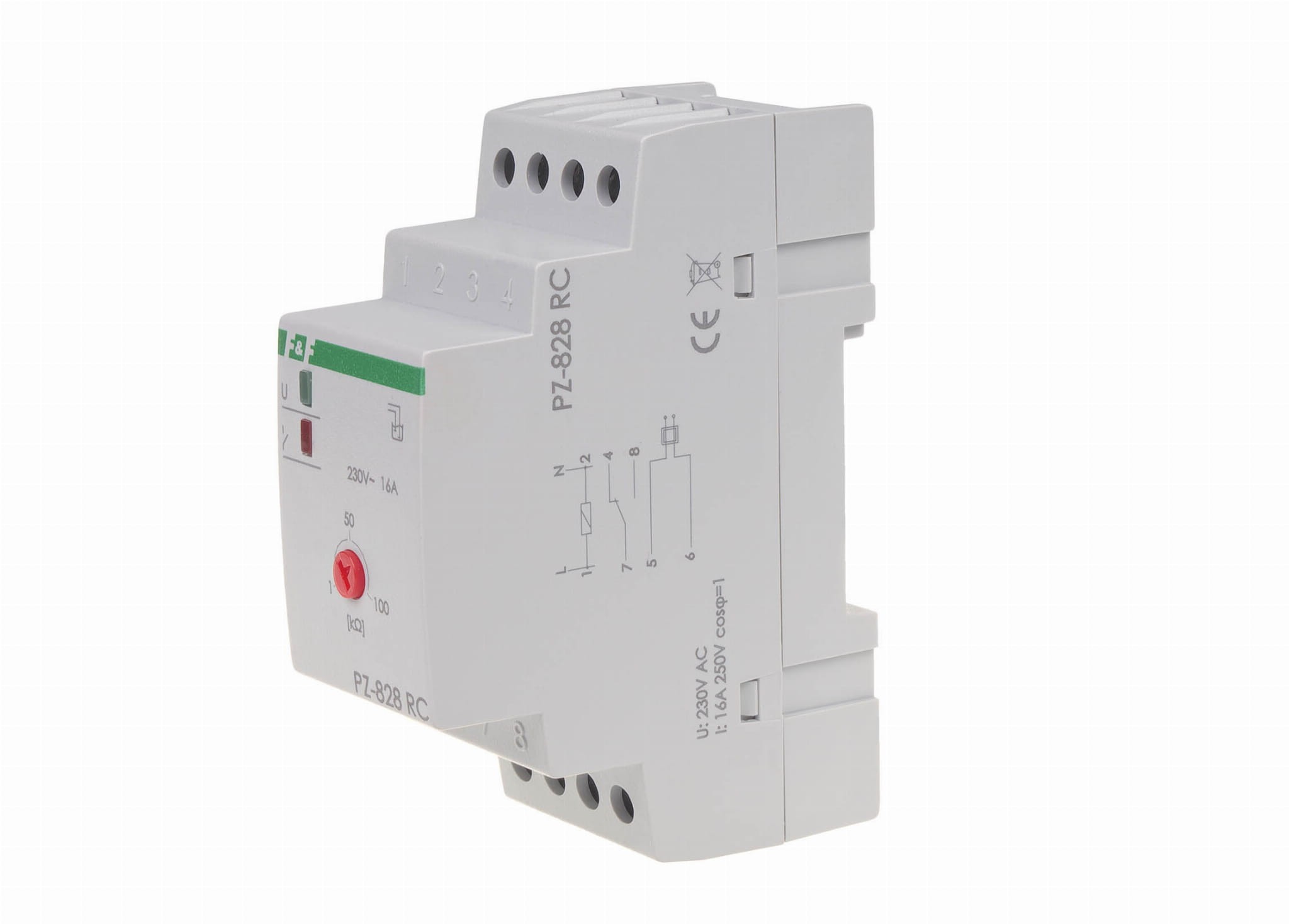

Przekaźnik Kontroli Poziomu Cieczy (Przelania/Zalania) PZ-828 RC-B F&F (Bez Sondy)

PZ-828 RC-B to jednostanowy przekaźnik kontroli poziomu cieczy (wersja Bez Sondy w zestawie), przeznaczony do wykrywania obecności cieczy przewodzących prąd elektryczny (np. woda wodociągowa, ścieki) na jednym, zadanym poziomie. Najczęściej stosowany jako przekaźnik przelania lub sygnalizator zalania (np. w pralniach, kotłowniach). Urządzenie posiada regulowaną czułość w szerokim zakresie i jest montowane na szynie DIN.

Kluczowe Parametry i Funkcje PZ-828 RC-B

• Typ Urządzenia: Przekaźnik Kontroli Poziomu Cieczy (elektrodowy).
• Liczba Stanów: Jednostanowy (wykrywa jeden poziom/zalanie).
• Sonda: Wersja Bez Sondy w zestawie. Wymaga podłączenia 1 sondy PZ lub sond zalania (możliwość szeregowego/równoległego łączenia do 10 sond).
• Czułość: Regulowana, typowo w zakresie 1÷100 kΩ (do standardowych cieczy).
• Zasilanie: Napięcie sieciowe 230 V AC.
• Montaż: Szyna TH-35 (DIN), zajmuje 2 moduły (35 mm szerokości).

Charakterystyka Wyjść (Styki):

Przekaźnik steruje wyjściem w zależności od stanu sondy (suchy/zalany):

• Konfiguracja Styku: 1 × NO/NC (styk przełączny, np. 7-4/7-8).
• Max. Prąd Obciążenia: 16 A / 250 V AC.
• Separacja: Zaciski sond są galwanicznie separowane od sieci zasilającej (napięcie pomiarowe < 6 V).

Zasada Działania:

• Wykrywanie: Przekaźnik zmienia stan styku w chwili, gdy ciecz zwarci elektrody sondy (czyli osiągnie poziom lub nastąpi zalanie).
• Zastosowanie: Może być używany do wyłączenia pompy po osiągnięciu maksymalnego poziomu (ochrona przed przelaniem) lub do włączenia alarmu w przypadku zalania.
• Regulacja: Możliwość regulacji czułości pozwala na dostosowanie do konkretnego rodzaju cieczy (jej przewodności).

Specyfikacja Techniczna (podsumowanie)

PZ-828 RC-B to elastyczne rozwiązanie do jednostanowej kontroli poziomu cieczy, idealne do sygnalizacji zalania lub ochrony przed przelaniem.
