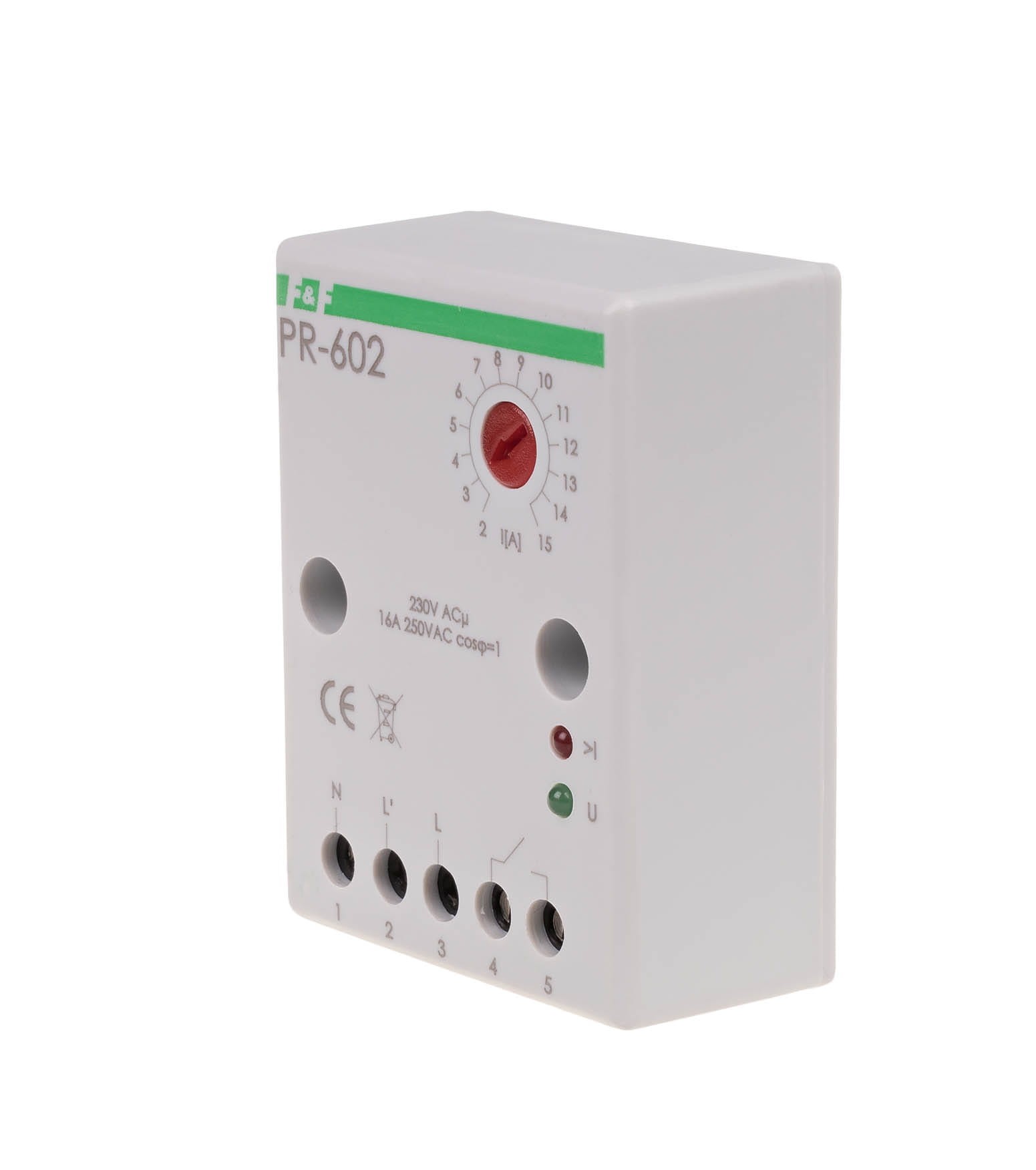

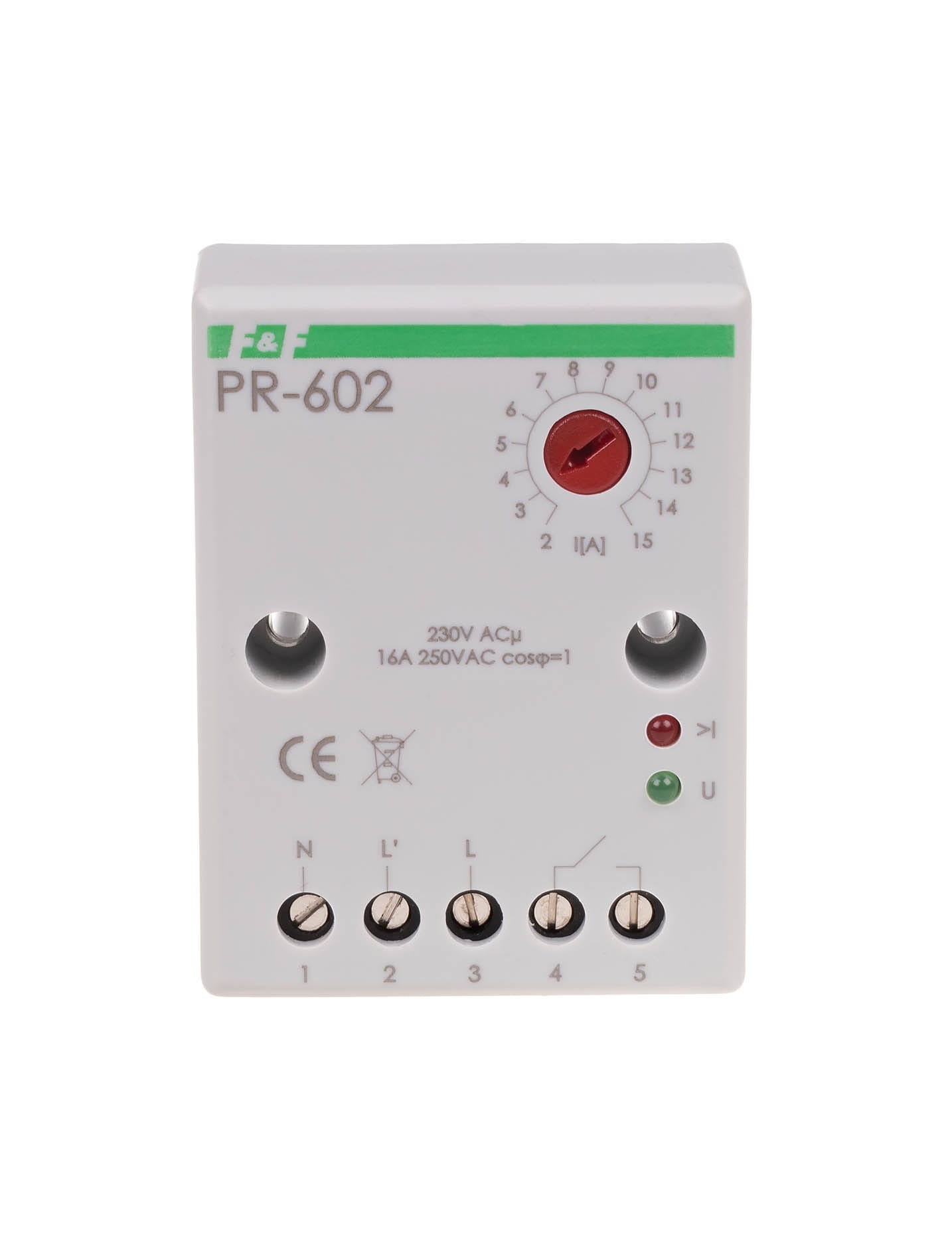

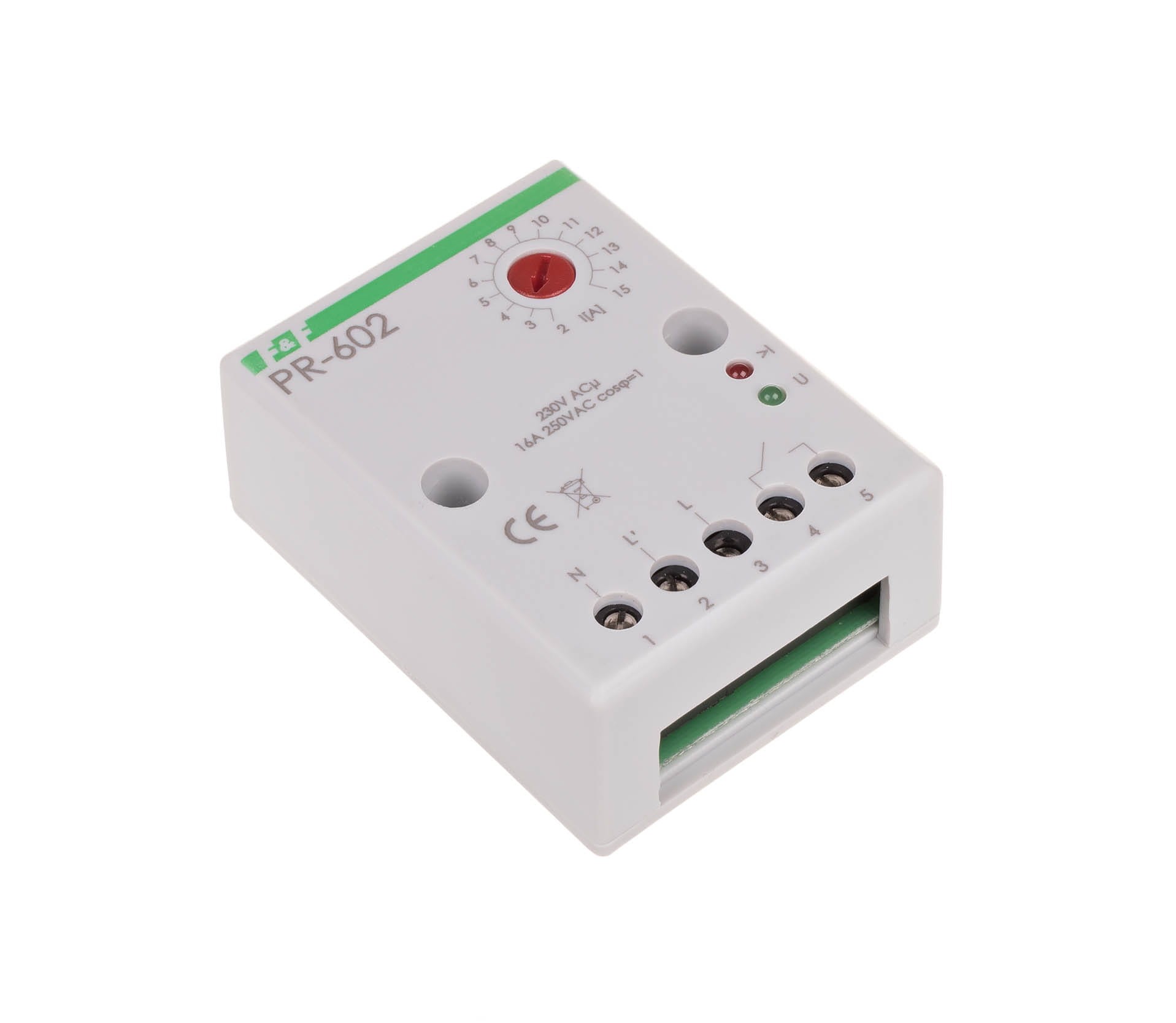

Przekaźnik Priorytetowy z Pomiarem Prądu 2÷15 A PR-602 F&F (Montaż Natablicowy)

PR-602 to jednofazowy przekaźnik priorytetowy, który jest przeznaczony do montażu natablicowego lub naściennego w obudowach z wycięciem pod jego specyficzny kształt. Jego głównym zadaniem jest zarządzanie obciążeniem energetycznym poprzez automatyczne wyłączanie obwodu niepriorytetowego w momencie, gdy prąd pobierany przez obwód priorytetowy przekroczy nastawioną wartość. Służy do unikania przeciążeń i wyzwalania zabezpieczeń głównych przy ograniczonym przydziale mocy.

Kluczowe Parametry i Funkcje PR-602

• Typ Urządzenia: Przekaźnik Priorytetowy (Sterowanie obciążeniem).
• Zasilanie: Napięcie sieciowe 230 V AC.
• Pomiar Prądu: Pomiar odbywa się w obwodzie priorytetowym za pomocą wbudowanego przekładnika prądowego, przez który przepuszcza się przewód fazowy L obwodu priorytetowego.
• Nastawa Prądu Priorytetowego (Próg): Regulowany potencjometrem w zakresie od 2 A do 15 A.
• Montaż: Natablicowy / Naścienny (obudowa z możliwością montażu panelowego).
• Zasada Działania:
  • Jeśli prąd w obwodzie priorytetowym jest poniżej nastawionego progu, styk przekaźnika (obwód niepriorytetowy) jest załączony.
  • Jeśli prąd w obwodzie priorytetowym jest powyżej nastawionego progu, styk przekaźnika wyłącza obwód niepriorytetowy.
• Histereza: Posiada ustaloną histerezę, zapobiegającą częstym, niepotrzebnym przełączeniom.

Charakterystyka Wyjść (Styki):

Przekaźnik służy do sterowania obwodem niepriorytetowym:

• Konfiguracja Styku: 1 × NO/NC (styk przełączny).
• Max. Prąd Obciążenia Styku: 16 A / 250 V AC.

Specyfikacja Techniczna (podsumowanie)

PR-602 to kompaktowy, natablicowy przekaźnik do zarządzania obciążeniem, idealny do montażu poza rozdzielnicą modułową.
