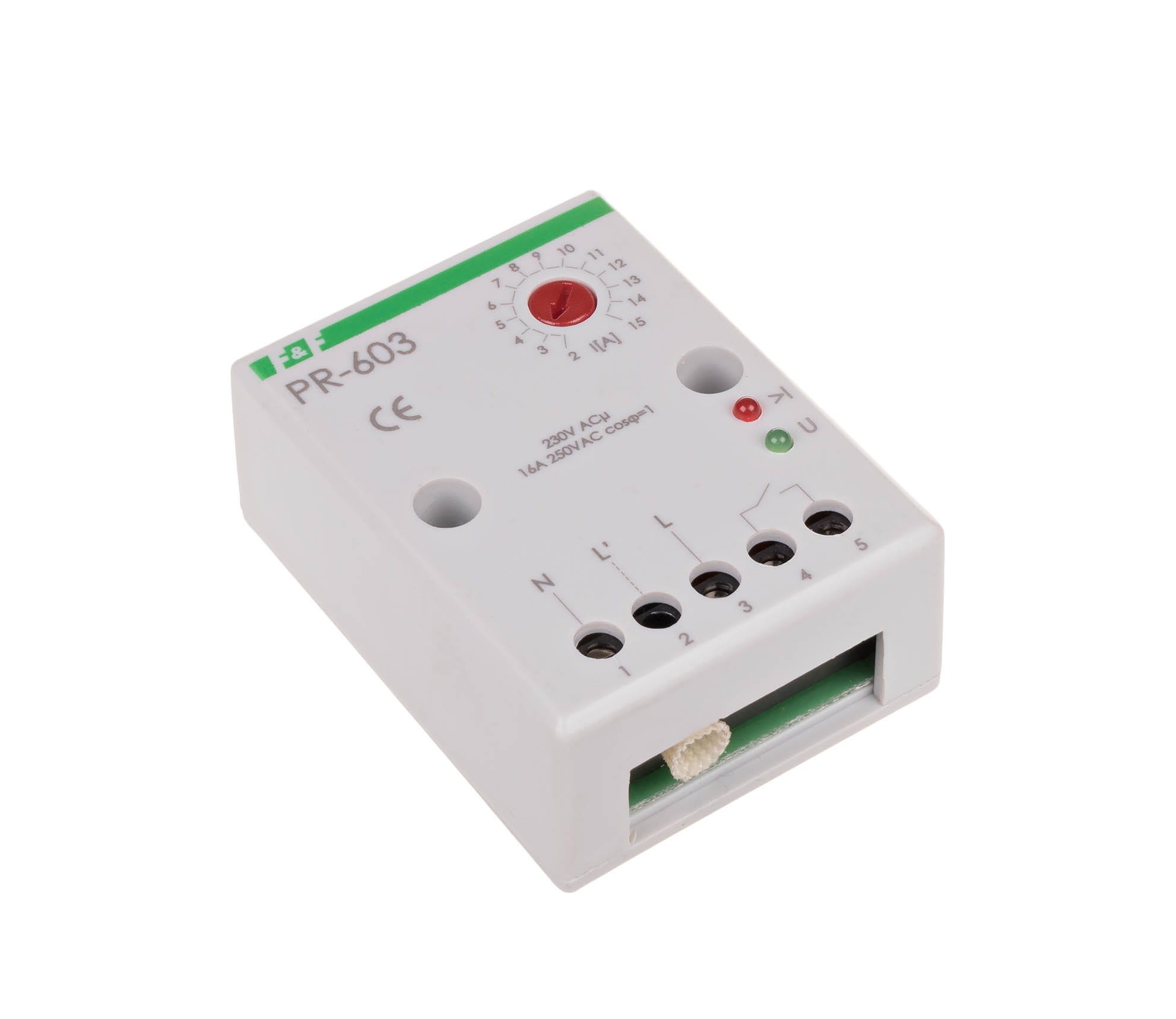

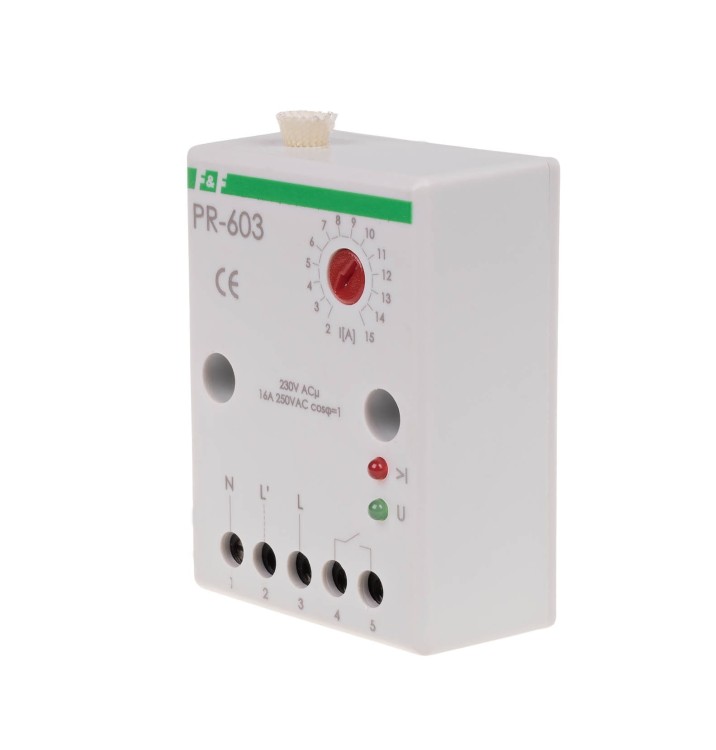

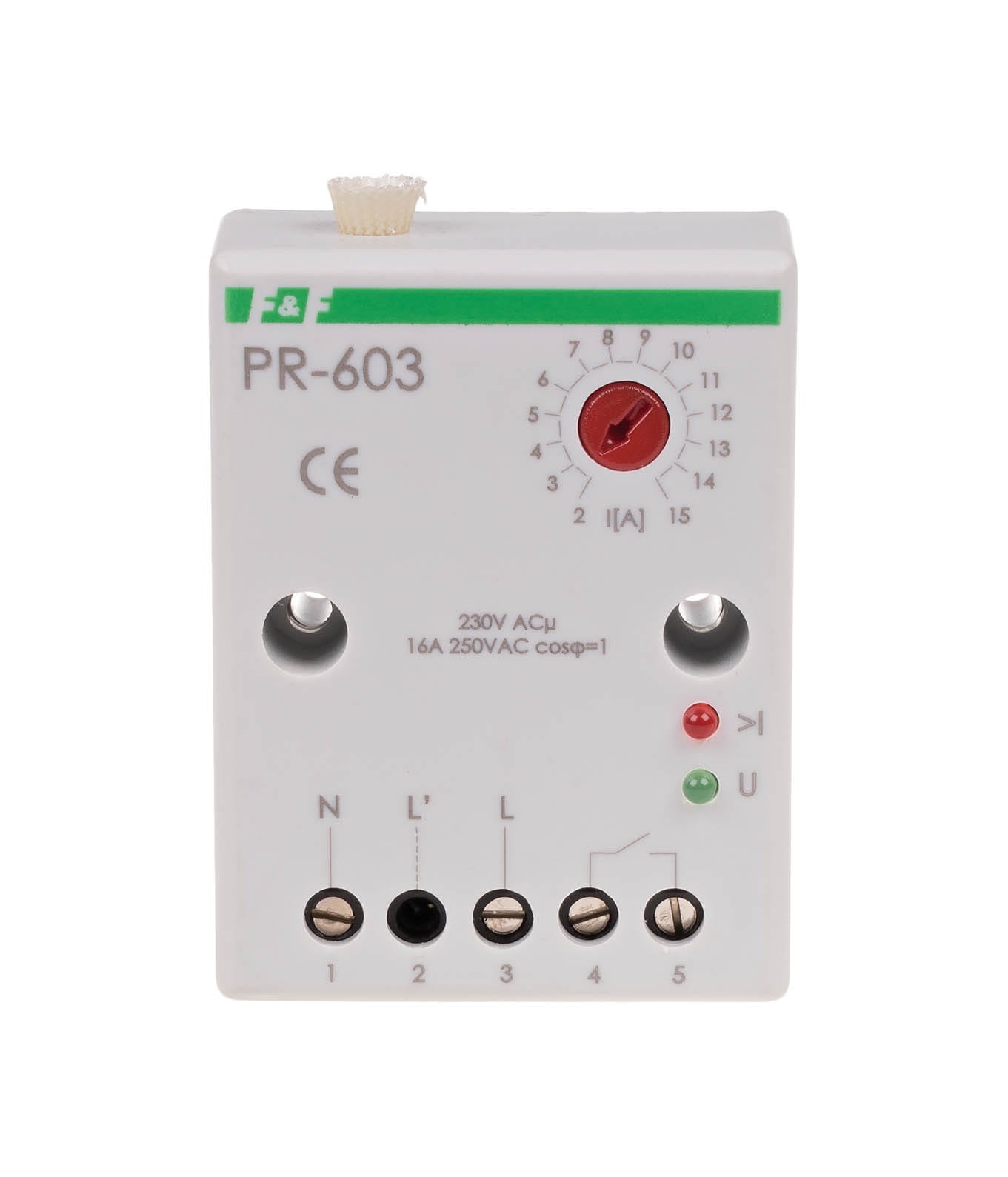

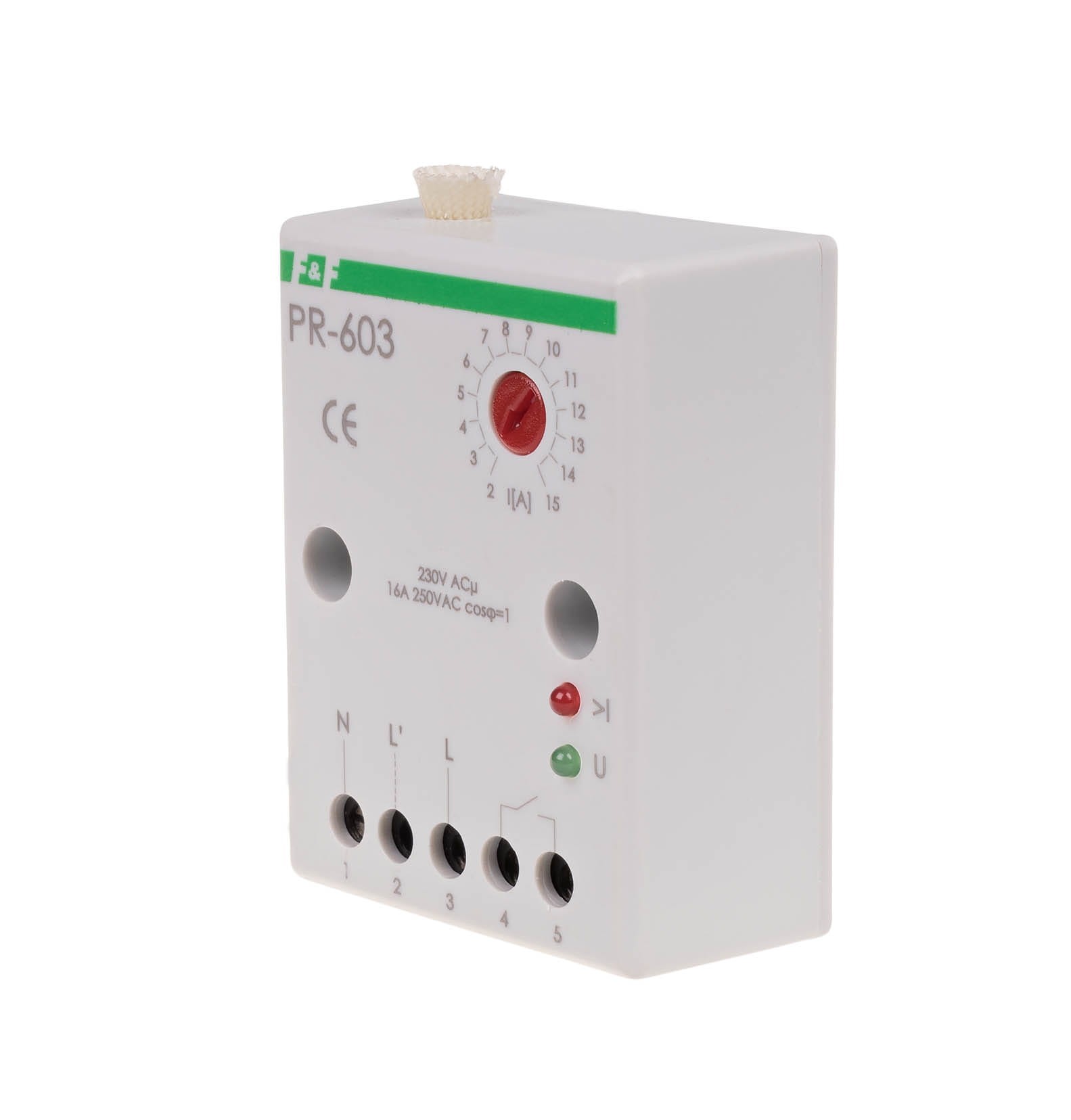

Przekaźnik Priorytetowy z Pomiarem Prądu 2÷15 A PR-603 F&F

PR-603 to jednofazowy przekaźnik priorytetowy, przeznaczony do zarządzania obciążeniem (kolejnością pracy urządzeń) w instalacjach domowych i małych firmach, gdzie przydział mocy jest ograniczony. Jego podstawową funkcją jest automatyczne odłączanie obwodu niepriorytetowego (np. dodatkowego ogrzewania) w momencie, gdy prąd pobierany przez obwód priorytetowy (np. kuchnia, gniazda ogólne) przekroczy nastawioną wartość. Przekaźnik montowany jest na szynie DIN.

Kluczowe Parametry i Funkcje PR-603

• Typ Urządzenia: Przekaźnik Priorytetowy (Sterowanie obciążeniem).
• Zasilanie: Napięcie sieciowe 230 V AC.
• Pomiar Prądu: Pomiar odbywa się w obwodzie priorytetowym za pomocą wbudowanego przekładnika prądowego, przez który przepuszcza się przewód fazowy L obwodu priorytetowego.
• Nastawa Prądu Priorytetowego (Próg): Regulowany potencjometrem w zakresie od 2 A do 15 A.
• Zasada Działania:
  • Jeśli prąd w obwodzie priorytetowym jest poniżej nastawionego progu (normalna praca), styk przekaźnika (obwód niepriorytetowy) jest załączony.
  • Jeśli prąd w obwodzie priorytetowym jest powyżej nastawionego progu (przeciążenie), styk przekaźnika wyłącza obwód niepriorytetowy, zapobiegając zadziałaniu zabezpieczenia głównego.
• Montaż: Szyna TH-35 (DIN).

Charakterystyka Wyjść (Styki):

Przekaźnik służy do sterowania obwodem niepriorytetowym:

• Konfiguracja Styku: 1 × NO/NC (styk przełączny, typowo do odłączenia L lub sterowania stycznikiem).
• Max. Prąd Obciążenia Styku: 16 A / 250 V AC.

Specyfikacja Techniczna (podsumowanie)

PR-603 to modułowy przekaźnik do efektywnego zarządzania obciążeniem jednofazowym, pomagający utrzymać obciążenie poniżej limitu mocy przyłączeniowej.
