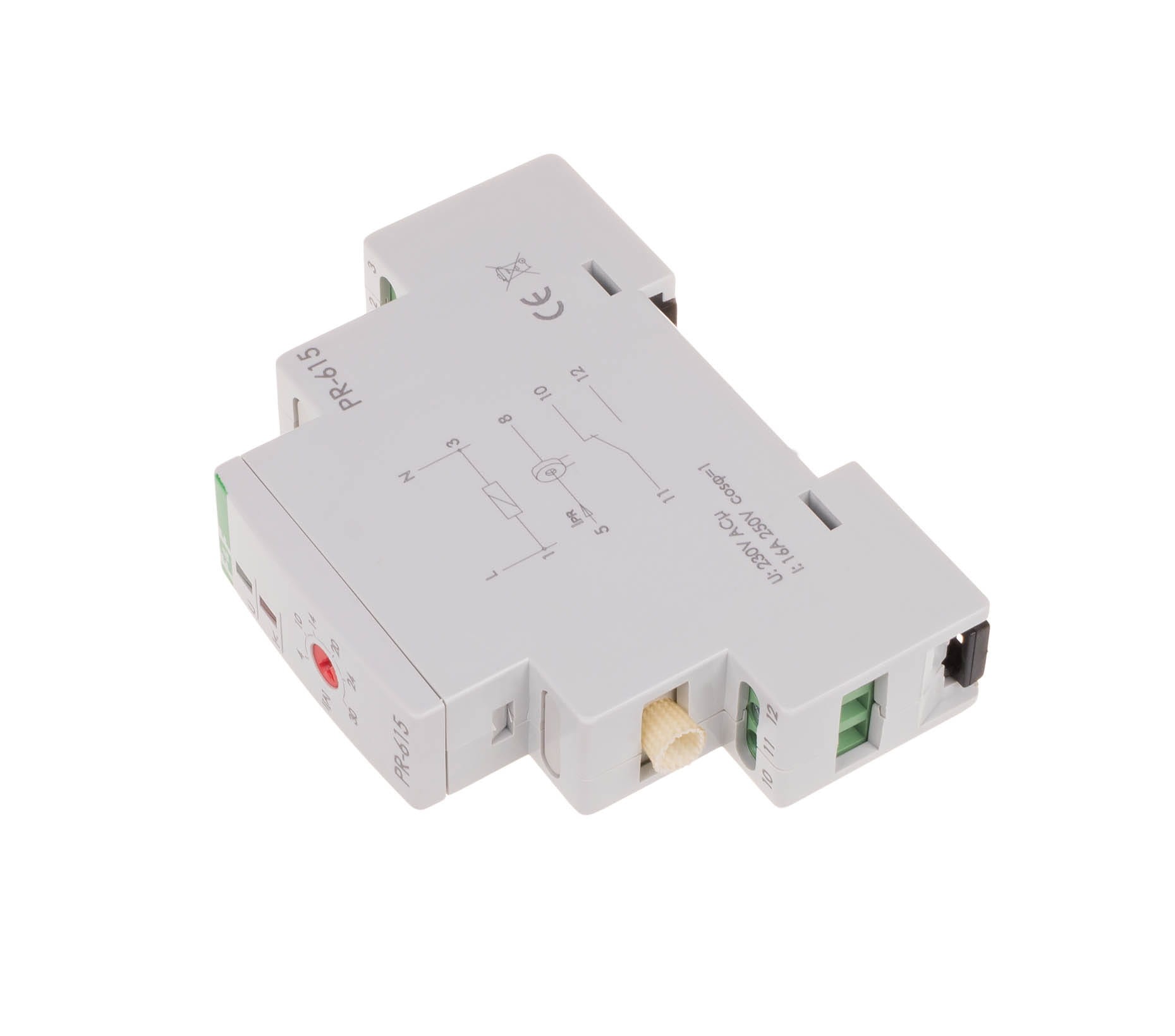

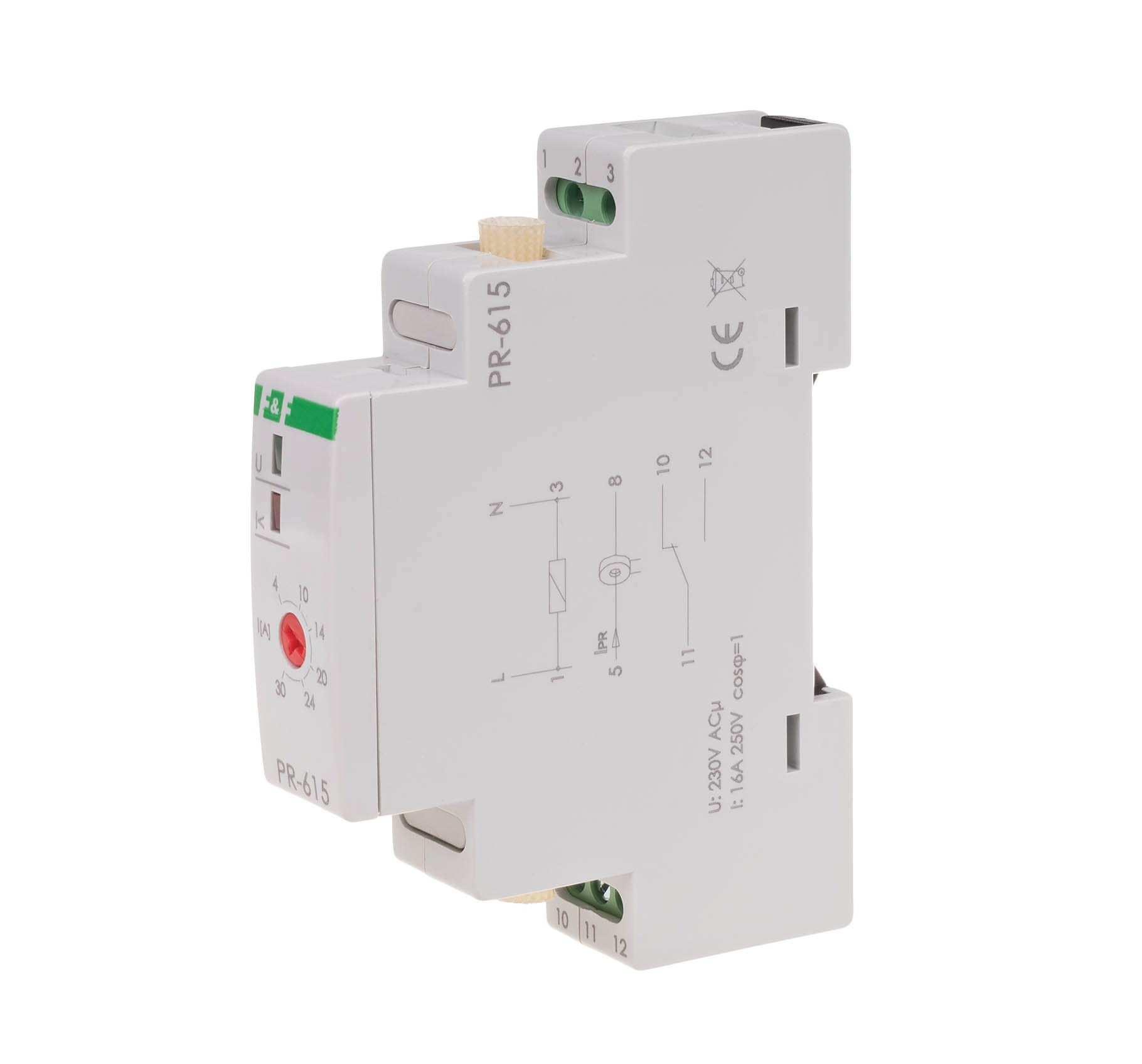

Przekaźnik Priorytetowy z Pomiarem Prądu 4÷30 A PR-615 F&F

PR-615 to jednofazowy przekaźnik priorytetowy (nazywany też przekaźnikiem kolejności pracy) przeznaczony do zarządzania obciążeniem energetycznym w instalacjach, które mają ograniczone przydziały mocy. Jego głównym zadaniem jest automatyczne wyłączanie obwodu niepriorytetowego (np. podgrzewacza wody, ogrzewania podłogowego) w momencie, gdy prąd pobierany przez obwód priorytetowy (np. główne gniazda, kuchnia) przekroczy nastawioną wartość. Przekaźnik montowany jest na szynie DIN.

Kluczowe Parametry i Funkcje PR-615

• Typ Urządzenia: Przekaźnik Priorytetowy (Sterowanie obciążeniem).
• Zasilanie: Napięcie sieciowe 230 V AC.
• Pomiar Prądu: Pomiar odbywa się w obwodzie priorytetowym za pomocą wbudowanego przekładnika prądowego.

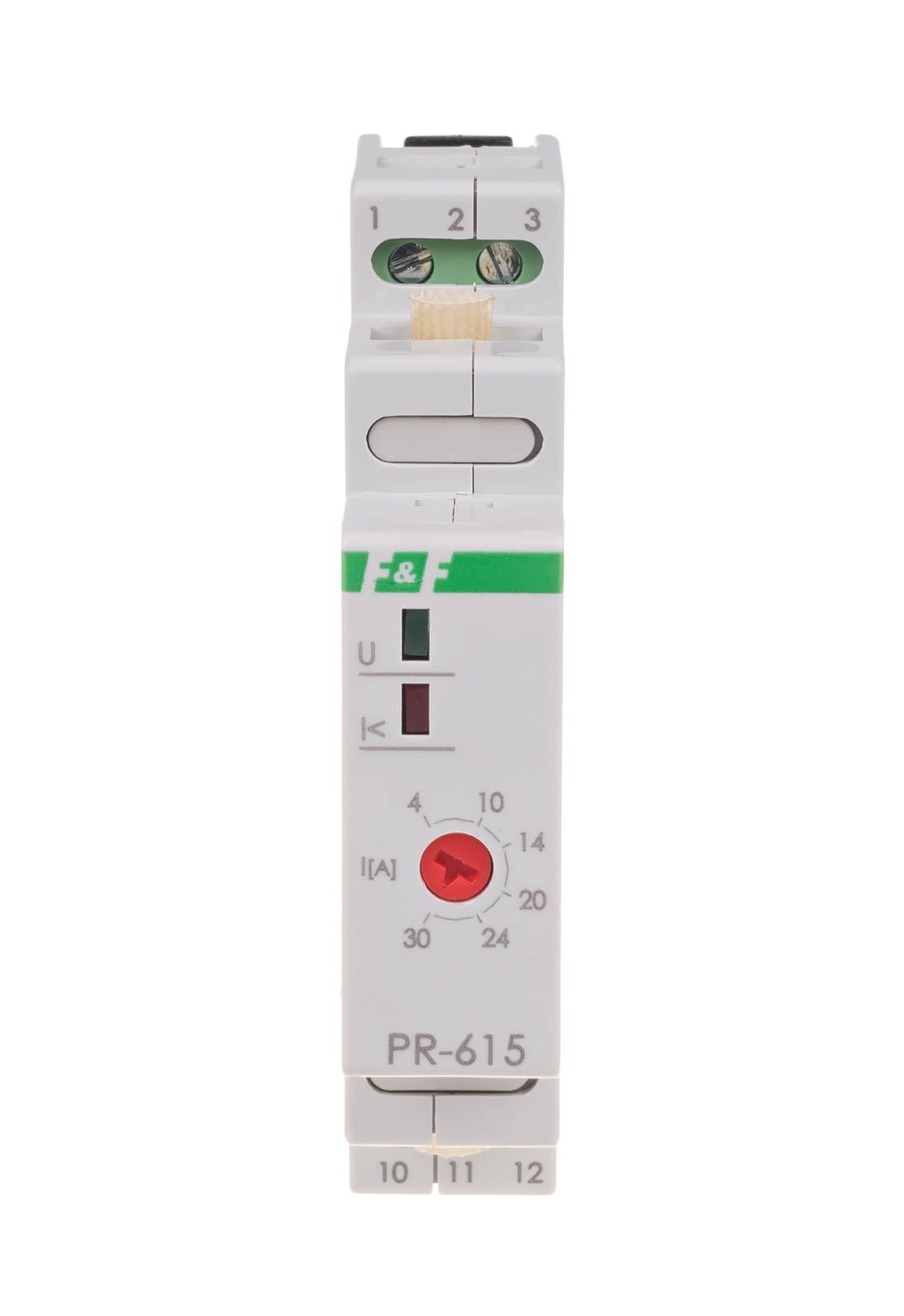

• Nastawa Prądu Priorytetowego (Próg): Regulowany potencjometrem w zakresie od 4 A do 30 A.
• Funkcja Priorytetowa:
  • Jeśli prąd w obwodzie priorytetowym jest poniżej nastawionego progu, styk przekaźnika (obwód niepriorytetowy) jest załadowany (zamknięty).
  • Jeśli prąd w obwodzie priorytetowym jest powyżej nastawionego progu, styk przekaźnika wyłącza obwód niepriorytetowy (otwarty).
• Histereza: Posiada ustaloną histerezę, zapobiegającą częstemu przełączaniu styków.
• Montaż: Szyna TH-35 (DIN).

Charakterystyka Wyjść (Styki):

Przekaźnik służy do sterowania obwodem niepriorytetowym:

• Konfiguracja Styku: 1 × NO/NC (styk przełączny).
• Max. Prąd Obciążenia Styku: 16 A / 250 V AC (pozwala na bezpośrednie sterowanie wieloma popularnymi odbiornikami).

Zastosowanie:

Idealny do systemów zasilania, gdzie nominalna moc przyłączeniowa jest niższa niż suma mocy wszystkich odbiorników (np. 16 A, 20 A):

• Ograniczanie jednoczesnej pracy ogrzewania elektrycznego i podgrzewacza wody.
• Zarządzanie dużymi odbiornikami w kuchni, aby uniknąć przeciążenia głównego bezpiecznika.

Specyfikacja Techniczna (podsumowanie)

PR-615 to efektywny, modułowy sposób na zarządzanie mocą w instalacji elektrycznej i unikanie przeciążeń.
