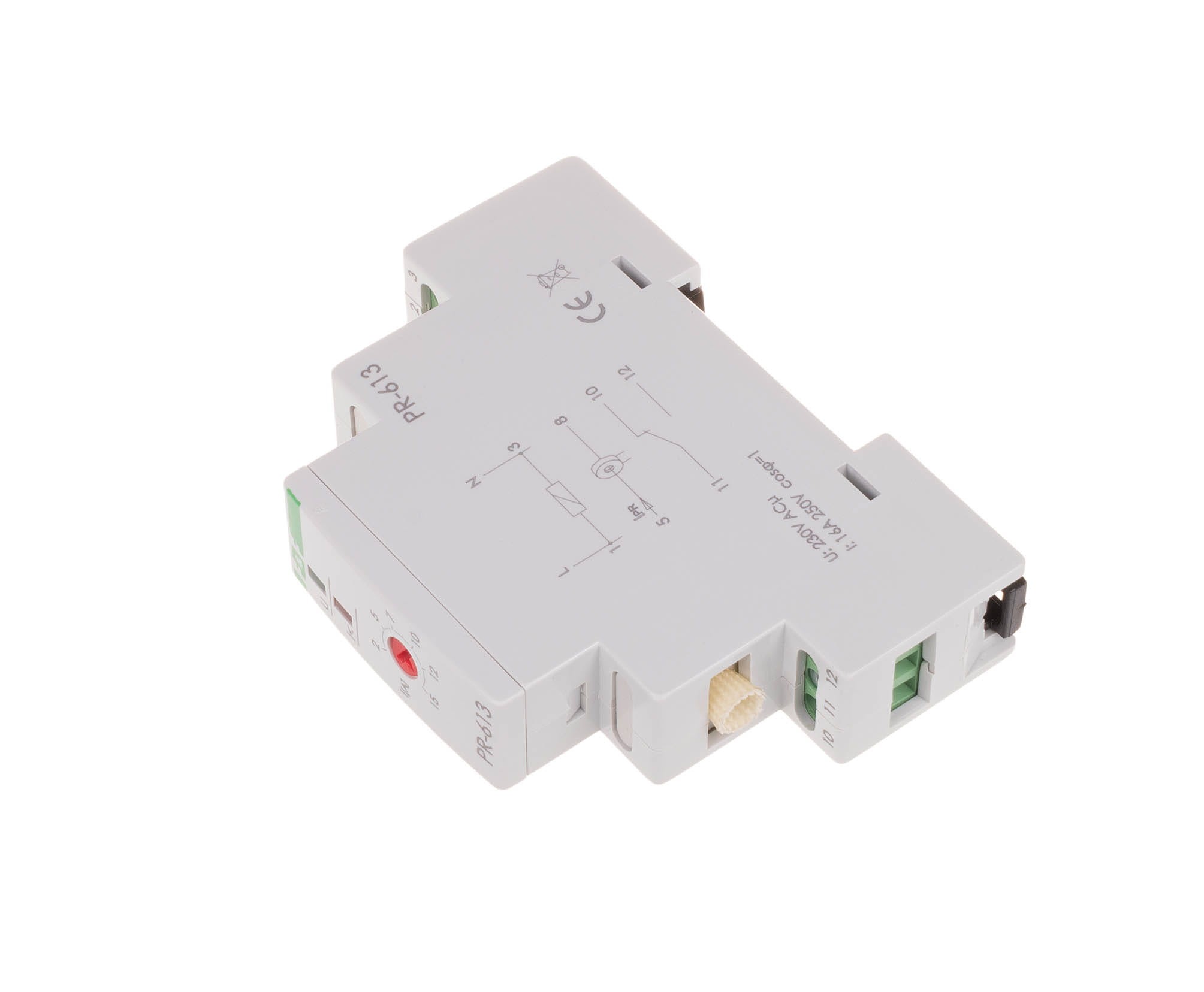

Przekaźnik Priorytetowy z Pomiarem Prądu 2÷15 A PR-613 F&F

PR-613 to jednofazowy przekaźnik priorytetowy (przekaźnik kolejności pracy) przeznaczony do zarządzania obciążeniem w instalacjach o ograniczonym przydziale mocy. Jego podstawowym zadaniem jest automatyczne wyłączanie obwodu niepriorytetowego (np. drugi duży odbiornik) w momencie, gdy prąd pobierany przez obwód priorytetowy przekroczy nastawioną wartość. Przekaźnik montowany jest na szynie DIN.

Kluczowe Parametry i Funkcje PR-613

• Typ Urządzenia: Przekaźnik Priorytetowy (Sterowanie obciążeniem).
• Zasilanie: Napięcie sieciowe 230 V AC.
• Pomiar Prądu: Pomiar odbywa się w obwodzie priorytetowym za pomocą wbudowanego przekładnika prądowego.

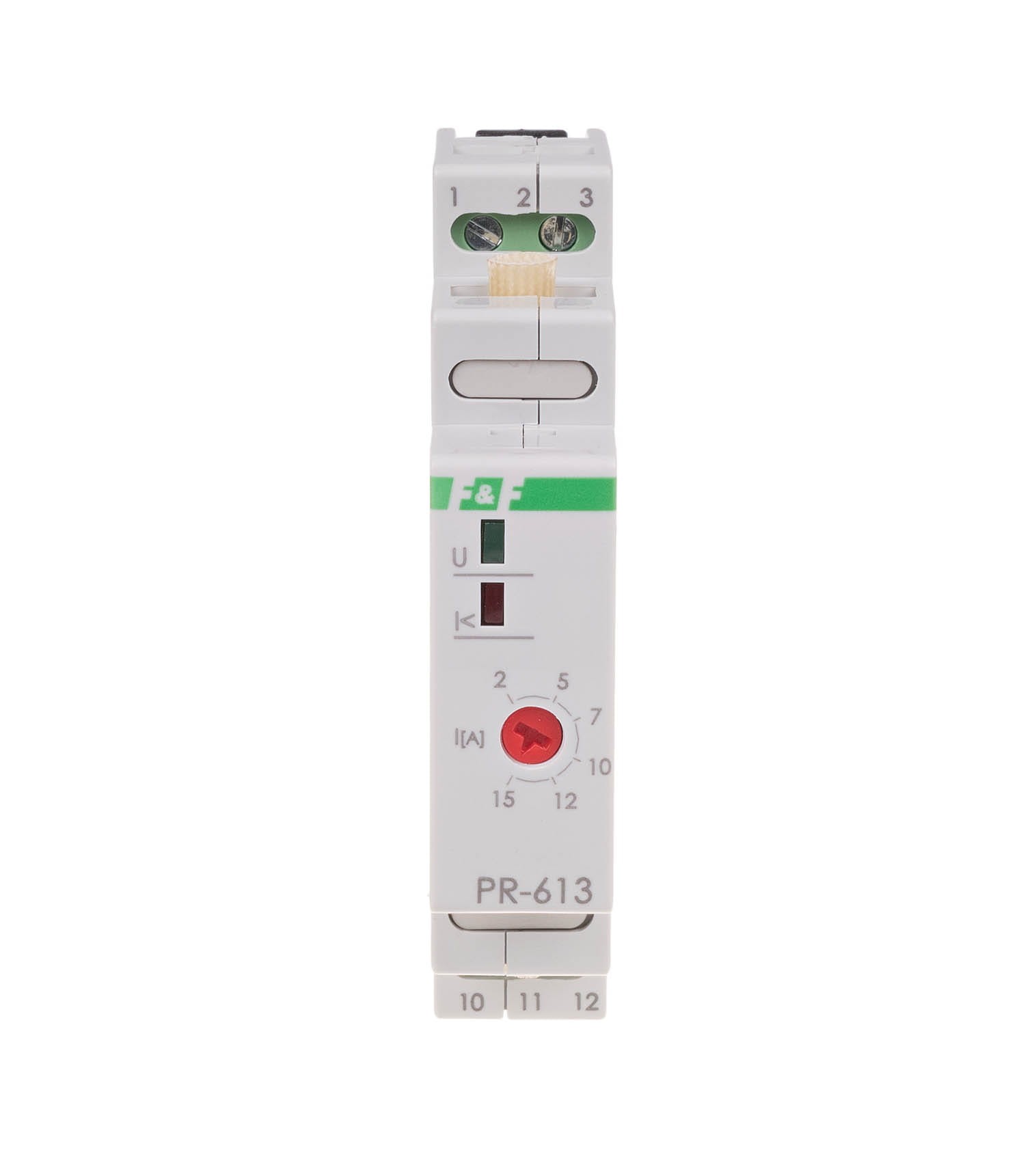

• Nastawa Prądu Priorytetowego (Próg): Regulowany potencjometrem w zakresie od 2 A do 15 A.
• Funkcja Priorytetowa:
  • Jeśli prąd w obwodzie priorytetowym jest poniżej nastawionego progu, styk przekaźnika (obwód niepriorytetowy) jest załączony (zamknięty).
  • Jeśli prąd w obwodzie priorytetowym jest powyżej nastawionego progu, styk przekaźnika wyłącza obwód niepriorytetowy (otwarty).
• Histereza: Posiada ustaloną histerezę, zapobiegającą częstemu przełączaniu styków.

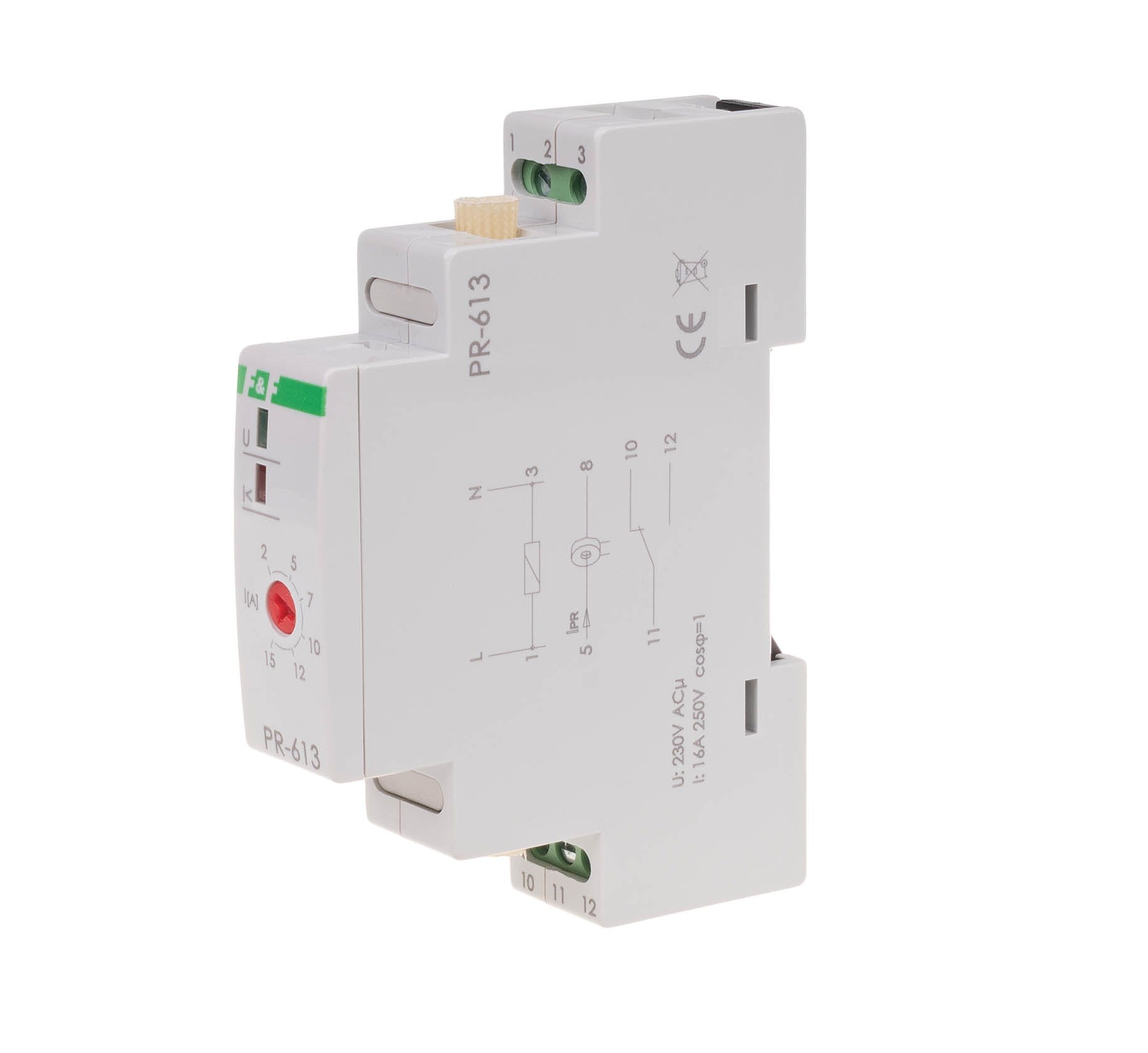

• Montaż: Szyna TH-35 (DIN).

Charakterystyka Wyjść (Styki):

Przekaźnik służy do sterowania obwodem niepriorytetowym:

• Konfiguracja Styku: 1 × NO/NC (styk przełączny).
• Max. Prąd Obciążenia Styku: 16 A / 250 V AC.

Zastosowanie:

Idealny do systemów, gdzie moc przyłączeniowa jest ograniczona, a prąd znamionowy (np. bezpiecznik przedlicznikowy) wynosi np. 10 A, 16 A lub 20 A:

• Blokowanie załączenia pompy ciepła/klimatyzatora w czasie, gdy włączone są inne duże urządzenia.
• Zarządzanie obciążeniem w małych instalacjach lub na wydzielonych obwodach, aby uniknąć zadziałania głównego zabezpieczenia.

Specyfikacja Techniczna (podsumowanie)

PR-613 to precyzyjny, modułowy przekaźnik priorytetowy do sterowania obciążeniem w instalacjach o średnich progach prądowych (do 15 A).
