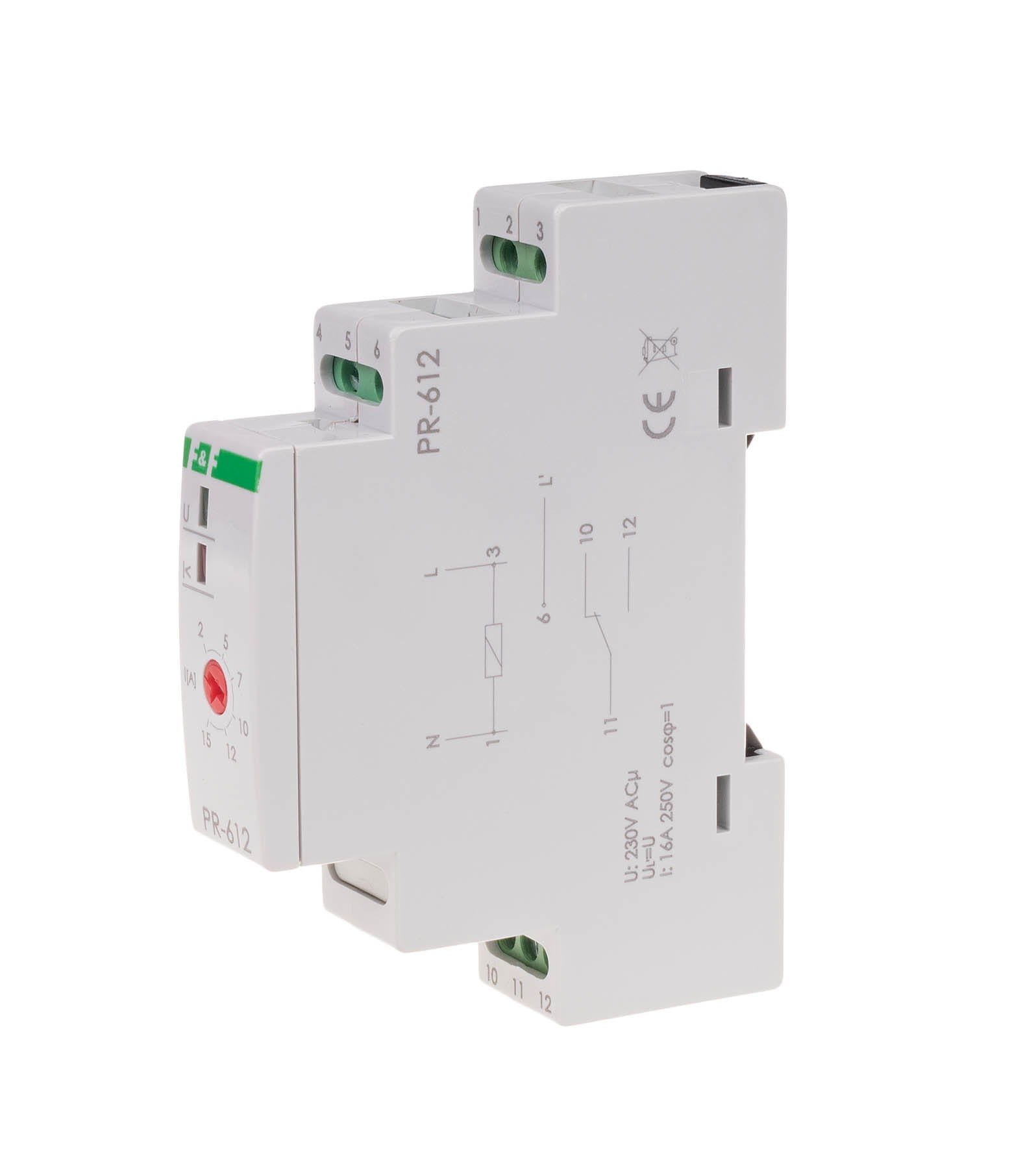

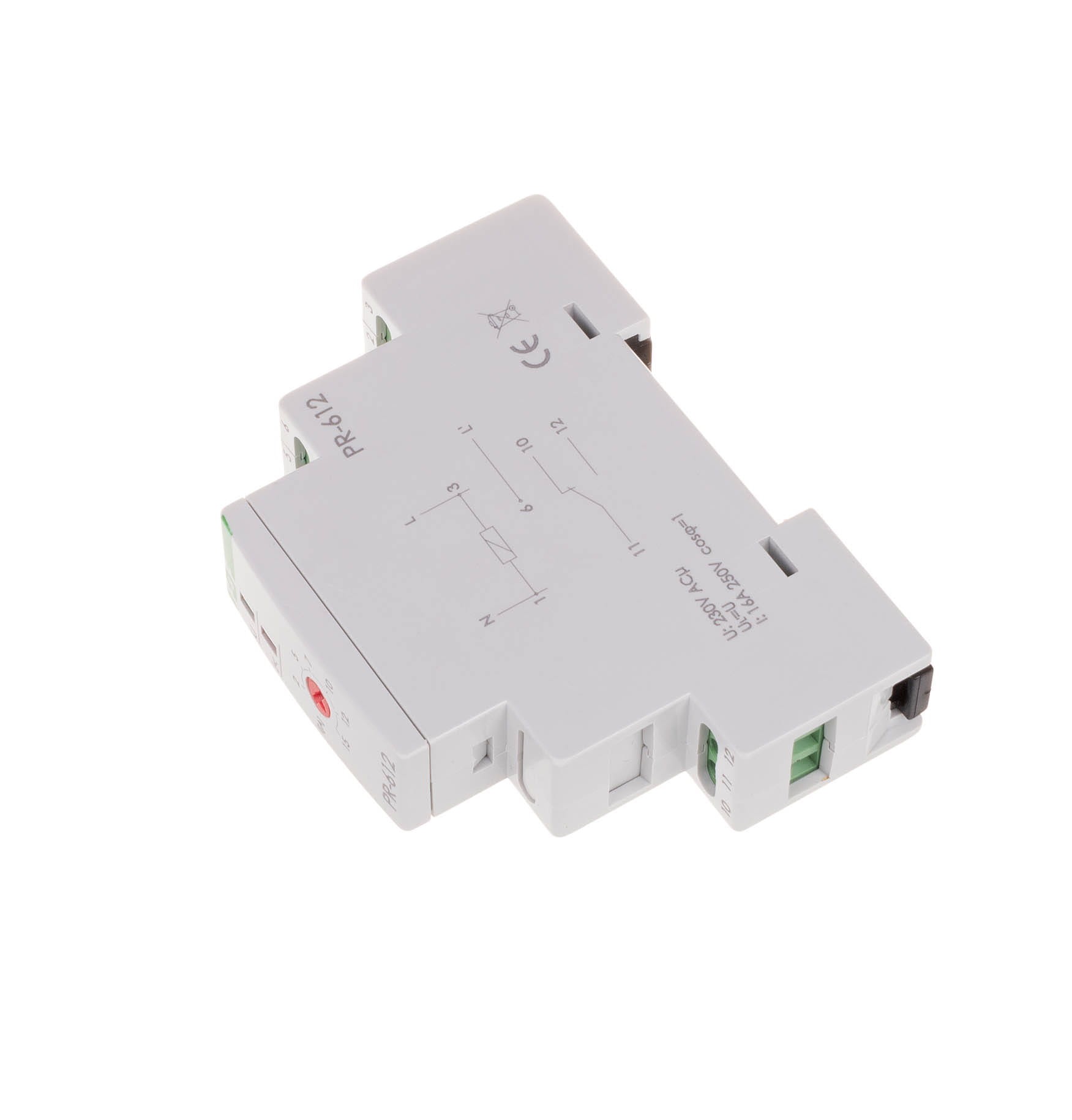

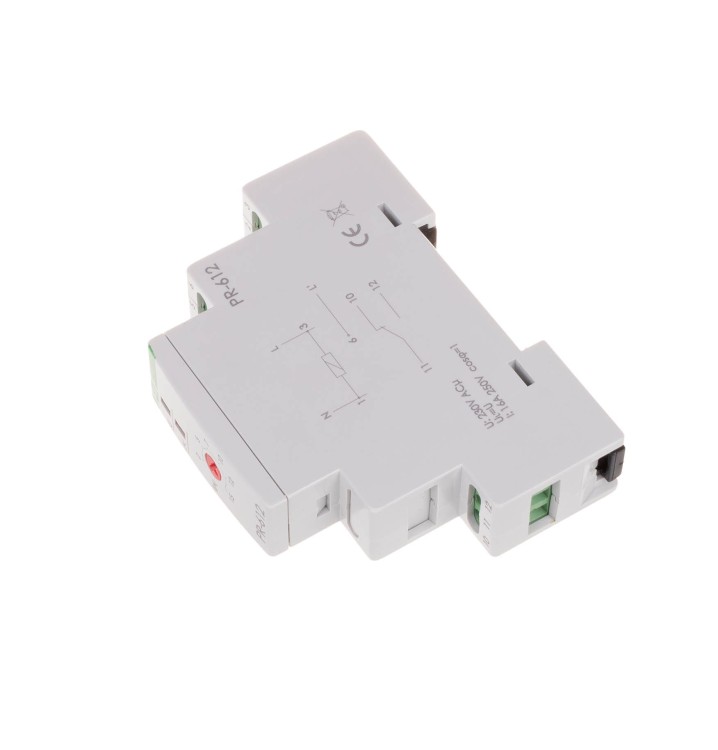

Przekaźnik Priorytetowy Trójfazowy PR-612 F&F (Wersja z Zewnętrznym Pomiarem Prądu)

PR-612 to modułowy, trójfazowy przekaźnik priorytetowy. W odróżnieniu od jednofazowych modeli z wewnętrznym przekładnikiem, PR-612 jest przeznaczony do zarządzania obciążeniem w sieciach 3-fazowych, monitorując prąd w jednej z faz obwodu priorytetowego za pomocą zewnętrznego przekładnika prądowego (CT). Jego głównym zadaniem jest automatyczne odłączanie obwodu niepriorytetowego, gdy prąd w fazie priorytetowej przekroczy nastawiony próg.

Kluczowe Parametry i Funkcje PR-612

• Typ Urządzenia: Przekaźnik Priorytetowy Trójfazowy (Sterowanie obciążeniem).
• Zasilanie: Napięcie sieciowe 3×400 V AC.
• Pomiar Prądu: Odbywa się w obwodzie priorytetowym za pomocą zewnętrznego przekładnika prądowego (prąd wtórny 5 A), co umożliwia pomiar dużych prądów (np. 100 A, 200 A, 400 A).
• Zakres Pomiarowy: Zależny od zastosowanego zewnętrznego przekładnika. Próg zadziałania ustawiany jest potencjometrem.

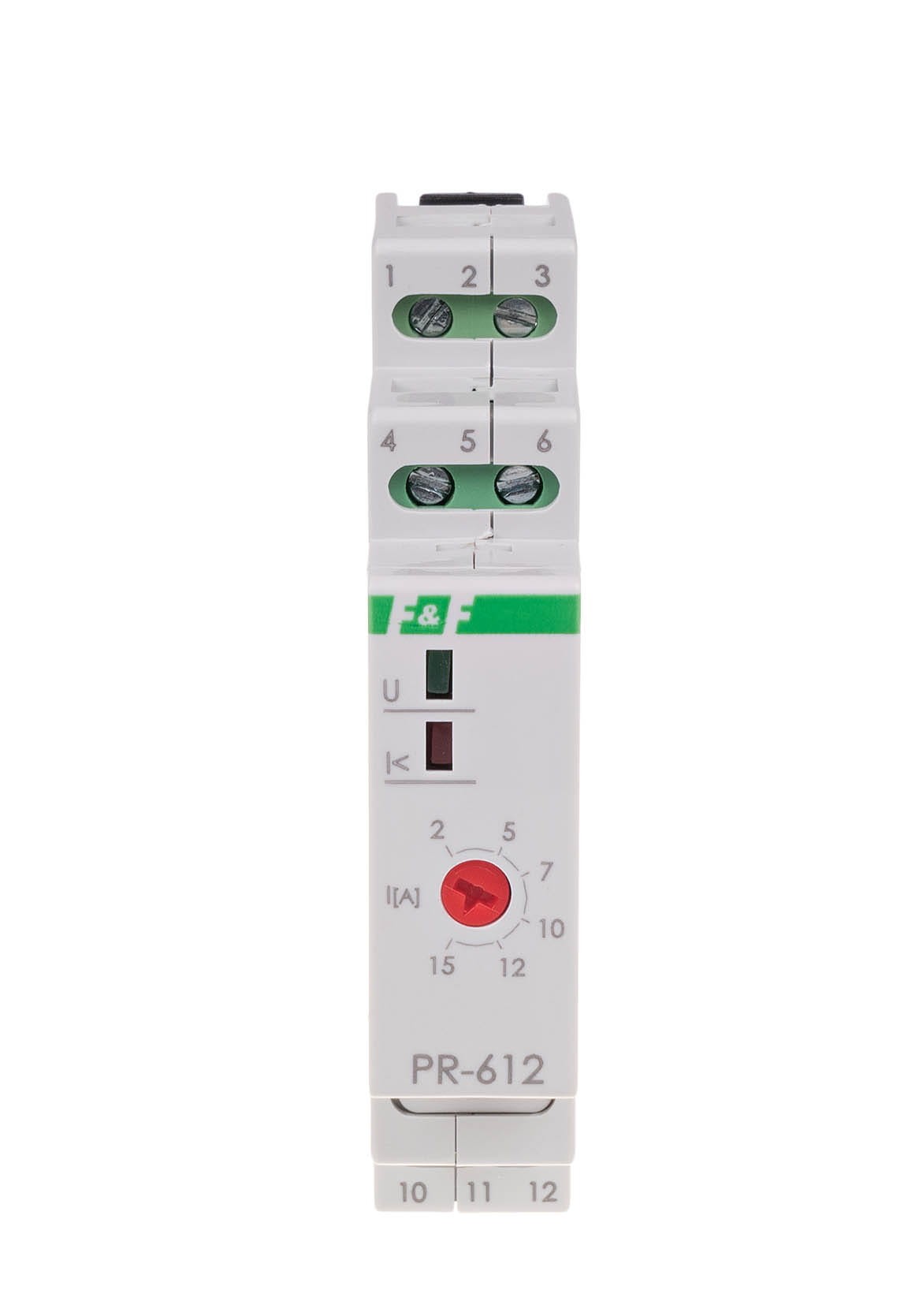

• Nastawa Prądu: Regulacja potencjometrem na froncie urządzenia (często dotyczy procentowego udziału prądu w stosunku do prądu wtórnego przekładnika).
• Funkcja Priorytetowa:
  • Gdy prąd w monitorowanej fazie jest poniżej progu, styk przekaźnika (obwód niepriorytetowy) jest załączony.
  • Gdy prąd jest powyżej progu, styk przekaźnika wyłącza obwód niepriorytetowy.
• Montaż: Szyna TH-35 (DIN).

Charakterystyka Wyjść (Styki):

Przekaźnik służy do sterowania obwodem niepriorytetowym:

• Konfiguracja Styku: 1 × NO/NC (styk przełączny).
• Max. Prąd Obciążenia Styku: 16 A / 250 V AC (wystarczający do sterowania stycznikiem obwodu niepriorytetowego).

Specyfikacja Techniczna (podsumowanie)

PR-612 to profesjonalny moduł do zarządzania obciążeniem i zapobiegania przeciążeniom w instalacjach trójfazowych.
