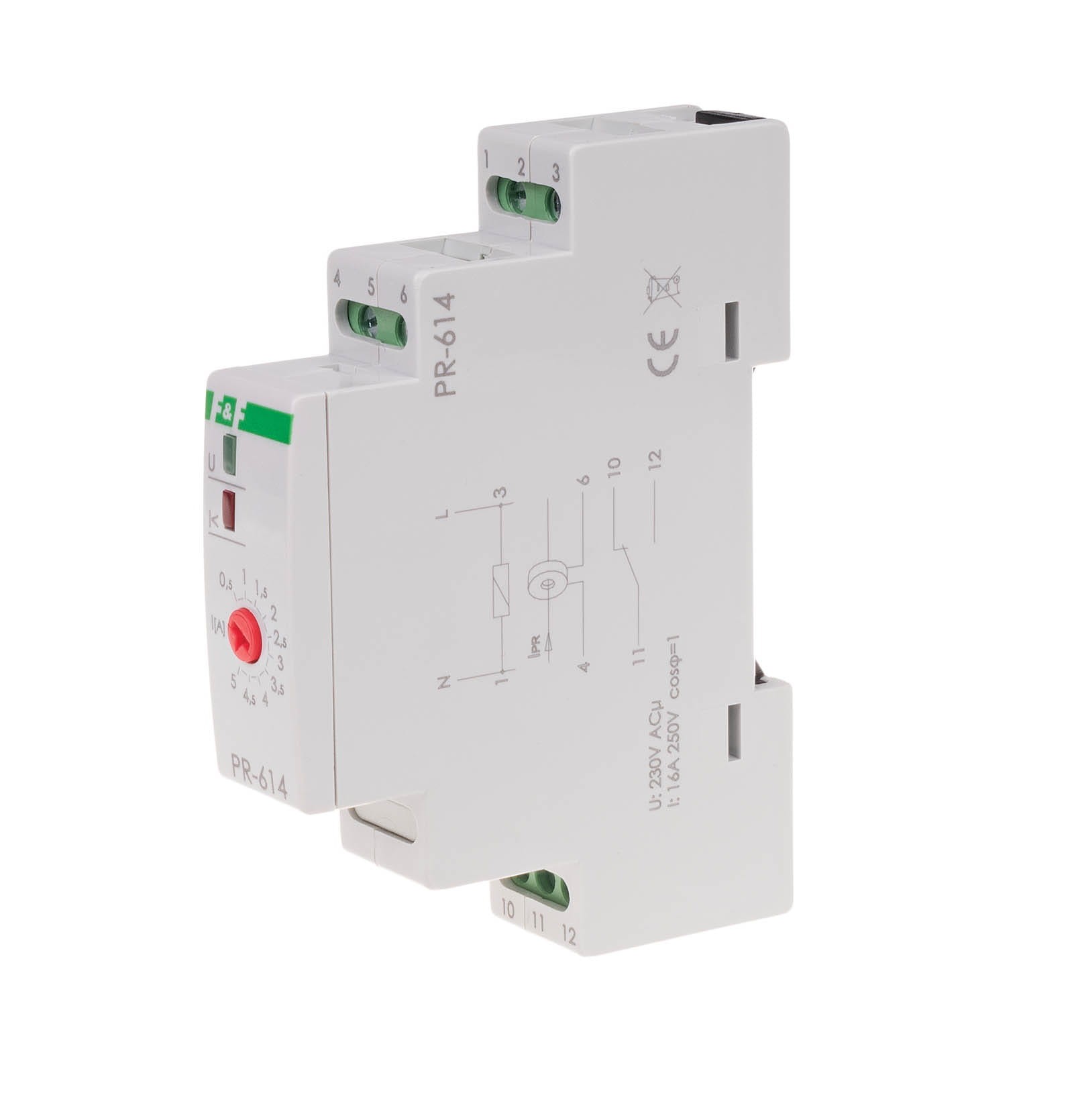

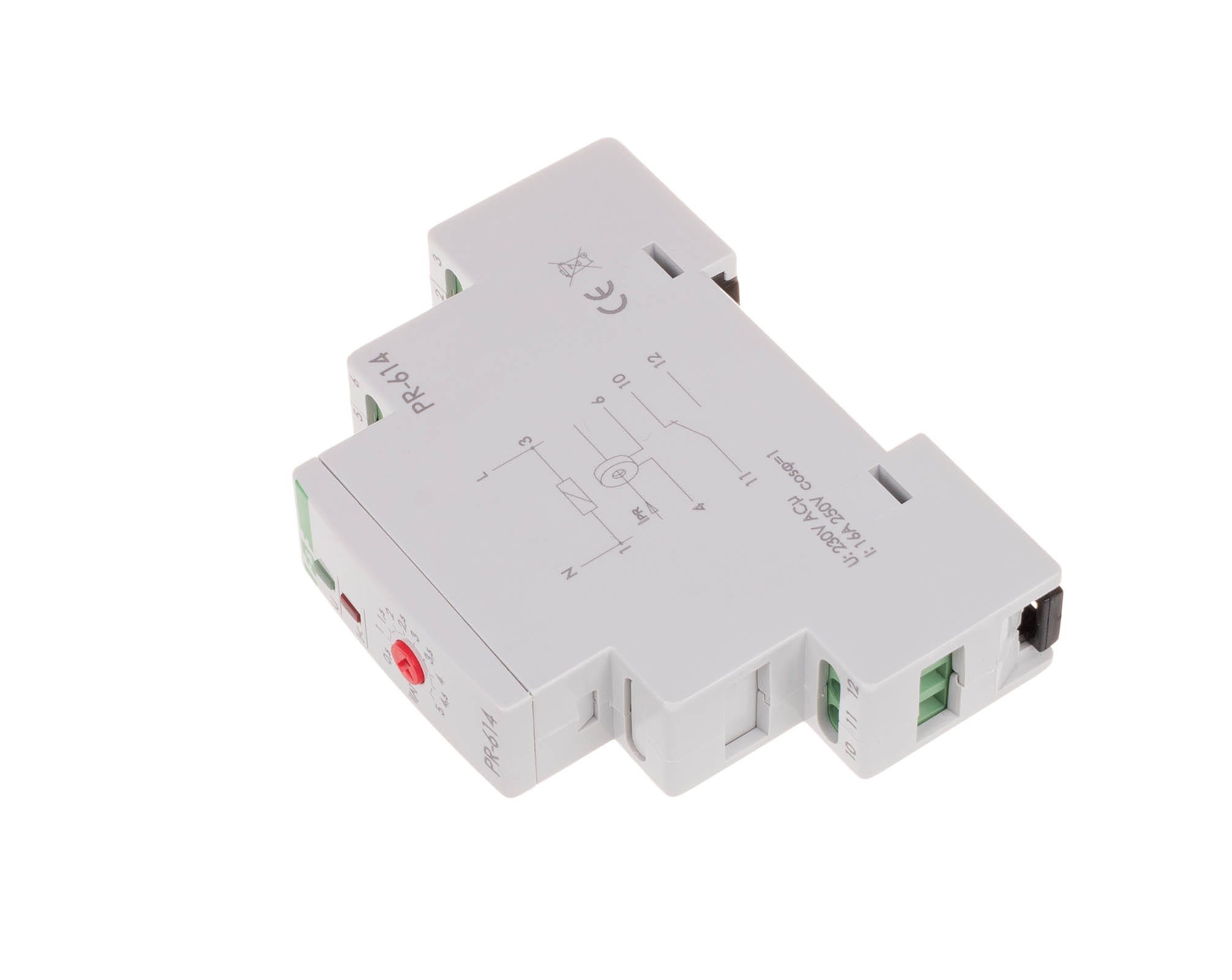

Przekaźnik Priorytetowy z Pomiarem Prądu 0,5÷5 A PR-614 F&F

PR-614 to jednofazowy przekaźnik priorytetowy przeznaczony do zarządzania obciążeniem energetycznym w instalacjach, które mają niskie limity mocy lub gdzie konieczna jest precyzyjna kontrola małych obciążeń. Jego kluczową funkcją jest automatyczne wyłączanie obwodu niepriorytetowego w momencie, gdy prąd pobierany przez obwód priorytetowy przekroczy nastawioną, niską wartość. Przekaźnik montowany jest na szynie DIN.

Kluczowe Parametry i Funkcje PR-614

• Typ Urządzenia: Przekaźnik Priorytetowy (Sterowanie obciążeniem).
• Zasilanie: Napięcie sieciowe 230 V AC.
• Pomiar Prądu: Pomiar odbywa się w obwodzie priorytetowym za pomocą wbudowanego przekładnika prądowego.

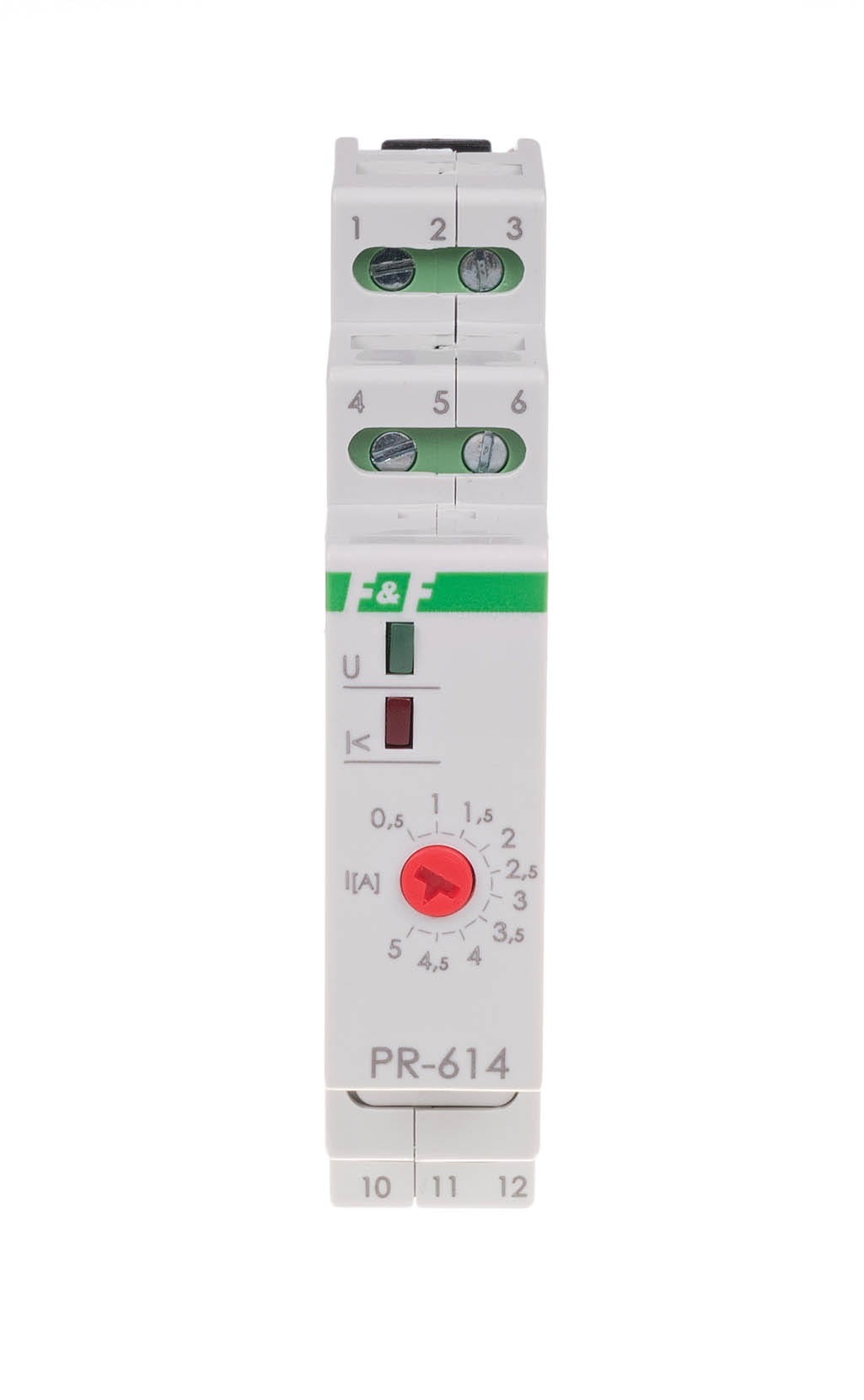

• Nastawa Prądu Priorytetowego (Próg): Regulowany potencjometrem w niskim zakresie od 0,5 A do 5 A.
• Funkcja Priorytetowa:
  • Jeśli prąd w obwodzie priorytetowym jest poniżej nastawionego progu, styk przekaźnika (obwód niepriorytetowy) jest załączony (zamknięty).
  • Jeśli prąd w obwodzie priorytetowym jest powyżej nastawionego progu, styk przekaźnika wyłącza obwód niepriorytetowy (otwarty).
• Histereza: Posiada ustaloną histerezę, zapobiegającą niepożądanemu cyklicznemu przełączaniu.
• Montaż: Szyna TH-35 (DIN).

Charakterystyka Wyjść (Styki):

Przekaźnik służy do sterowania obwodem niepriorytetowym:

• Konfiguracja Styku: 1 × NO/NC (styk przełączny).
• Max. Prąd Obciążenia Styku: 16 A / 250 V AC.

Zastosowanie:

Idealny do precyzyjnego zarządzania energią w mniejszych instalacjach lub specyficznych obwodach, np.:

• Ograniczanie jednoczesnej pracy dwóch małych obciążeń.
• Kontrola obciążeń, gdzie nawet niewielki przekroczony prąd ma znaczenie.

Specyfikacja Techniczna (podsumowanie)

PR-614 to precyzyjny, modułowy przekaźnik priorytetowy do sterowania obciążeniem w instalacjach o niskich progach prądowych (do 5 A).
