Przekaźnik Prądowy EPP-619 F&F

Jednofunkcyjny, Z Kanałem Przelotowym, Montaż Na Szynie DIN

EPP-619 to jednofunkcyjny przekaźnik prądowy (monitorujący natężenie prądu) przeznaczony do montażu na szynie DIN 35 mm (zajmuje 1 moduł). Jego unikalną cechą jest kanał przelotowy, który eliminuje potrzebę stosowania zewnętrznego przekładnika prądowego dla obwodów do 16 A.

Zastosowanie i Zasada Działania

Głównym zadaniem przekaźnika EPP-619 jest kontrolowanie wartości natężenia prądu w mierzonym obwodzie (np. obciążeniu). W przypadku, gdy natężenie prądu przekroczy ustawioną wartość progową, przekaźnik przełącza swój styk, co może służyć do:

• Sygnalizacji przeciążenia (np. włączenie lampki alarmowej).
• Odłączenia obwodu (przez sterowanie zewnętrznym stycznikiem).
• Realizacji priorytetu obciążenia (np. włączenie wentylacji po wykryciu załączenia okapu).

Jak działa EPP-619?

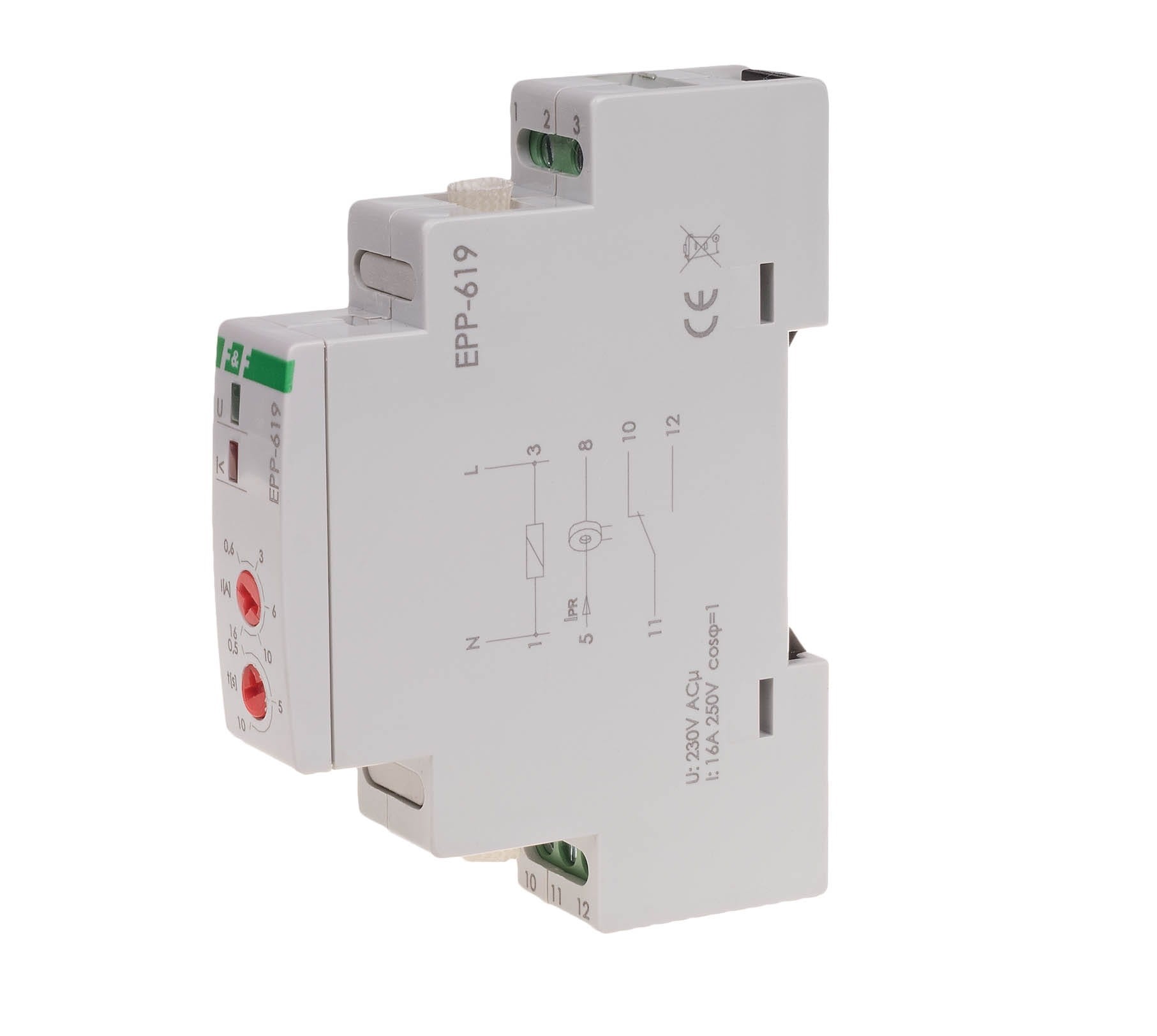

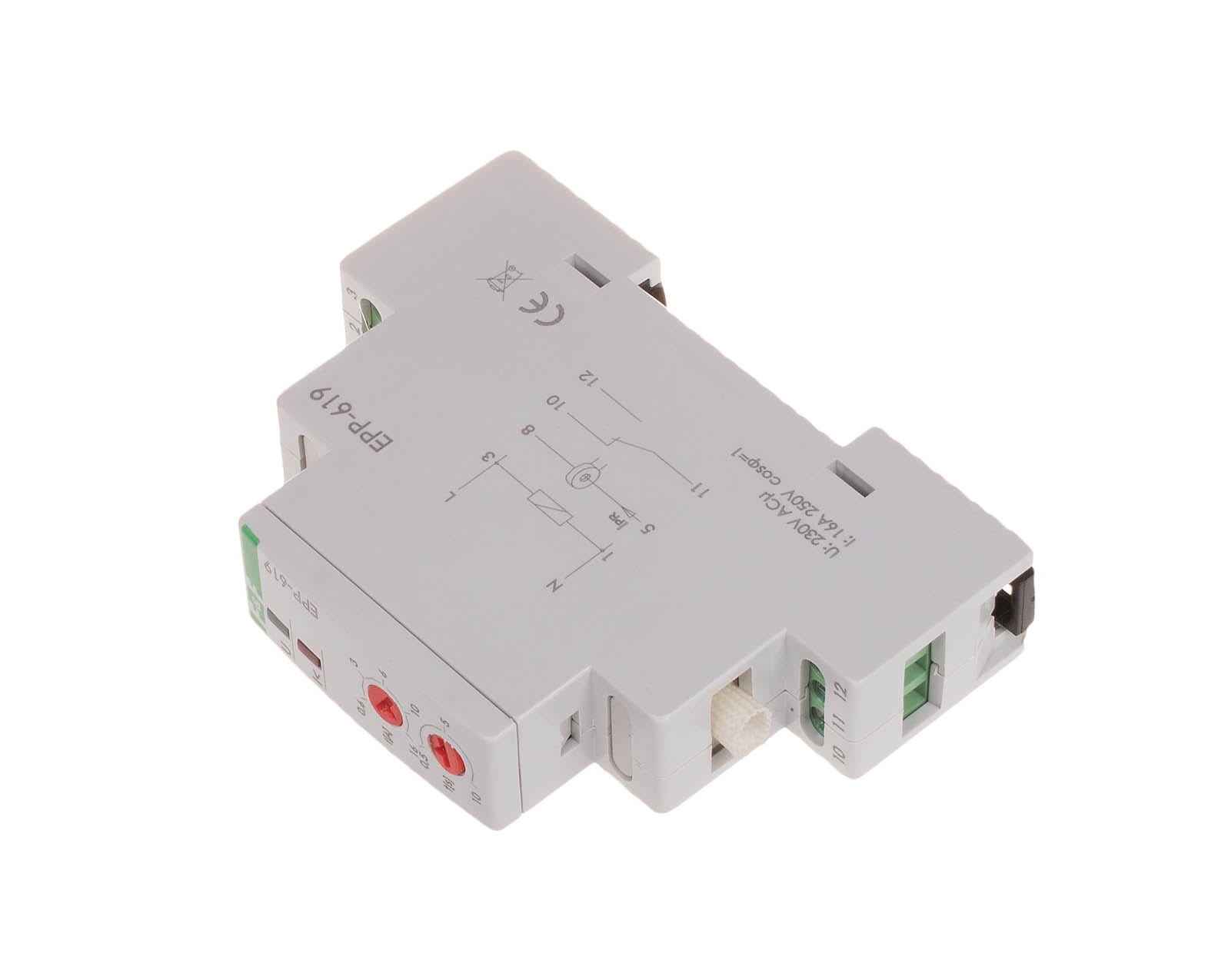

• Przewód obwodu, którego prąd ma być mierzony, należy przewlec przez otwór przelotowy w obudowie przekaźnika (maks. średnica przewodu: 4 mm).

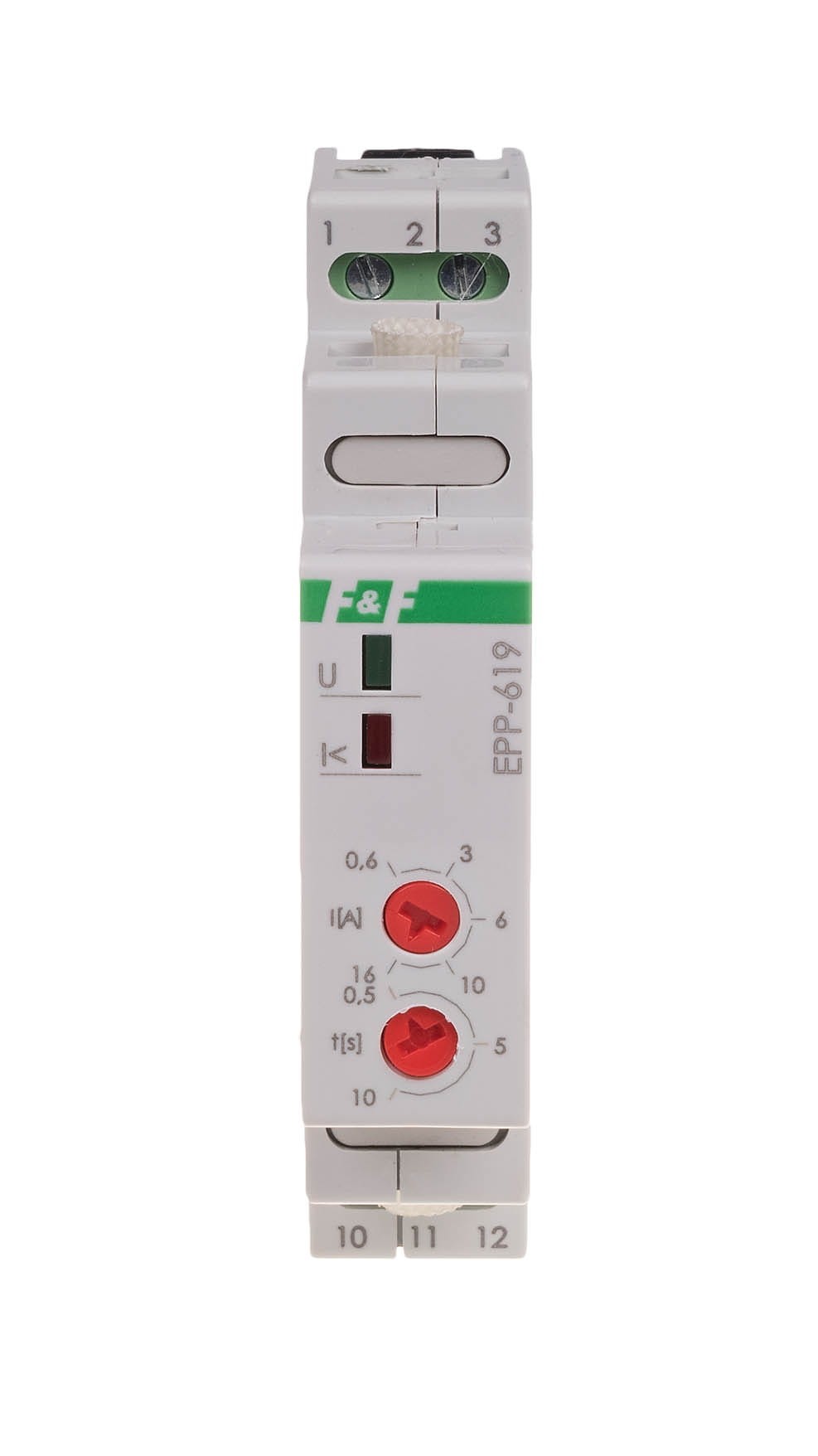

• Potencjometrem I nastawia się wartość natężenia prądu zadziałania w zakresie 0,6 ÷ 16 A.
• Potencjometrem t nastawia się opóźnienie czasowe w zakresie 0,5 ÷ 10 s, które musi upłynąć od momentu przekroczenia progu prądowego, zanim styk zostanie przełączony (chroni to przed fałszywymi zadziałaniami spowodowanymi chwilowymi pikami prądu).
• Gdy prąd przekroczy próg, styk przekaźnika (NO/NC) zostaje przełączony. Spadek prądu poniżej progu powoduje automatyczny powrót styku.

Dane Techniczne

Filmik [przekaźnik prądowy EPP 619 Przekaźnik priorytetowy PR 615 - zasada działania](https://www.youtube.com/watch?v=-FmKUXEUQPc) może być pomocny w zrozumieniu zasady działania przekaźnika prądowego z kanałem przelotowym.
