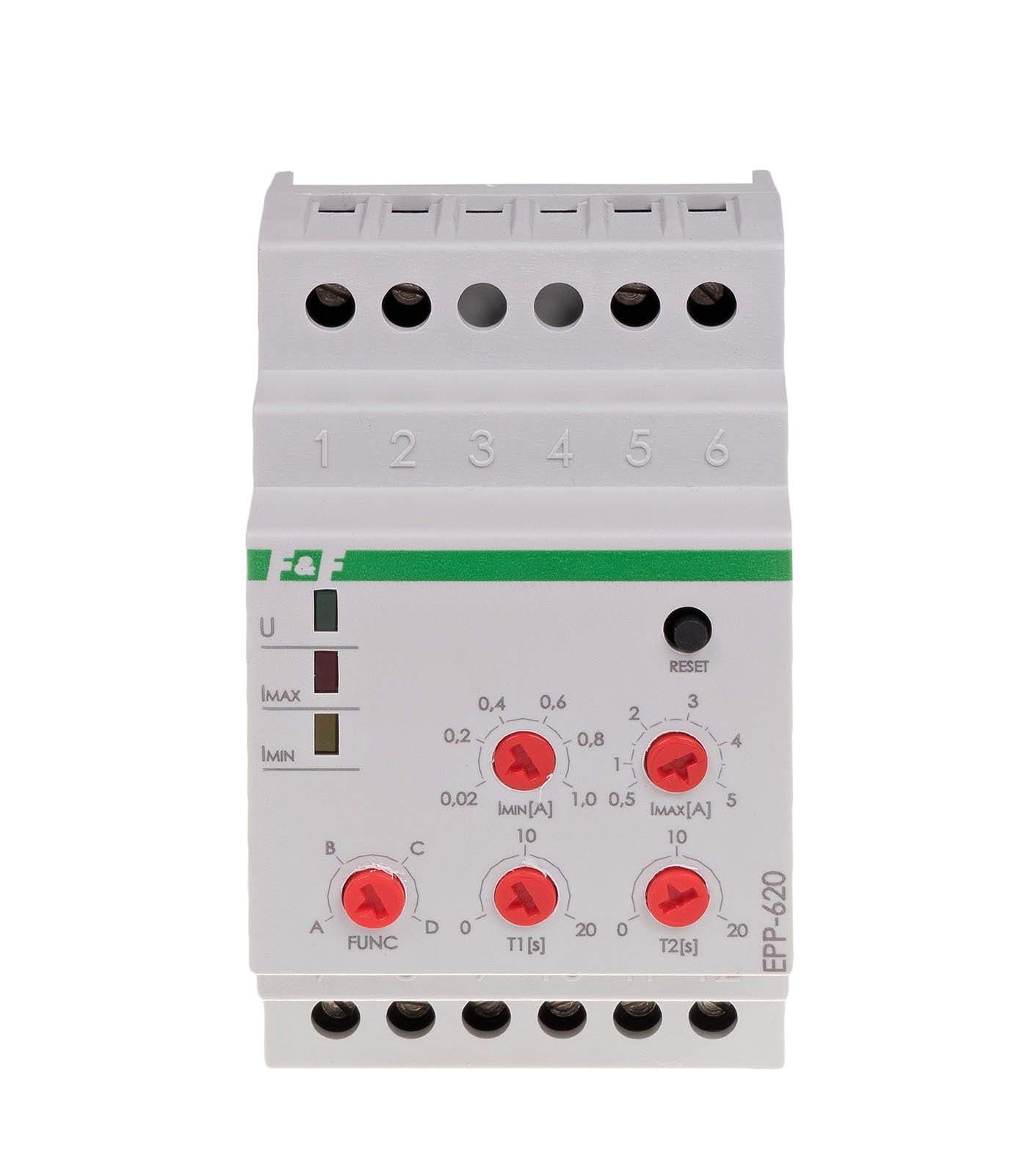

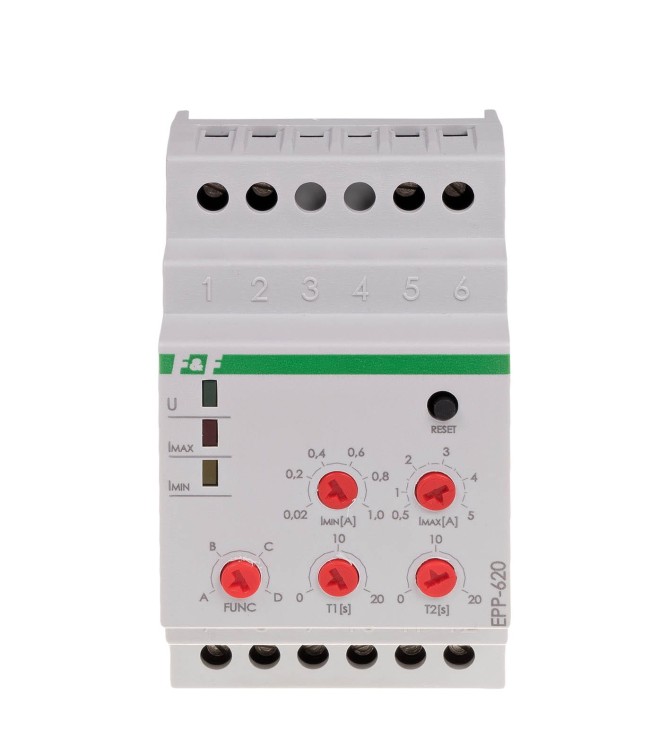

Przekaźnik Prądowy Cztero-funkcyjny EPP-620 F&F

Moduł Kontroli Natężenia Prądu z Regulowanymi Progami

EPP-620 to przekaźnik prądowy firmy F&F przeznaczony do kontroli wartości natężenia prądu w obwodzie mierzonym. Jest to urządzenie cztero-funkcyjne, które pozwala na monitorowanie prądu w zakresie podprądowym i nadprądowym, z możliwością ustawienia dolnego i górnego progu zadziałania.

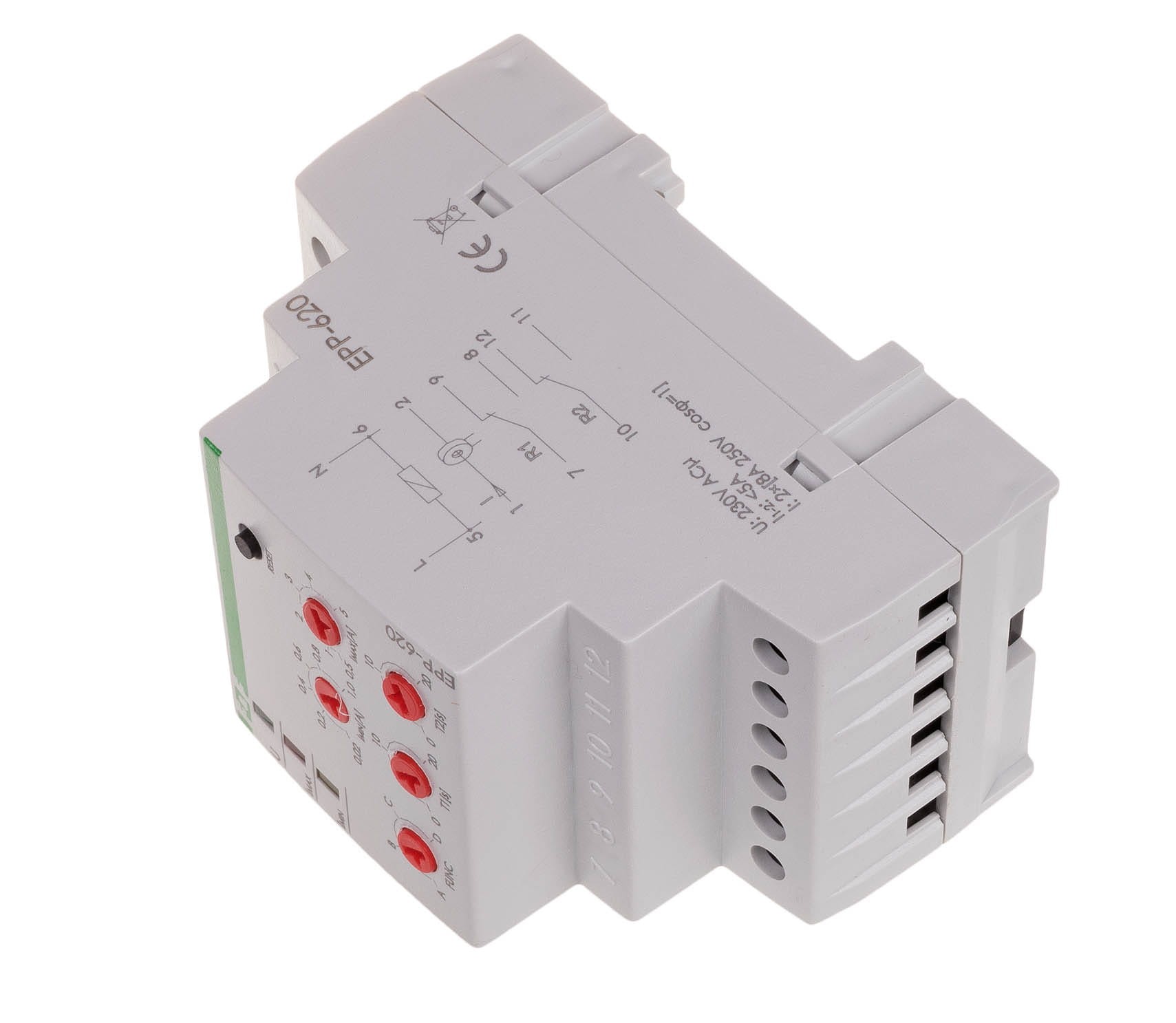

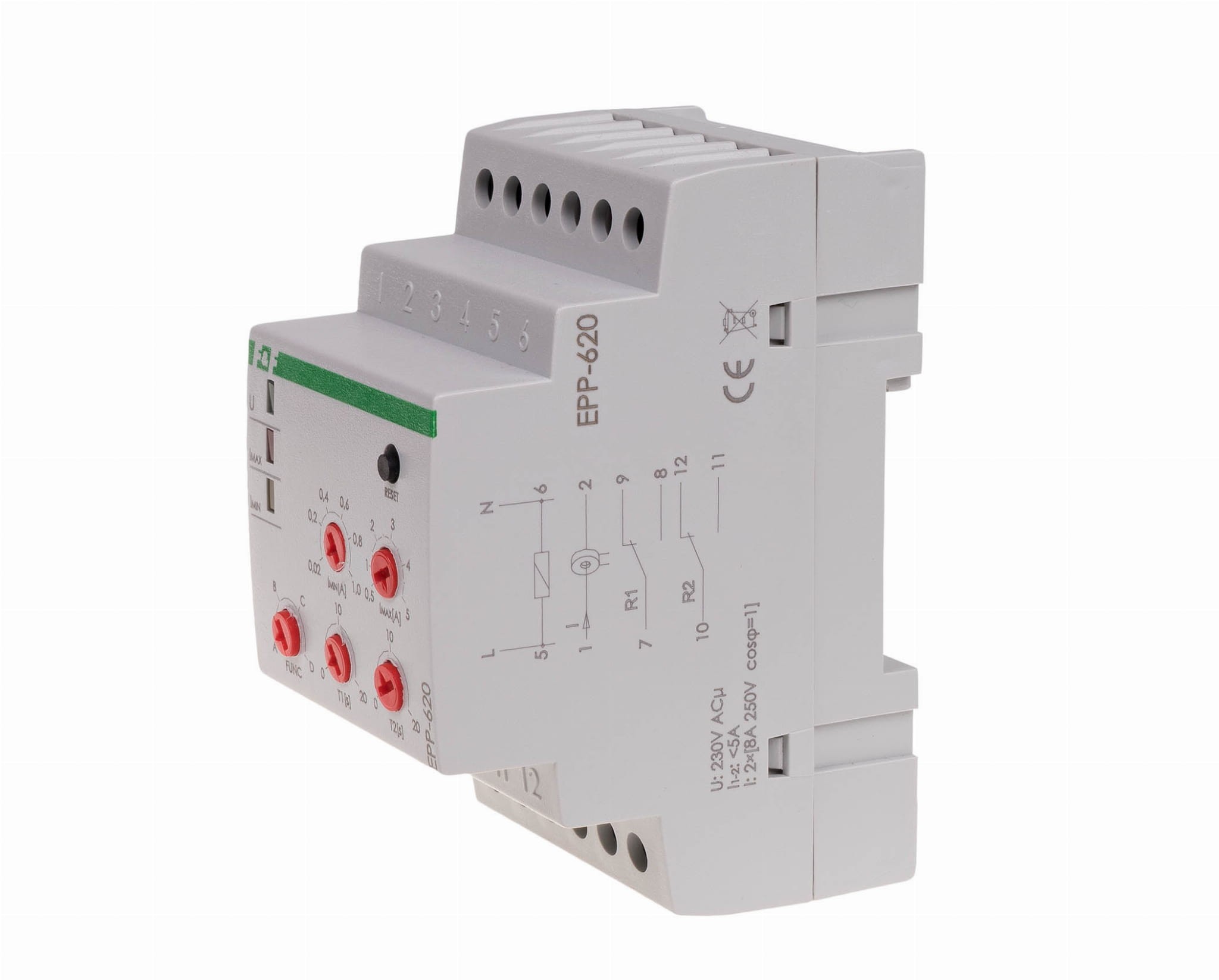

Przekaźnik ten jest przeznaczony do montażu na szynie DIN (TH-35) i zajmuje 3 moduły (52,5 mm szerokości).

Charakterystyka Pracy i Współpraca z Przekładnikiem

Przekaźnik EPP-620 nie mierzy prądu bezpośrednio w obwodzie głównym, lecz jest przystosowany do współpracy z zewnętrznym przekładnikiem prądowym o prądzie wtórnym 5 A. Mierzony prąd pierwotny jest podłączany do przekładnika, a obwód wtórny 5 A do zacisków pomiarowych przekaźnika (1-2).

Regulowane Parametry

• Imin (Prąd dolny): Regulowany próg przełączenia w zakresie 0,02 ÷ 1 A (na wejściu pomiarowym 5 A).
• Imax (Prąd górny): Regulowany próg przełączenia w zakresie 0,5 ÷ 5 A (na wejściu pomiarowym 5 A).
• Czas zadziałania T1 i T2: Regulowane opóźnienie zadziałania dla każdego ze styków w zakresie 0 ÷ 20 s.
• Funkcja (FUNC): Wybór jednej z czterech funkcji pracy (A, B, C, D) definiujących, w jakich warunkach prądowych nastąpi przełączenie styków R1 i R2.

Dane Techniczne i Parametry Elektryczne

Zasada Działania:

Po ustawieniu żądanej funkcji (A, B, C lub D) oraz progów prądowych (Imin, Imax) i czasów opóźnienia (T1, T2), przekaźnik monitoruje prąd. Gdy natężenie prądu mierzonego przekroczy lub spadnie poniżej ustawionych progów, następuje zamknięcie/otwarcie odpowiednich styków (R1 i/lub R2) z ustawionym opóźnieniem. Przełączenie styków jest sygnalizowane odpowiednimi diodami LED.
