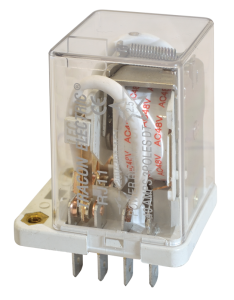

Przekaźnik o dużej mocy RJ11-24DC

Cewka 24V DC | Styki 3×CO (Przełączne) | Obciążalność 30A | Tracon Electric

Przekaźnik mocy RJ11-24DC marki Tracon Electric to wysokowydajny element wykonawczy zaprojektowany do pracy w układach sterowania prądu stałego o napięciu 24V DC. Wyposażony w trzy niezależne styki przełączne (3×CO) o imponującej obciążalności 30A każdy, umożliwia bezpośrednie zarządzanie odbiornikami trójfazowymi lub wieloma obwodami dużej mocy, stanowiąc niezawodną i kompaktową alternatywę dla styczników.

Główne zalety przekaźnika RJ11-24DC:

• Imponująca obciążalność 30A: Wysoka zdolność przełączania na każdym z trzech torów pozwala na bezpieczne sterowanie grzałkami, silnikami oraz rozbudowanymi systemami oświetlenia bez ryzyka wypalenia styków.
• Konfiguracja 3×CO (3PDT): Trzy pary styków przełącznych oferują maksymalną elastyczność – od sterowania silnikami 3-fazowymi po pełną separację galwaniczną trzech różnych sygnałów wykonawczych w jednym urządzeniu.
• Uniwersalne zasilanie 24V DC: Najpopularniejszy standard napięciowy w automatyce przemysłowej, umożliwiający bezpośrednią współpracę ze sterownikami PLC i zasilaczami systemowymi.
• Wysoka trwałość mechaniczna: Solidna konstrukcja mechanizmu przełączającego gwarantuje długą żywotność (do 10 mln cykli), co przekłada się na wysoką niezawodność całego układu sterowania.
• Bezpieczna separacja: Wysoka wytrzymałość dielektryczna zapewnia skuteczną ochronę obwodów sterujących 24V DC przed wpływem wysokoprądowych obciążeń po stronie wykonawczej.

Parametry Techniczne

• Producent: Tracon Electric
• Model: RJ11-24DC
• Napięcie sterujące cewki: 24 V DC
• Konfiguracja styków: 3×CO (Trzy styki przełączne)
• Prąd znamionowy styków (AC1): 30 A / 230 V AC
• Prąd znamionowy styków (DC): 30 A / 28 V DC
• Rezystancja styków: ≤ 50 mΩ
• Trwałość mechaniczna: ≥ 10^7 cykli
• Temperatura pracy: -40°C do +55°C

Zastosowanie w nowoczesnej automatyce

Model RJ11-24DC znajduje szerokie zastosowanie w profesjonalnych instalacjach przemysłowych:

• Bezpośrednie załączanie przemysłowych grzałek elektrycznych i promienników o dużej mocy.
• Sterowanie wentylatorami, pompami i kompresorami w systemach HVAC zasilanych napięciem 24V DC.
• Systemy zasilania rezerwowego i magazyny energii – przełączanie faz lub sekcji bateryjnych.
• Automatyka budynkowa i szafy sterownicze maszyn, gdzie wymagana jest duża wydajność prądowa przy ograniczonej przestrzeni montażowej.
• Zarządzanie oświetleniem wielkopowierzchniowym i reklamowym o znacznym poborze prądu.

Wskazówka techniczna: Przekaźnik RJ11-24DC dzięki trzem torom o obciążalności 30A pozwala na znaczną oszczędność miejsca w szafie sterowniczej, zastępując większe gabarytowo styczniki. Przy sterowaniu obciążeniami o charakterze indukcyjnym, zaleca się stosowanie diody zabezpieczającej równolegle do cewki, aby wyeliminować przepięcia przy wyłączaniu przekaźnika.
