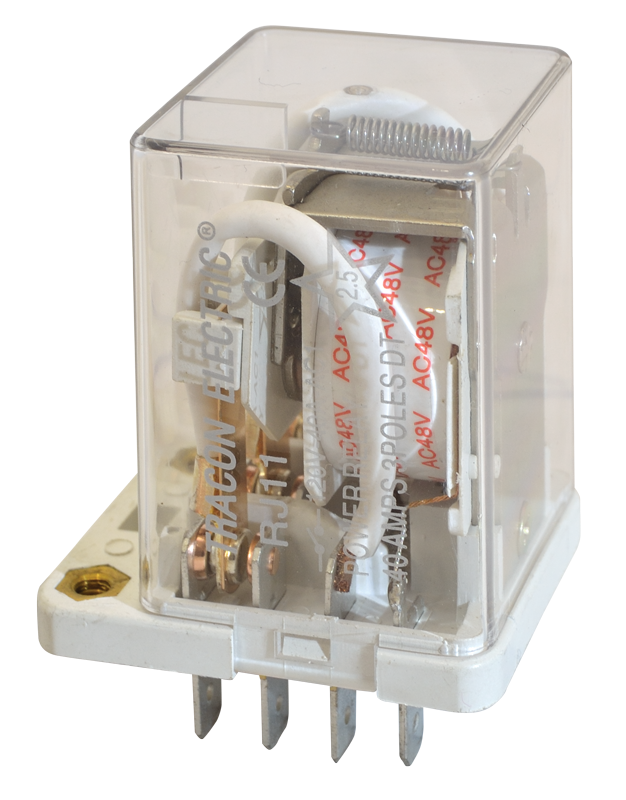

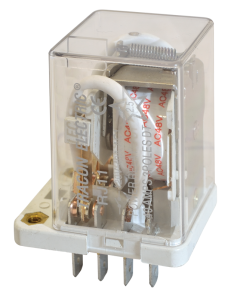

Przekaźnik o dużej mocy RJ11-24AC

Cewka 24V AC | Styki 3×CO (Przełączne) | Obciążalność 30A | Tracon Electric

Przekaźnik mocy RJ11-24AC marki Tracon Electric to wysokowydajny element wykonawczy zaprojektowany do pracy w układach sterowania o niskim napięciu zmiennym 24V AC. Wyposażony w trzy niezależne styki przełączne (3×CO) o imponującej obciążalności 30A każdy, umożliwia bezpośrednie zarządzanie odbiornikami trójfazowymi lub wieloma obwodami dużej mocy, stanowiąc niezawodną alternatywę dla tradycyjnych styczników.

Główne zalety przekaźnika RJ11-24AC:

• Potężna wydajność 30A: Wysoka obciążalność prądowa na każdym z trzech torów pozwala na bezpieczne sterowanie grzałkami, silnikami oraz rozbudowanymi systemami oświetlenia bez ryzyka przegrzania styków.
• Konfiguracja 3×CO (3PDT): Trzy pary styków przełącznych oferują maksymalną elastyczność – od sterowania silnikami 3-fazowymi po pełną separację galwaniczną trzech różnych sygnałów wykonawczych w jednym urządzeniu.
• Napięcie sterujące 24V AC: Idealnie współpracuje z transformatorami bezpieczeństwa i sterownikami automatyki budynkowej, gdzie standardem jest niskonapięciowe sterowanie AC.
• Wysoka trwałość mechaniczna: Solidna konstrukcja mechanizmu przełączającego gwarantuje długą żywotność (do 10 mln cykli), co przekłada się na niskie koszty eksploatacji i rzadsze przeglądy.
• Bezpieczna separacja: Wysoka wytrzymałość dielektryczna zapewnia skuteczną ochronę niskonapięciowych obwodów sterujących przed wpływem obciążeń wysokoprądowych.

Parametry Techniczne

• Producent: Tracon Electric
• Model: RJ11-24AC
• Napięcie sterujące cewki: 24 V AC (50/60 Hz)
• Konfiguracja styków: 3×CO (Trzy styki przełączne)
• Prąd znamionowy styków (AC1): 30 A / 230 V AC
• Prąd znamionowy styków (DC): 30 A / 28 V DC
• Rezystancja styków: ≤ 50 mΩ
• Trwałość mechaniczna: ≥ 10^7 cykli
• Temperatura pracy: -40°C do +55°C

Zastosowanie w nowoczesnej automatyce

Model RJ11-24AC znajduje szerokie zastosowanie w profesjonalnych instalacjach:

• Bezpośrednie załączanie przemysłowych grzałek elektrycznych i promienników.
• Sterowanie wentylatorami, pompami i kompresorami w systemach HVAC zasilanych napięciem 24V AC.
• Automatyka budynkowa i Smart Home – zarządzanie całymi sekcjami oświetlenia lub obwodami gniazd.
• Systemy zasilania rezerwowego – przełączanie faz w małych rozdzielnicach mocy.
• Szafy sterownicze maszyn, gdzie wymagana jest duża wydajność prądowa przy ograniczonej przestrzeni montażowej.

Wskazówka techniczna: Przekaźnik RJ11-24AC dzięki trzem torom o obciążalności 30A pozwala na znaczną oszczędność miejsca w szafie sterowniczej, zastępując większe gabarytowo styczniki. Przy podłączaniu obciążeń trójfazowych należy pamiętać o symetrycznym rozłożeniu prądów, aby w pełni wykorzystać potencjał urządzenia.
