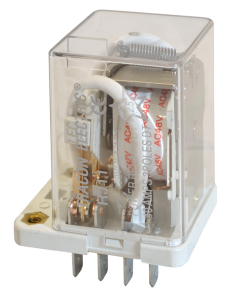

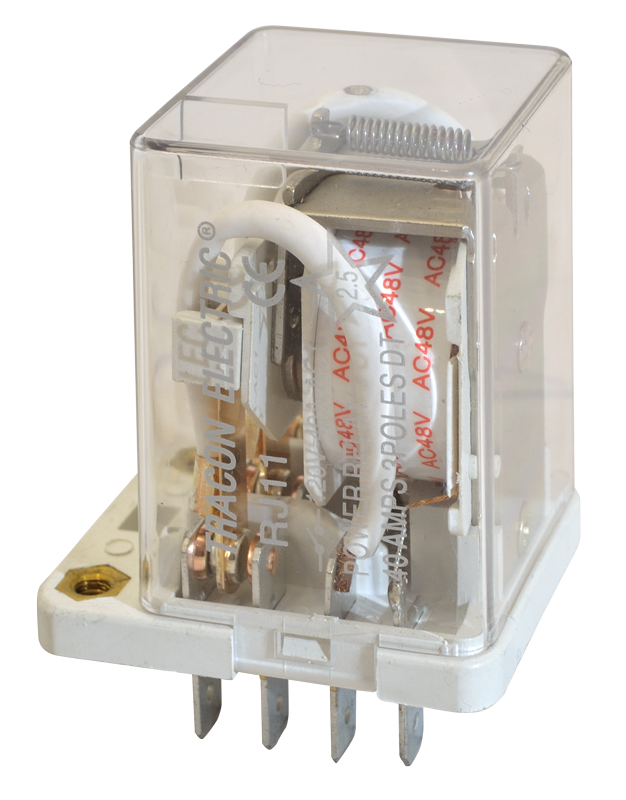

Przekaźnik o dużej mocy RJ11-240AC

Cewka 230V AC | Styki 3×CO (Przełączne) | Obciążalność 30A | Tracon Electric

Przekaźnik mocy RJ11-240AC marki Tracon Electric to zaawansowany element wykonawczy przeznaczony do pracy w najbardziej wymagających układach sterowania. Dzięki unikalnej konfiguracji trzech niezależnych styków przełącznych (3×CO) o obciążalności aż 30A każdy, urządzenie to pozwala na bezpośrednie sterowanie odbiornikami trójfazowymi lub wieloma obwodami jednofazowymi o dużej mocy bez konieczności stosowania styczników pomocniczych.

Główne zalety przekaźnika RJ11-240AC:

• Potężna obciążalność 30A: Prąd znamionowy na poziomie 30A (przy 230V AC) gwarantuje bezpieczną pracę z urządzeniami o dużym poborze mocy, takimi jak grzałki, silniki czy systemy oświetlenia halowego.
• Konfiguracja 3×CO (3PDT): Trzy pary styków przełącznych oferują ogromną elastyczność – od sterowania silnikami 3-fazowymi po separację galwaniczną trzech różnych sygnałów sterujących.
• Uniwersalne zasilanie 230V AC: Standardowe napięcie cewki umożliwia łatwą integrację z typowymi instalacjami automatyki budynkowej i przemysłowej.
• Wzmocniona konstrukcja: Solidna obudowa i wysokiej jakości materiały stykowe zapewniają niezawodność w trudnych warunkach pracy i długą żywotność mechaniczną.
• Bezpieczeństwo operacyjne: Wysoka izolacja między obwodami sterującymi a wykonawczymi chroni elektronikę sterującą przed przepięciami.

Parametry Techniczne

• Producent: Tracon Electric
• Model: RJ11-240AC
• Napięcie sterujące cewki: 230 V AC (50/60 Hz)
• Konfiguracja styków: 3×CO (Trzy styki przełączne)
• Prąd znamionowy styków (AC1): 30 A / 230 V AC
• Prąd znamionowy styków (DC): 30 A / 28 V DC
• Rezystancja styków: ≤ 50 mΩ
• Trwałość mechaniczna: ≥ 10^7 cykli
• Temperatura pracy: -40°C do +55°C

Zastosowanie w profesjonalnej automatyce

Model RJ11-240AC jest idealnym rozwiązaniem dla systemów wymagających pewnego przełączania dużych obciążeń:

• Bezpośrednie załączanie grzałek w przemysłowych układach termoregulacji.
• Sterowanie wentylatorami i pompami w systemach HVAC i oddymiania.
• Zarządzanie oświetleniem wielkopowierzchniowym i reklamowym.
• Układy przełączania źródeł zasilania (SZR) w mniejszych instalacjach budynkowych.
• Budowa szaf sterowniczych, gdzie wymagana jest duża wydajność prądowa przy ograniczonej przestrzeni montażowej.

Wskazówka techniczna: Przy sterowaniu obciążeniami trójfazowymi (np. silniki), należy upewnić się, że suma prądów nie przekracza dopuszczalnej obciążalności styków dla danej kategorii użytkowania. Dzięki 30A na każdy tor, przekaźnik RJ11-240AC stanowi doskonałą alternatywę dla małych styczników, zajmując przy tym mniej miejsca.
