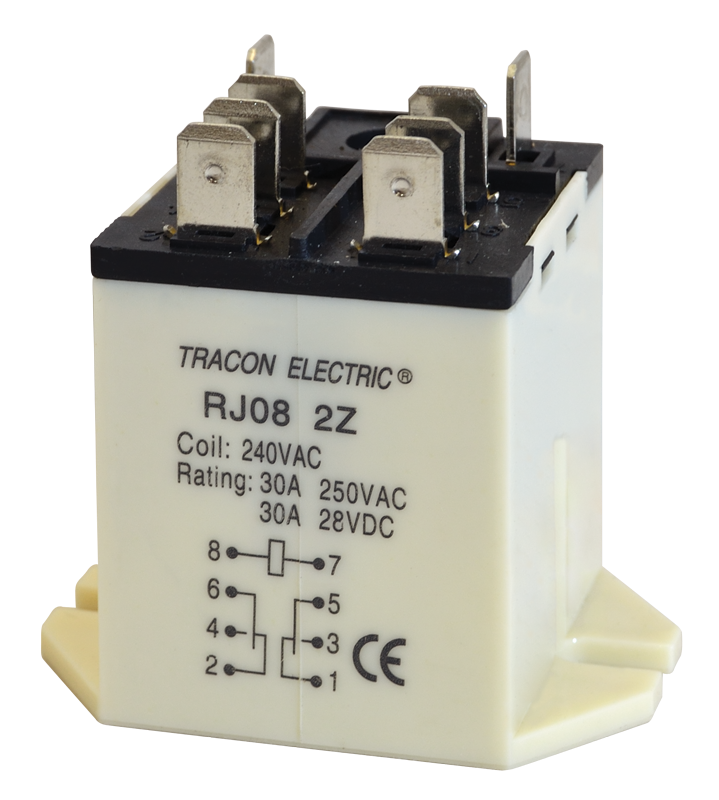

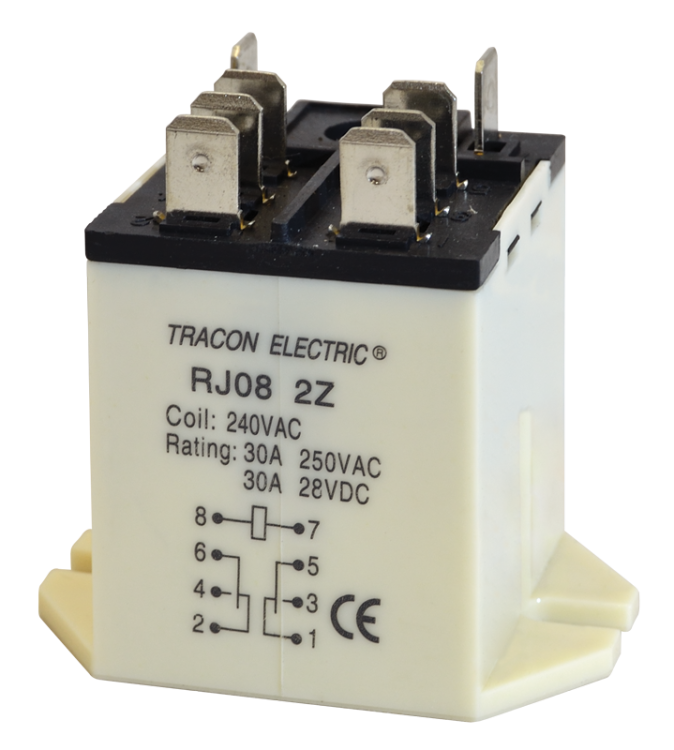

Przekaźnik o dużej mocy RJ08-240AC

Cewka 230V AC | Styki 2×CO (Przełączne) | Obciążalność 30A | Tracon Electric

Przekaźnik mocy RJ08-240AC marki Tracon Electric to wysokiej klasy element wykonawczy zaprojektowany do pracy w układach o dużym natężeniu prądu. Charakteryzuje się wyjątkową obciążalnością styków wynoszącą aż 30A, co pozwala na bezpośrednie sterowanie odbiornikami o dużej mocy bez konieczności stosowania dodatkowych styczników w wielu aplikacjach.

Główne zalety przekaźnika RJ08-240AC:

• Wysoka obciążalność styków: Prąd znamionowy 30A (przy 230V AC) umożliwia bezpieczne przełączanie grzałek, silników jednofazowych oraz systemów oświetleniowych o dużej mocy.
• Konfiguracja 2×CO (DPDT): Dwa niezależne styki przełączne pozwalają na jednoczesne sterowanie dwoma obwodami lub separację sygnałów sterujących.
• Uniwersalne sterowanie: Cewka zasilana napięciem 230V AC sprawia, że przekaźnik idealnie integruje się ze standardowymi sieciami energetycznymi.
• Wysoka trwałość mechaniczna: Solidna konstrukcja mechanizmu przełączającego gwarantuje długą żywotność nawet przy częstym cyklu pracy.
• Bezpieczna izolacja: Wysoka wytrzymałość dielektryczna między cewką a stykami zapewnia bezpieczeństwo użytkowania i ochronę układów sterowania.

Parametry Techniczne

• Producent: Tracon Electric
• Model: RJ08-240AC
• Napięcie sterujące cewki: 230 V AC (50/60 Hz)
• Konfiguracja styków: 2×CO (Dwa styki przełączne)
• Prąd znamionowy styków (AC1): 30 A / 230 V AC
• Prąd znamionowy styków (DC): 30 A / 28 V DC
• Rezystancja styków: ≤ 50 mΩ
• Trwałość mechaniczna: ≥ 10^7 cykli
• Temperatura pracy: -40°C do +55°C

Zastosowanie w przemyśle i automatyce

Przekaźnik RJ08-240AC znajduje zastosowanie wszędzie tam, gdzie standardowe przekaźniki pomocnicze mają zbyt małą obciążalność:

• Sterowanie elementami grzejnymi w piecach i nagrzewnicach.
• Załączanie pomp, wentylatorów i kompresorów o średniej mocy.
• Systemy zasilania awaryjnego i przełączanie źródeł zasilania (SZR) w małych instalacjach.
• Automatyka budynkowa – sterowanie obwodami gniazd i oświetlenia zewnętrznego.
• Układy ładowania akumulatorów i sterowanie w instalacjach fotowoltaicznych (sekcja AC).

Ważna uwaga: Przy montażu przekaźnika sterującego obciążeniami o charakterze indukcyjnym (np. silniki), należy pamiętać o uwzględnieniu prądów rozruchowych, które mogą wielokrotnie przewyższać prąd znamionowy urządzenia. Przekaźnik RJ08-240AC dzięki solidnym stykom 30A oferuje znaczący margines bezpieczeństwa w takich aplikacjach.
