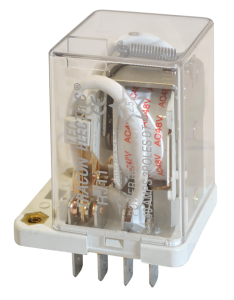

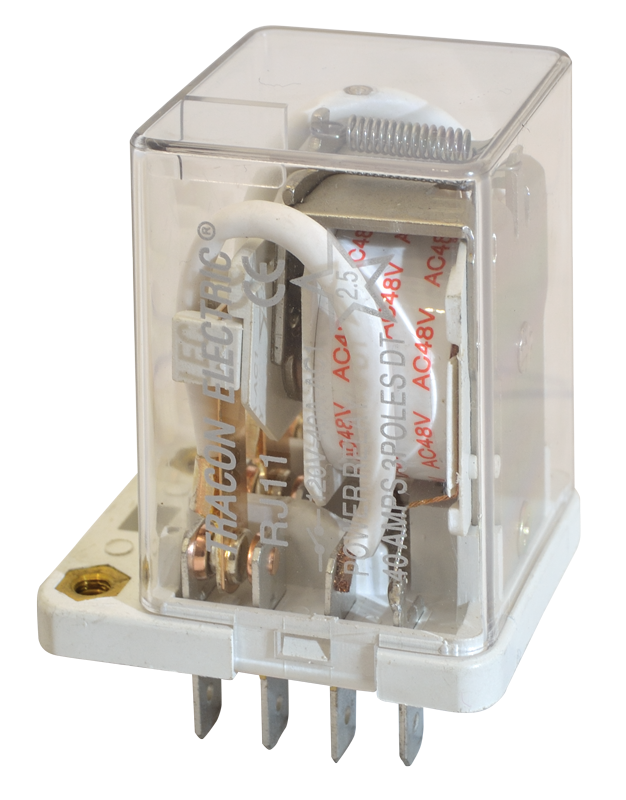

Przekaźnik o dużej mocy RJ11-12DC

Cewka 12V DC | Styki 3×CO (Przełączne) | Obciążalność 30A | Tracon Electric

Przekaźnik mocy RJ11-12DC marki Tracon Electric to wysokowydajny element wykonawczy zaprojektowany do pracy w układach sterowania prądu stałego o niskim napięciu 12V DC. Wyposażony w trzy niezależne styki przełączne (3×CO) o imponującej obciążalności 30A każdy, umożliwia bezpośrednie zarządzanie odbiornikami trójfazowymi lub wieloma obwodami dużej mocy w systemach niskonapięciowych i mobilnych.

Główne zalety przekaźnika RJ11-12DC:

• Potężna wydajność 30A: Wysoka obciążalność prądowa na każdym z trzech torów pozwala na bezpieczne sterowanie grzałkami, silnikami oraz rozbudowanymi systemami oświetlenia bez konieczności stosowania styczników.
• Konfiguracja 3×CO (3PDT): Trzy pary styków przełącznych oferują maksymalną elastyczność – od sterowania silnikami 3-fazowymi po pełną separację galwaniczną trzech różnych sygnałów wykonawczych w jednym urządzeniu.
• Napięcie sterujące 12V DC: Idealnie współpracuje z akumulatorami, systemami solarnymi (PV) oraz niskonapięciowymi zasilaczami impulsowymi, co jest kluczowe w systemach off-grid i mobilnych.
• Wysoka trwałość mechaniczna: Solidna konstrukcja mechanizmu przełączającego gwarantuje długą żywotność (do 10 mln cykli), co przekłada się na niezawodność całego systemu.
• Bezpieczna separacja: Wysoka wytrzymałość dielektryczna zapewnia skuteczną ochronę niskonapięciowych obwodów sterujących przed wpływem obciążeń wysokoprądowych.

Parametry Techniczne

• Producent: Tracon Electric
• Model: RJ11-12DC
• Napięcie sterujące cewki: 12 V DC
• Konfiguracja styków: 3×CO (Trzy styki przełączne)
• Prąd znamionowy styków (AC1): 30 A / 230 V AC
• Prąd znamionowy styków (DC): 30 A / 28 V DC
• Rezystancja styków: ≤ 50 mΩ
• Trwałość mechaniczna: ≥ 10^7 cykli
• Temperatura pracy: -40°C do +55°C

Zastosowanie w nowoczesnych instalacjach

Model RJ11-12DC znajduje szerokie zastosowanie w profesjonalnych rozwiązaniach:

• Automatyka w pojazdach specjalnych, kamperach i jachtach – sterowanie wyciągarkami, pompami i oświetleniem dużej mocy.
• Systemy zasilania rezerwowego i magazyny energii zasilane napięciem 12V DC.
• Przemysłowe układy sterowania maszyn wykorzystujące standard napięciowy 12V DC.
• Systemy HVAC i nawadniania – załączanie silników i wentylatorów o dużym poborze prądu.
• Układy fotowoltaiczne (PV) – sterowanie odbiornikami prądu stałego i separacja faz po stronie AC.

Wskazówka techniczna: Przekaźnik RJ11-12DC dzięki trzem torom o obciążalności 30A pozwala na znaczną oszczędność miejsca w szafie sterowniczej, zastępując większe gabarytowo styczniki. Przy sterowaniu obciążeniami o charakterze indukcyjnym, zaleca się stosowanie diody zabezpieczającej równolegle do cewki, aby wyeliminować szpilki napięciowe przy wyłączaniu przekaźnika.
