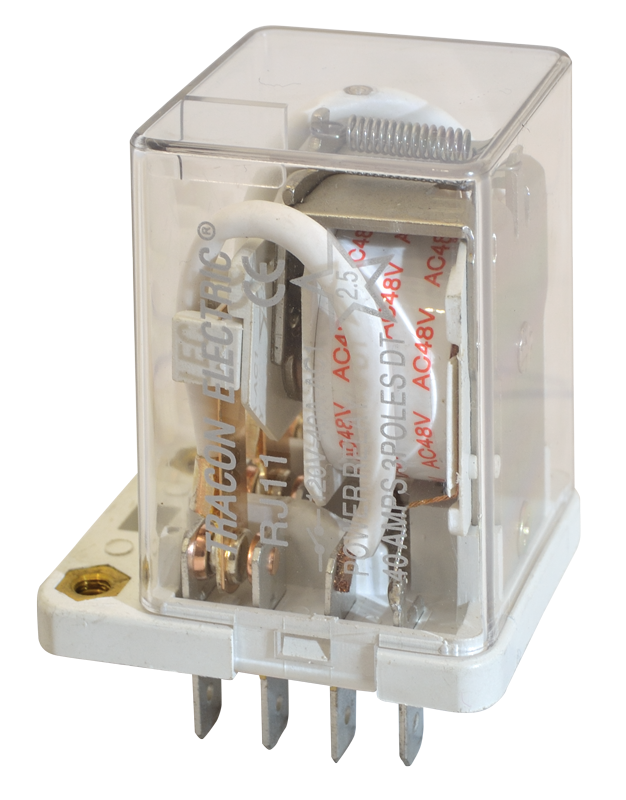

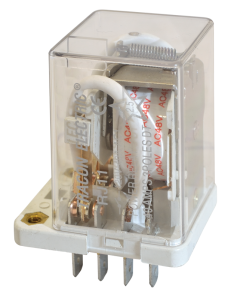

Przekaźnik o dużej mocy RJ11-12AC

Cewka 12V AC | Styki 3×CO (Przełączne) | Obciążalność 30A | Tracon Electric

Przekaźnik mocy RJ11-12AC marki Tracon Electric to wysokowydajny element wykonawczy zaprojektowany do pracy w układach sterowania o niskim napięciu zmiennym 12V AC. Wyposażony w trzy niezależne styki przełączne (3×CO) o imponującej obciążalności 30A każdy, umożliwia bezpośrednie zarządzanie odbiornikami trójfazowymi lub wieloma obwodami dużej mocy w systemach niskonapięciowych.

Główne zalety przekaźnika RJ11-12AC:

• Ekstremalna wydajność 30A: Wysoka obciążalność prądowa na każdym z trzech torów pozwala na bezpieczne sterowanie grzałkami, silnikami oraz systemami oświetlenia o dużym poborze prądu.
• Konfiguracja 3×CO (3PDT): Trzy pary styków przełącznych oferują maksymalną elastyczność – od sterowania silnikami 3-fazowymi po pełną separację galwaniczną trzech różnych sygnałów wykonawczych w jednym urządzeniu.
• Napięcie sterujące 12V AC: Idealnie współpracuje z systemami zasilanymi napięciem bezpiecznym, transformatorami dzwonkowymi oraz specyficznymi sterownikami automatyki.
• Wysoka trwałość mechaniczna: Solidna konstrukcja mechanizmu przełączającego gwarantuje długą żywotność (do 10 mln cykli), co przekłada się na niezawodność całego systemu.
• Bezpieczna separacja: Wysoka wytrzymałość dielektryczna zapewnia skuteczną ochronę niskonapięciowych obwodów sterujących przed wpływem obciążeń wysokoprądowych.

Parametry Techniczne

• Producent: Tracon Electric
• Model: RJ11-12AC
• Napięcie sterujące cewki: 12 V AC (50/60 Hz)
• Konfiguracja styków: 3×CO (Trzy styki przełączne)
• Prąd znamionowy styków (AC1): 30 A / 230 V AC
• Prąd znamionowy styków (DC): 30 A / 28 V DC
• Rezystancja styków: ≤ 50 mΩ
• Trwałość mechaniczna: ≥ 10^7 cykli
• Temperatura pracy: -40°C do +55°C

Zastosowanie w nowoczesnych instalacjach

Model RJ11-12AC znajduje szerokie zastosowanie w profesjonalnych rozwiązaniach:

• Bezpośrednie załączanie przemysłowych grzałek elektrycznych i promienników w systemach niskonapięciowych.
• Sterowanie wentylatorami, pompami i kompresorami w systemach HVAC zasilanych napięciem 12V AC.
• Automatyka budynkowa – zarządzanie sekcjami oświetlenia lub obwodami gniazd przy użyciu napięć bezpiecznych.
• Systemy zasilania rezerwowego – przełączanie faz lub źródeł zasilania w małych rozdzielnicach.
• Szafy sterownicze maszyn, gdzie wymagana jest duża wydajność prądowa przy zachowaniu kompaktowej budowy przekaźnika.

Wskazówka techniczna: Przekaźnik RJ11-12AC dzięki trzem torom o obciążalności 30A pozwala na znaczną oszczędność miejsca w szafie sterowniczej, zastępując większe gabarytowo styczniki. Przy podłączaniu obciążeń o charakterze indukcyjnym, solidne styki 30A zapewniają odpowiedni margines bezpieczeństwa podczas rozruchu.
