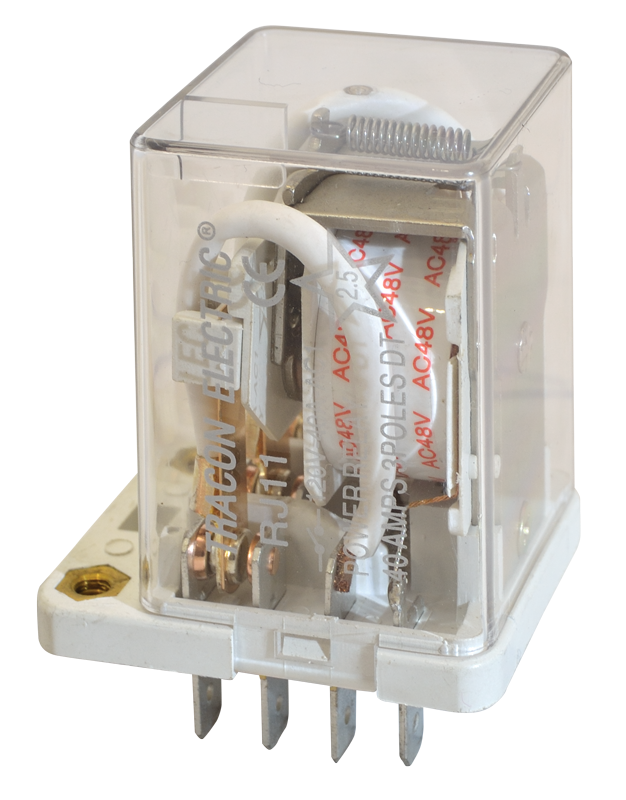

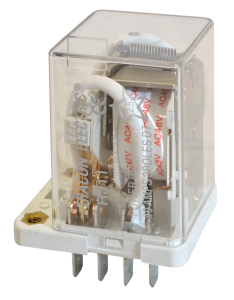

Przekaźnik o dużej mocy RJ11-110DC

Cewka 110V DC | Styki 3×CO (Przełączne) | Obciążalność 30A | Tracon Electric

Przekaźnik mocy RJ11-110DC marki Tracon Electric to zaawansowany, wysokoprądowy element wykonawczy zaprojektowany do pracy w układach sterowania prądu stałego o napięciu 110V DC. Wyposażony w trzy niezależne styki przełączne (3×CO) o potężnej obciążalności 30A każdy, umożliwia bezpośrednie zarządzanie odbiornikami trójfazowymi lub rozdzielanie sygnałów o dużym natężeniu w specjalistycznych instalacjach przemysłowych i energetycznych.

Główne zalety przekaźnika RJ11-110DC:

• Imponująca obciążalność 30A: Zdolność do bezpiecznego przełączania prądu o natężeniu 30A na każdym z trzech torów pozwala na sterowanie grzałkami, silnikami oraz systemami oświetlenia o dużym poborze mocy.
• Konfiguracja 3×CO (3PDT): Trzy pary styków przełącznych oferują maksymalną elastyczność w projektowaniu układów – od sterowania silnikami 3-fazowymi po pełną separację galwaniczną trzech różnych obwodów w jednym urządzeniu.
• Cewka 110V DC: Dedykowany do systemów automatyki wykorzystujących standard napięciowy 110V DC, powszechny w energetyce zawodowej, kolejnictwie oraz przemyśle ciężkim.
• Wysoka trwałość i niezawodność: Solidna konstrukcja mechaniczna gwarantuje długą żywotność (do 10 mln cykli), co jest kluczowe w systemach wymagających najwyższej pewności działania i ciągłości pracy.
• Bezpieczna separacja: Wysoka wytrzymałość dielektryczna zapewnia skuteczną ochronę obwodów sterujących 110V DC przed wpływem wysokoprądowych obciążeń po stronie wykonawczej.

Parametry Techniczne

• Producent: Tracon Electric
• Model: RJ11-110DC
• Napięcie sterujące cewki: 110 V DC
• Konfiguracja styków: 3×CO (Trzy styki przełączne)
• Prąd znamionowy styków (AC1): 30 A / 230 V AC
• Prąd znamionowy styków (DC): 30 A / 28 V DC
• Rezystancja styków: ≤ 50 mΩ
• Trwałość mechaniczna: ≥ 10^7 cykli
• Temperatura pracy: -40°C do +55°C

Zastosowanie w specjalistycznej automatyce

Model RJ11-110DC znajduje szerokie zastosowanie w profesjonalnych instalacjach:

• Automatyka kolejowa i taborowa wykorzystująca napięcia sterownicze 110V DC do zarządzania systemami dużej mocy.
• Systemy zasilania gwarantowanego (UPS) oraz szafy sterownicze w elektrowniach i podstacjach trakcyjnych.
• Przemysłowe układy sterowania procesami technologicznymi wymagające jednoczesnego przełączania trzech faz lub obwodów.
• Zabezpieczenia i układy sygnalizacji w szafach sterowniczych wysokiego napięcia.
• Modernizacja i serwis urządzeń opartych na standardzie sterowania 110V DC, gdzie wymagana jest duża wydajność prądowa.

Wskazówka techniczna: Przekaźnik RJ11-110DC dzięki trzem torom o obciążalności 30A pozwala na znaczną oszczędność miejsca w szafie sterowniczej, zastępując większe gabarytowo styczniki prądu stałego. Przy sterowaniu obciążeniami o charakterze indukcyjnym, solidne styki 30A zapewniają odpowiedni margines bezpieczeństwa podczas gaszenia łuku elektrycznego.
