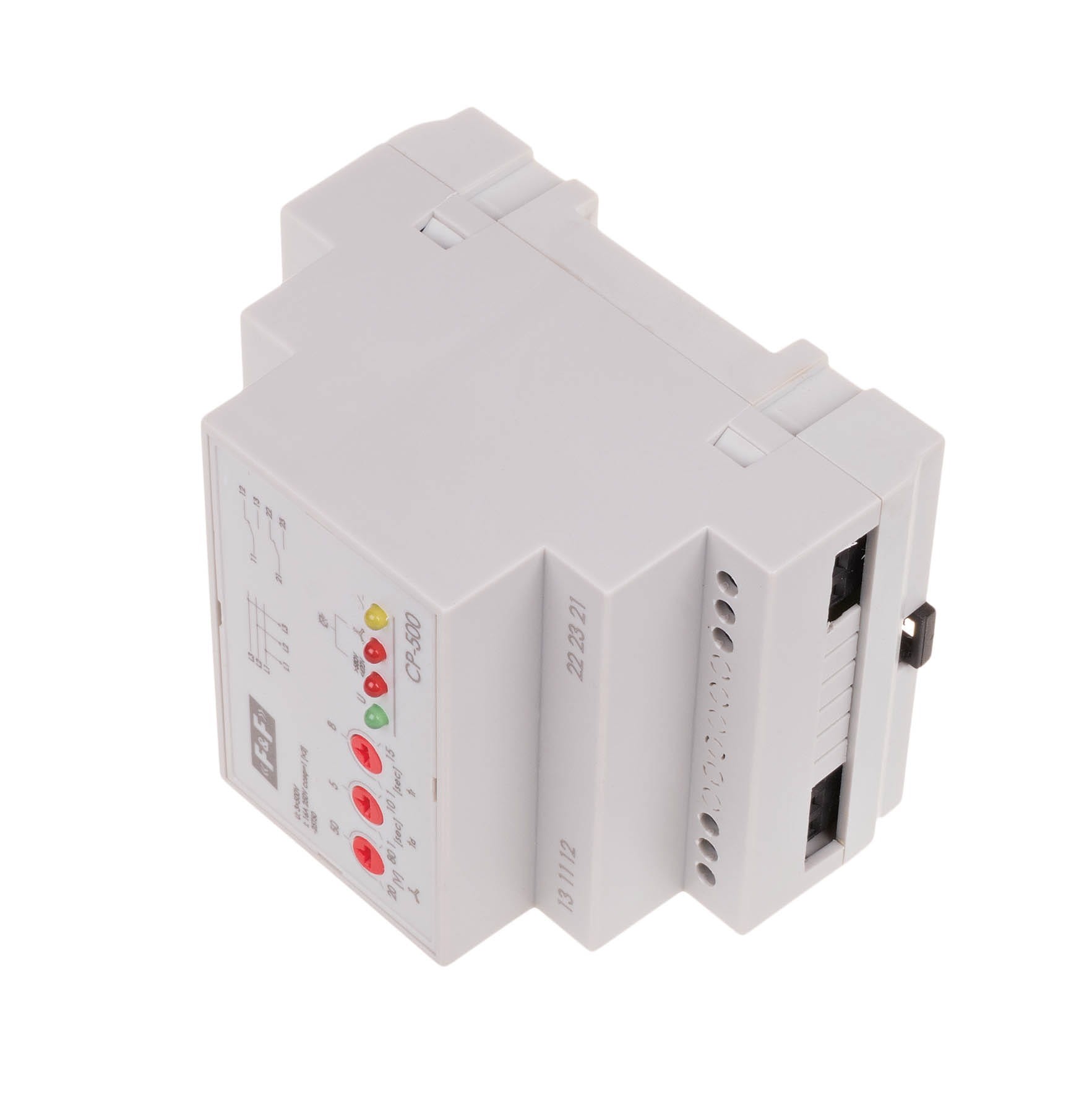

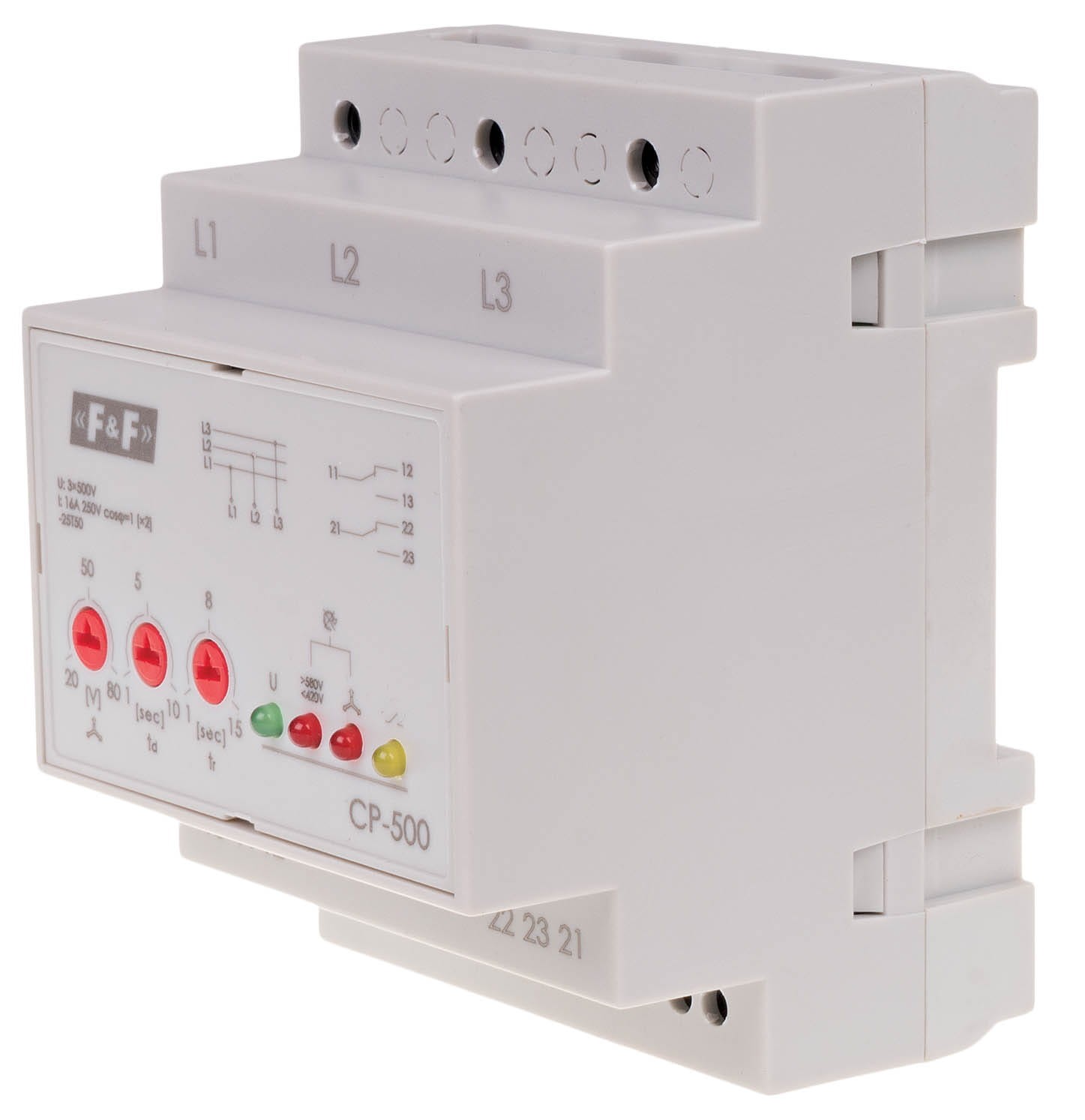

Przekaźnik Napięciowy Trójfazowy CP-500 F&F

Kontrola Sieci 3 × 500 V AC (Bez Przewodu Neutralnego N)

CP-500 to przekaźnik napięciowy trójfazowy firmy F&F, przeznaczony do kompleksowego zabezpieczania odbiorników zasilanych z sieci trójfazowej 3 × 500 V AC, która nie posiada przewodu neutralnego (N). Jest to kluczowy element ochronny dla silników elektrycznych i innych urządzeń trójfazowych przed nieprawidłowymi parametrami zasilania.

Funkcje Zabezpieczające

Przekaźnik CP-500 monitoruje napięcie międzyfazowe i chroni przed szeregiem nieprawidłowości, które mogłyby uszkodzić silnik. Otwiera styki (odłącza zasilanie) w przypadku wystąpienia którejkolwiek z poniższych anomalii:

• Zanik napięcia w co najmniej jednej fazie.
• Spadek napięcia fazy poniżej 240 V.
• Symetryczny spadek napięcia poniżej 420 V.
• Symetryczny wzrost napięcia powyżej 580 V.
• Asymetria napięć między fazami (regulowany próg zadziałania: 40 V ÷ 80 V).
• Zmiana kolejności faz (zabezpieczenie kierunku obrotów silnika).

Działanie i Parametry Użytkowe

• Zasada Działania: Przy prawidłowych parametrach sieci, styki wyjściowe przekaźnika są zamknięte (NO/NC). Wystąpienie anomalii na czas dłuższy niż ustawiony czas zadziałania powoduje otwarcie styków.
• Automatyczny Powrót: Po powrocie prawidłowych parametrów zasilania, zamknięcie styków nastąpi automatycznie, ale z regulowanym opóźnieniem czasowym.
• Regulowane Czasy:
  • Czas zadziałania przy asymetrii: regulowany w zakresie 1 s ÷ 10 s.
  • Czas powrotu (załączenia): regulowany w zakresie 1 s ÷ 15 s.
  • Czas zadziałania przy nadnapięciu (580 V): 0,5 s (stały).
  • Czas zadziałania przy podnapięciu (420 V): 5 s (stały).

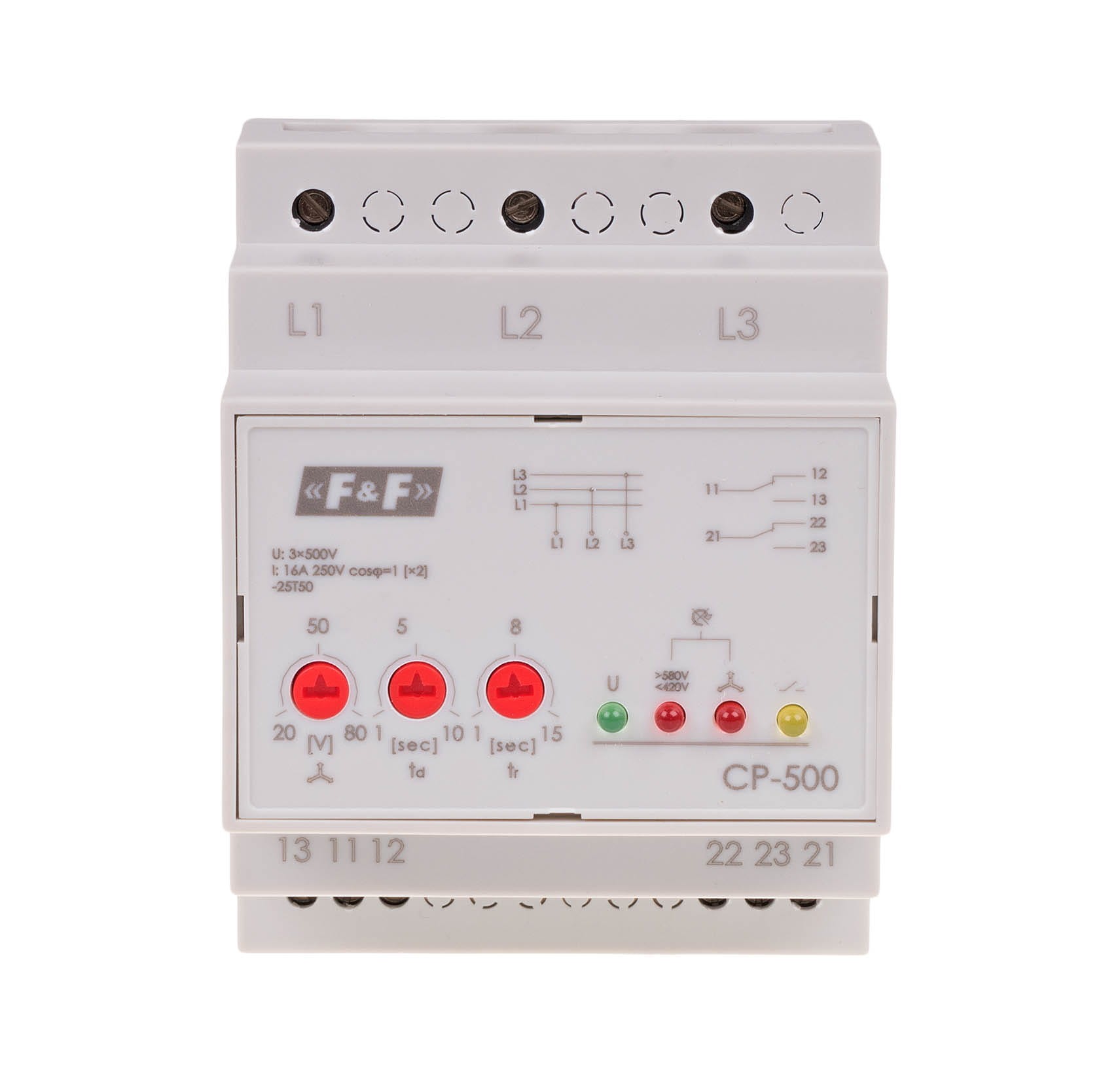

• Wskaźniki: Kontrola zasilania i stanu pracy jest sygnalizowana przez 4 diody LED.

Dane Techniczne CP-500
