Przekaźnik napięciowy do instalacji fotowoltaicznych CP-721-FPV F&F

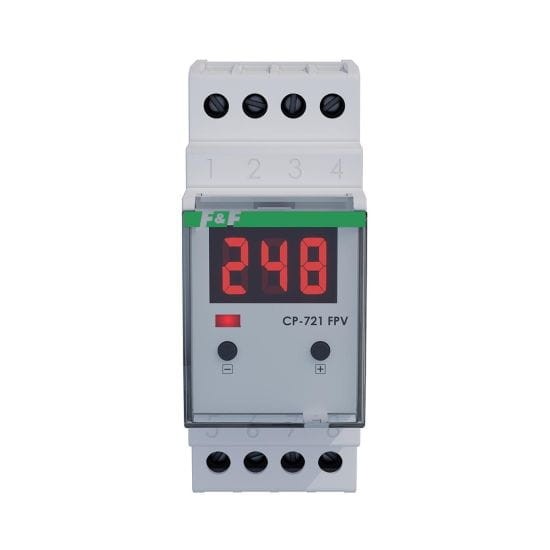

CP-721-FPV to jednofazowy, programowalny przekaźnik napięciowy firmy F&F, dedykowany specjalnie do zastosowania w instalacjach fotowoltaicznych (PV). Jego głównym celem jest zwiększenie autokonsumpcji i zapobieganie wyłączeniom falownika spowodowanym zbyt wysokim napięciem w sieci.

Zastosowanie i Działanie w PV

W momencie dużej produkcji energii przez instalację PV i małego poboru własnego, napięcie w sieci domowej może wzrosnąć. Falowniki mają wbudowane zabezpieczenia, które przy przekroczeniu normatywnego napięcia sieci automatycznie się wyłączają, wstrzymując produkcję energii. Przekaźnik CP-721-FPV temu zapobiega, sterując dodatkowym obciążeniem:

1. Monitorowanie: Przekaźnik w trybie ciągłym monitoruje napięcie w sieci zasilającej i wyświetla jego aktualną wartość na cyfrowym wyświetlaczu.
2. Aktywacja Obciążenia: Gdy zmierzone napięcie przekroczy nastawiony poziom (Uon) i utrzyma się powyżej niego przez nastawiony czas (Ton), przekaźnik załącza styk 1 × NO.
3. Zwiększenie Autokonsumpcji: Do załączanego styku podłącza się dodatkowy odbiornik dużej mocy (np. bojler, grzałkę do CWU), który w ten sposób "odbiera" nadmiar energii. Obciążenie sieci zostaje zwiększone, co skutecznie obniża napięcie w instalacji, chroniąc falownik przed wyłączeniem.
4. Wyłączenie Obciążenia: Styk przekaźnika zostaje wyłączony, gdy napięcie spadnie poniżej wartości (Uon − Histereza) i utrzyma się poniżej tego poziomu przez nastawiony czas (Toff).

Kluczowe Programowalne Funkcje

Użytkownik ma pełną kontrolę nad parametrami, co pozwala na precyzyjne dopasowanie działania przekaźnika do specyfiki danej instalacji:

• Napięcie Załączenia Styku (Uon): Nastawa precyzyjnego progu napięcia, przy którym ma nastąpić załączenie obciążenia (zakres: 245 ÷ 265 V, krok 1 V).
• Opóźnienie Załączenia (Ton): Czas, po jakim przekaźnik załączy obciążenie po przekroczeniu Uon (zakres: 0 ÷ 999 s).
• Opóźnienie Wyłączenia (Toff): Czas, po jakim przekaźnik wyłączy obciążenie po spadku napięcia (zakres: 0 ÷ 999 s).
• Histereza Wyłączenia Styku (hys): Wartość napięcia, o jaką musi spaść napięcie od Uon, aby wyłączyć obciążenie (zakres: 1 ÷ 10 V, krok 0,5 V). Zapobiega to "migotaniu" przekaźnika.
• Zabezpieczenie Termiczne: Przekaźnik posiada wbudowane zabezpieczenie chroniące go przed przegrzaniem.

Dane Techniczne

• Typ: Jednofazowy.
• Napięcie zasilania/Zakres pomiaru: 150 ÷ 300 V AC.
• Element wykonawczy: Przekaźnik (konfiguracja styków 1 × NO – normalnie otwarty).
• Maksymalny prąd obciążenia: 16 A.
• Montaż: Na szynie 35 mm (DIN).
• Wymiary: 2 moduły (35 mm).
• Wyświetlacz: 3-cyfrowy LED.
• Dokładność pomiaru: ±1 V.
• Stopień ochrony: IP20.
