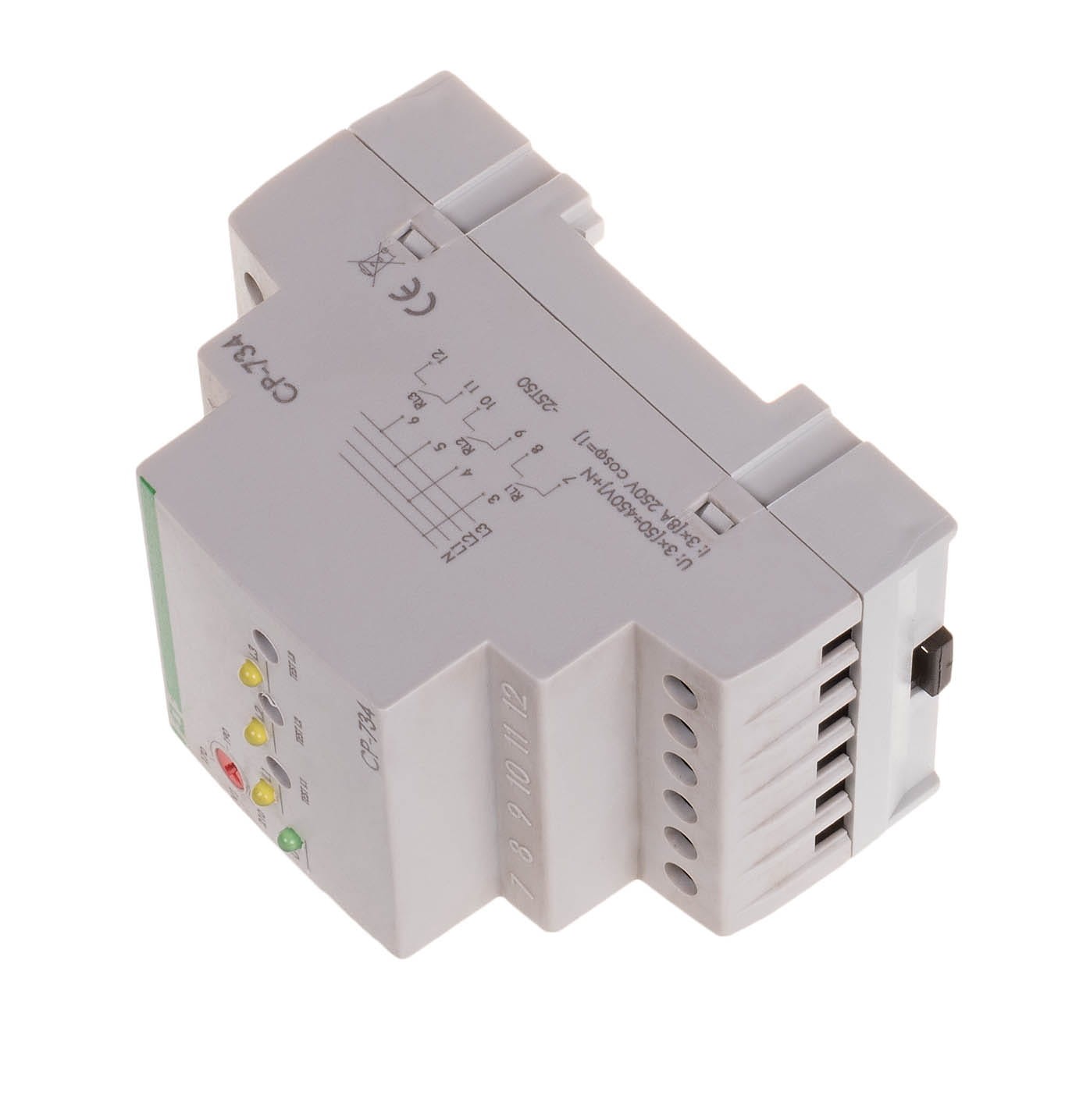

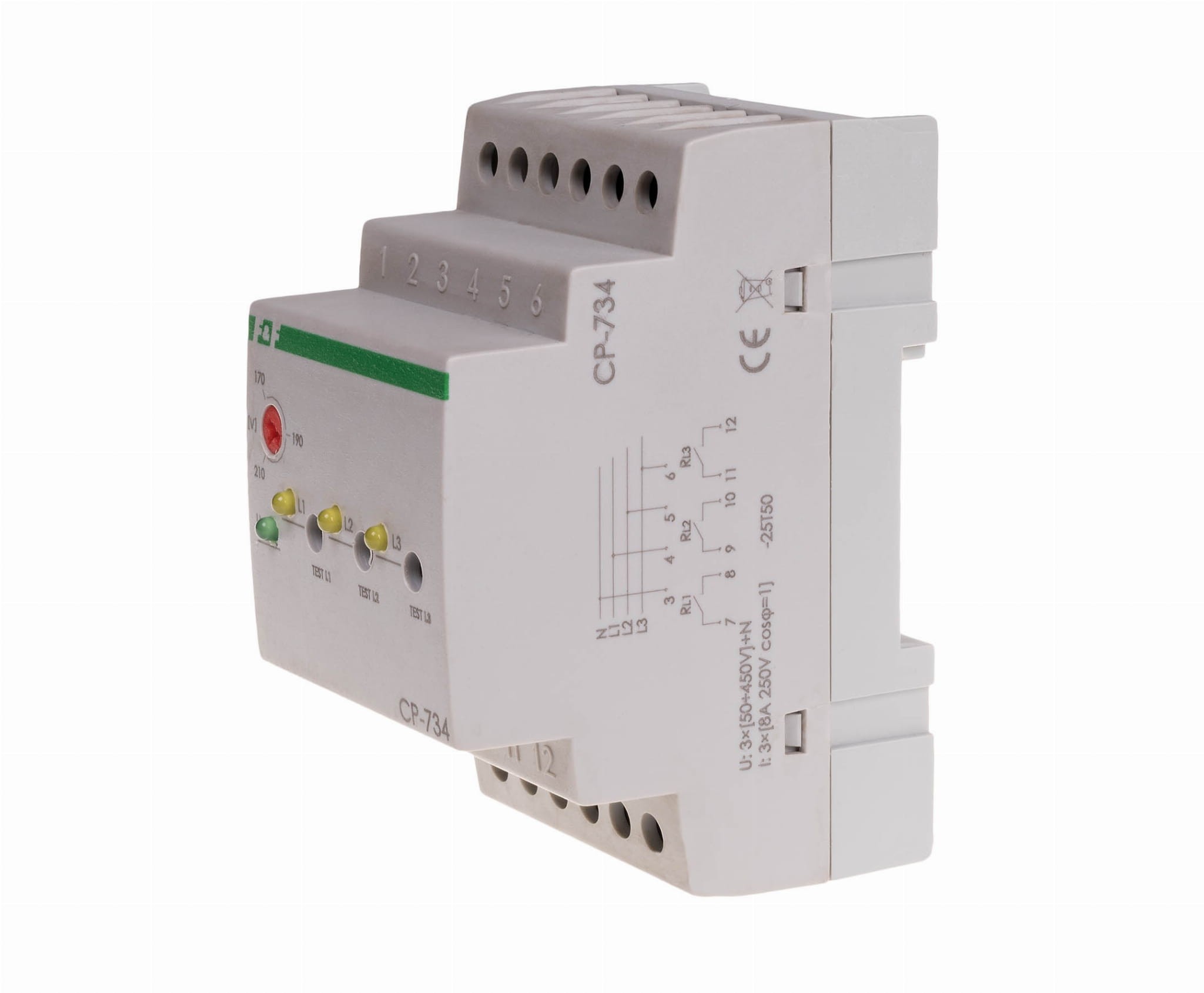

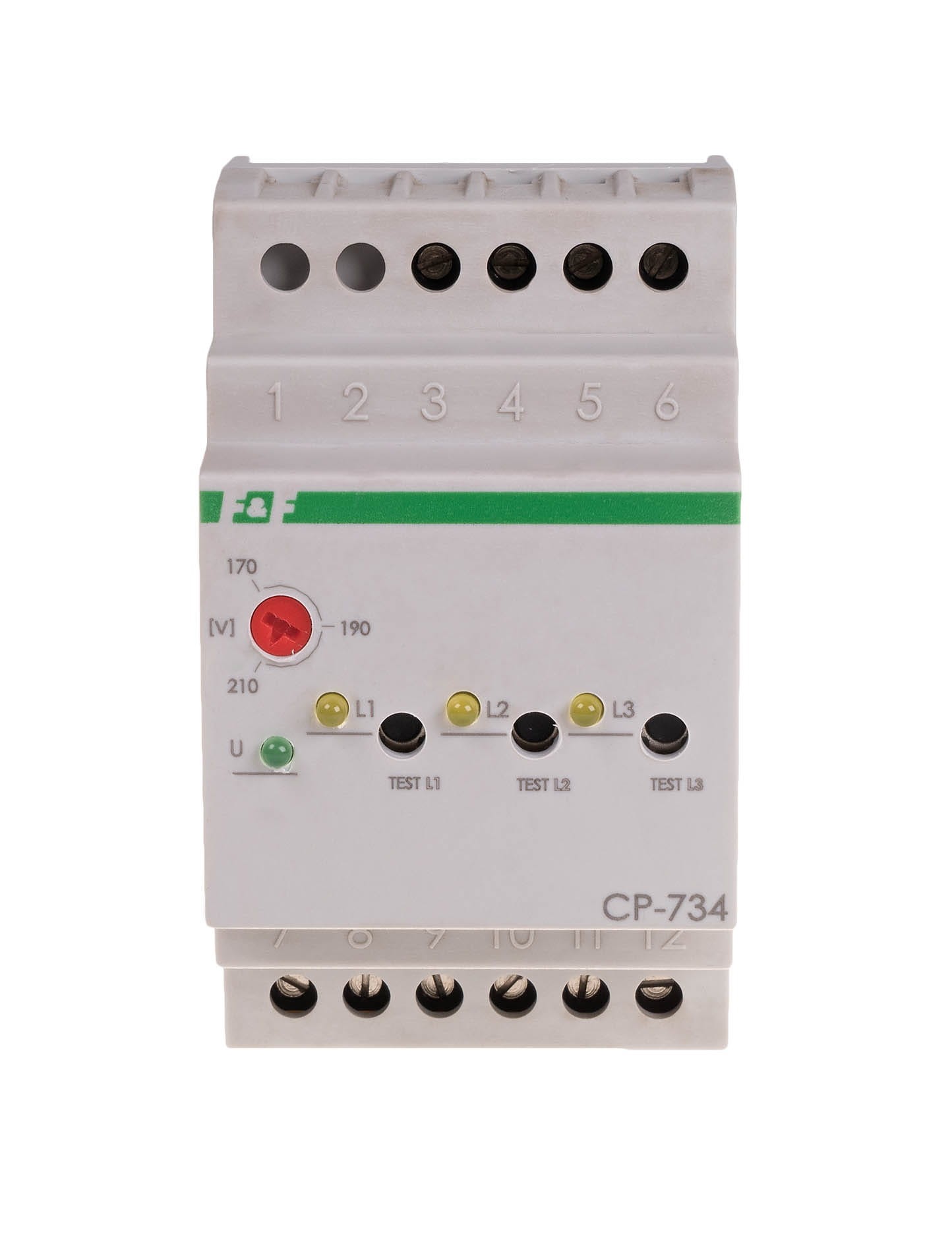

Przekaźnik Napięciowy Podnapięciowy CP-734 F&F

CP-734 to trójfazowy przekaźnik podnapięciowy (tzw. "kontrola minimalna") firmy F&F, służący do monitorowania sieci 3-fazowej i zabezpieczania odbiorników przed skutkami zbyt niskiego napięcia lub zaniku fazy.

Jest to wariant zbliżony funkcjonalnie do modelu CP-733, ale kluczowa różnica dotyczy konfiguracji styków wykonawczych.

Kluczowe Parametry i Różnica vs. CP-733

CP-734 monitoruje spadek napięcia w każdej z trzech faz. Jego najważniejszą cechą jest to, że w stanie normalnej pracy (napięcie w normie) styki pozostają zamknięte, co czyni go bardziej odpowiednim do bezpośredniego odłączania obwodów ochronnych lub zasilania styczników.


• Typ: Trójfazowy, Podnapięciowy (kontroluje tylko spadek napięcia).

• Napięcie Zasilania: 3×(50÷450 V)+N.

• Napięcie Zadziałania (Regulowane): 170 ÷ 210 V (nastawa dolnego progu U1).

• Element Wykonawczy: 3 × przekaźnik.
• Konfiguracja Styków: 3 x NO (Normalnie Otwarte).
  • UWAGA: W dokumentacji F&F jest to oznaczone jako 3 x NO* (co w stanie beznapięciowym oznacza styk otwarty), ale w stanie prawidłowego zasilania (czyli normalnej pracy) styki są zamknięte (pozycja załączona). W przypadku awarii styk otwiera się (rozwiera), odłączając sterowanie. Jest to typowe dla styków bezpieczeństwa.

• Maksymalny Prąd Obciążenia: 3 × 8 A.
• Czas Zadziałania: 0,5 s.
• Histereza Napięciowa Powrotu: 5 V.
• Blokada Czasowa: NIE (w przeciwieństwie do CP-730, nie ma funkcji blokady przy cyklicznych zmianach napięcia).
• Wymiary: 3 moduły (szerokość 52,5 mm), montaż na szynie TH-35 (DIN).

Zastosowanie i Działanie

CP-734 jest idealny do ochrony silników i innych odbiorników 3-fazowych przed uszkodzeniem spowodowanym pracą przy zbyt niskim napięciu, lub w przypadku zaniku fazy (częsta przyczyna zniszczenia silników).


• W Normalnej Pracy: Zasilanie jest prawidłowe, wszystkie 3 styki są zamknięte, umożliwiając przepływ prądu sterującego (np. do cewki stycznika załączającego silnik).

• W Awarji (Podnapięcie/Zanik): Gdy napięcie na którejkolwiek fazie spadnie poniżej 170-210 V, odpowiedni styk otwiera się (rozwiera), przerywając obwód sterujący i odłączając zasilany odbiornik.

• Zastosowania: Podobnie jak CP-733, może być używany w instalacjach BMS/PLC, ale jego konfiguracja styków (zamknięte w normie, otwarte przy awarii) jest bardziej typowa dla obwodów bezpieczeństwa i bezpośredniego sterowania cewkami styczników.

Podsumowując: Różni się od CP-733 głównie tym, że jego styki w stanie prawidłowego zasilania są zamknięte (CP-733 ma otwarte), co zmienia sposób jego wykorzystania w obwodzie sterowania.
