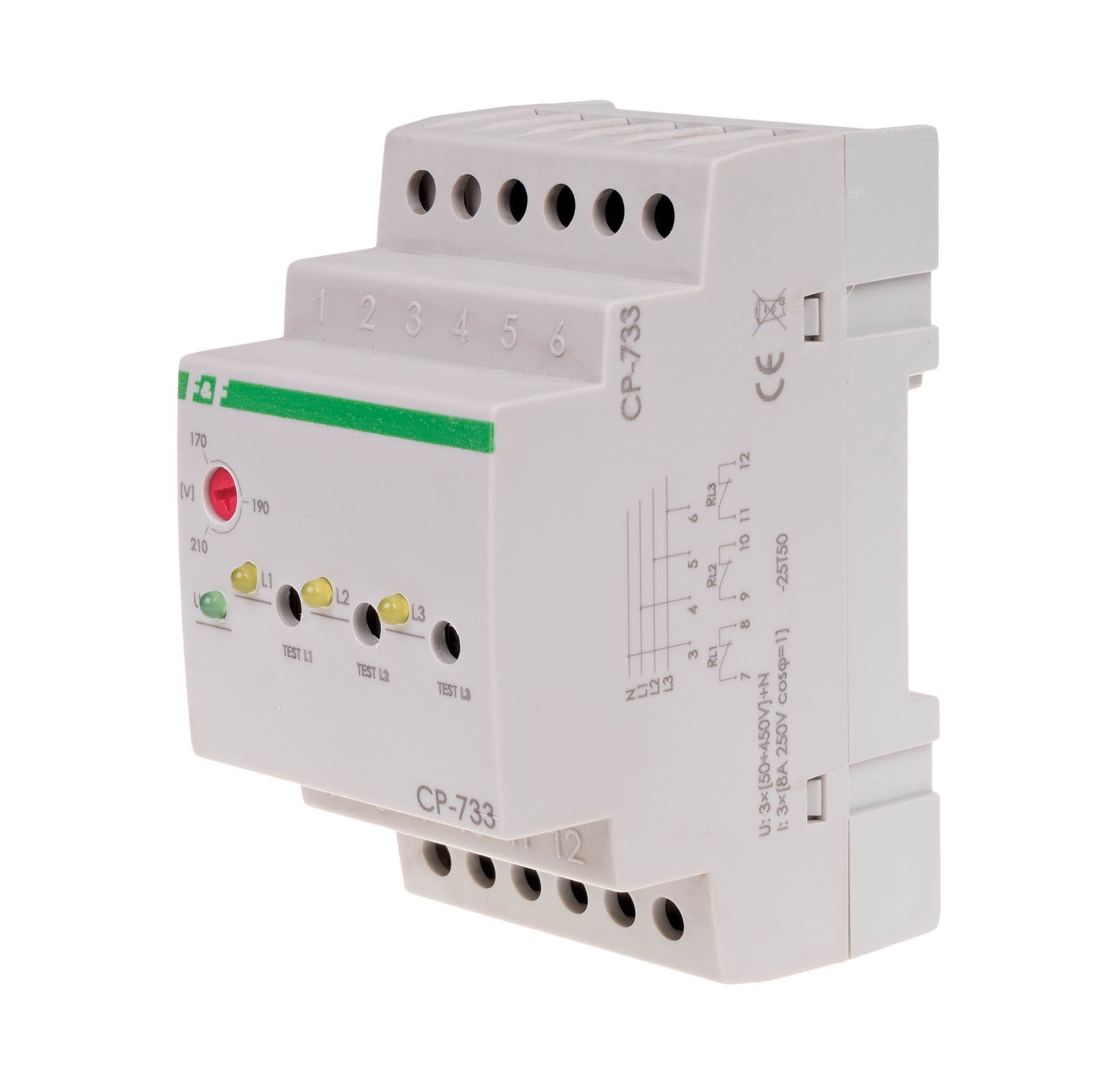

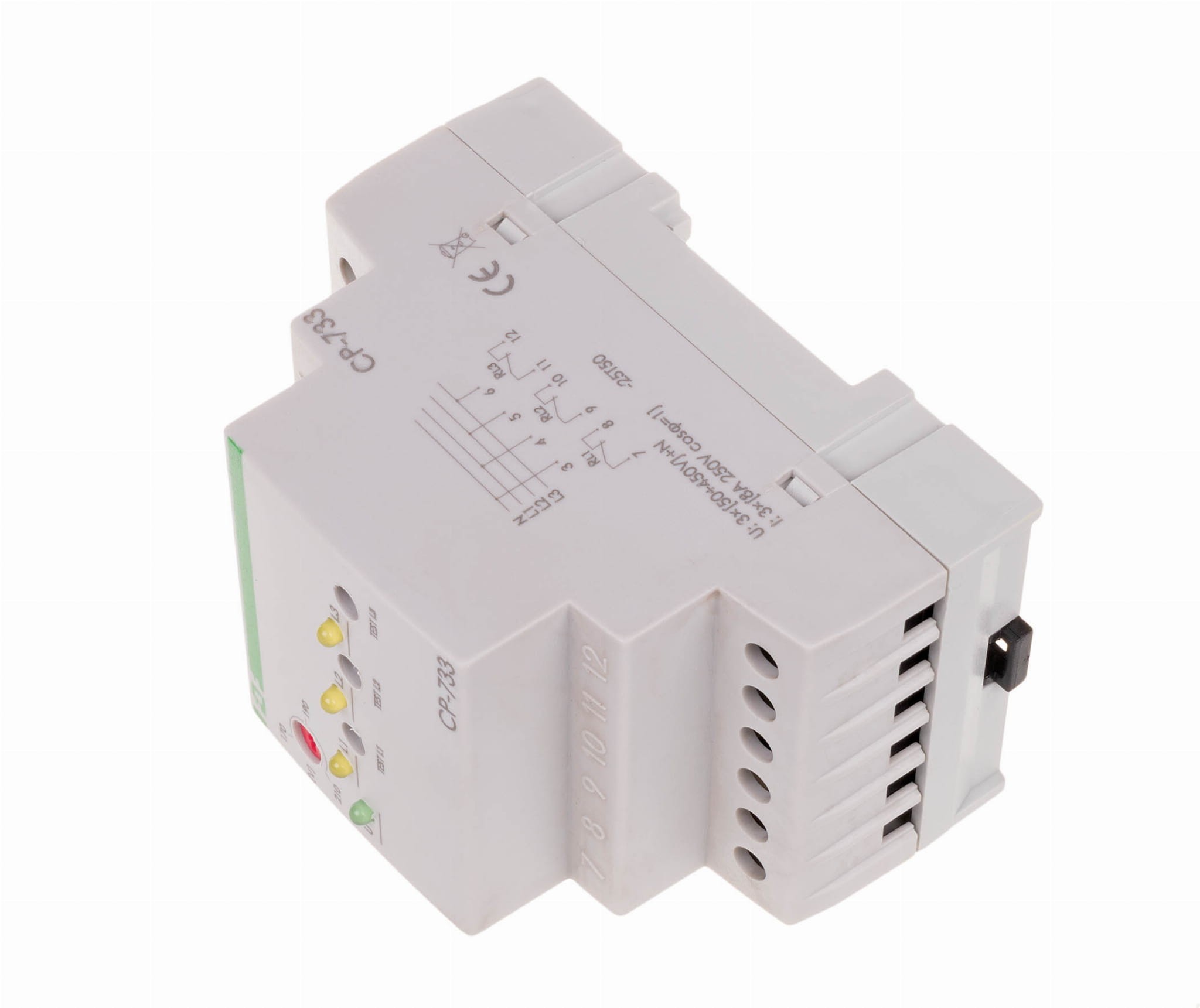

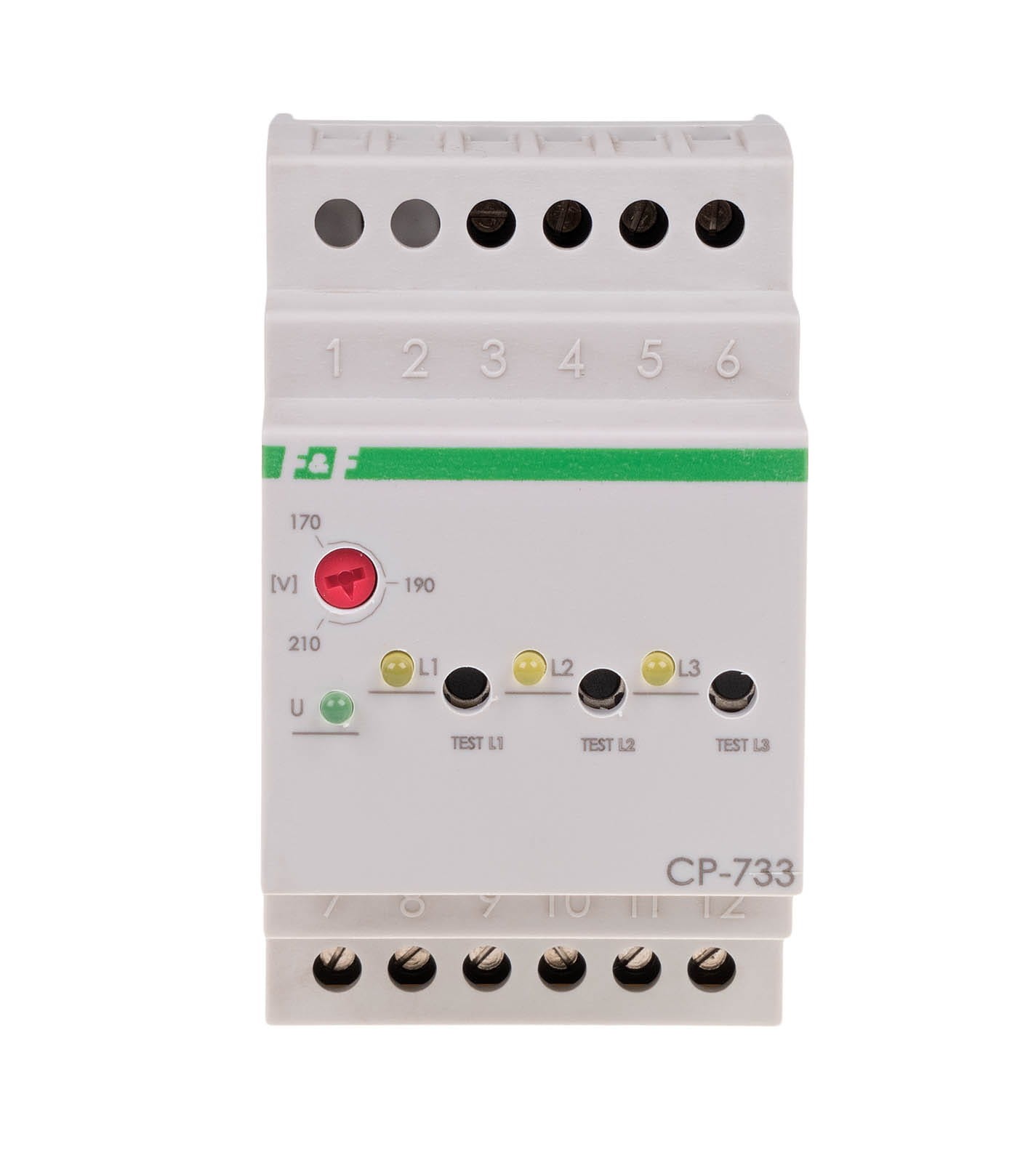

Przekaźnik Napięciowy Podnapięciowy CP-733 F&F

CP-733 to trójfazowy przekaźnik podnapięciowy (tzw. "kontrola minimalna") firmy F&F, zaprojektowany do zabezpieczenia odbiorników przed skutkami spadku napięcia lub zaniku jednej lub większej liczby faz w sieci trójfazowej.

Kluczowe Parametry i Funkcjonalność

W odróżnieniu od CP-730, ten przekaźnik skupia się wyłącznie na podnapięciu (zaniku fazy lub spadku napięcia poniżej nastawionego progu). Posiada on trzy niezależne styki (po jednym dla każdej fazy), co jest jego charakterystyczną cechą.


• Typ: Trójfazowy, Podnapięciowy (kontroluje tylko spadek napięcia).

• Napięcie Zasilania: 3×(50÷450 V)+N.

• Napięcie Zadziałania (Regulowane): 170 ÷ 210 V (nastawa dolnego progu U1).

• Element Wykonawczy: 3 × przekaźnik.
• Konfiguracja Styków: 3 x NO (Normalnie Otwarte). To oznacza, że w normalnych warunkach (napięcie w normie) styki są otwarte, a w przypadku awarii (spadek napięcia/zanik fazy) dany styk zamyka się (załącza), sygnalizując błąd.
• Maksymalny Prąd Obciążenia: 3 × 8 A.
• Czas Zadziałania: 0,5 s.
• Histereza Napięciowa Powrotu: 5 V.
• Wymiary: 3 moduły (szerokość 52,5 mm), montaż na szynie TH-35 (DIN).

Działanie i Zastosowanie

CP-733 jest stosowany głównie jako przekaźnik sygnalizacyjny w złożonych systemach sterowania:


• Sygnalizacja Błędu: W warunkach prawidłowego napięcia styki są otwarte. Gdy napięcie na którejkolwiek fazie spadnie poniżej ustawionego progu U1, odpowiedni styk natychmiast się zamyka (załącza), co jest sygnałem alarmowym.

• Systemy BMS/PLC: Jest idealny do instalacji BMS (Building Management System) lub PLC (Programmable Logic Controller) jako niezależny sygnał diagnostyczny o nieprawidłowościach w sieci zasilającej.

• Ochrona Odbiorników: Zabezpiecza odbiorniki przed pracą w warunkach zbyt niskiego napięcia, które może prowadzić do przeciążenia i uszkodzenia, zwłaszcza w przypadku silników.

Uwaga: Konfiguracja styków (3 x NO) i ich działanie (załączenie przy awarii) odróżnia go od standardowych przekaźników ochronnych, które zwykle rozwierają styk (odłączają zasilanie) przy przekroczeniu normy.
