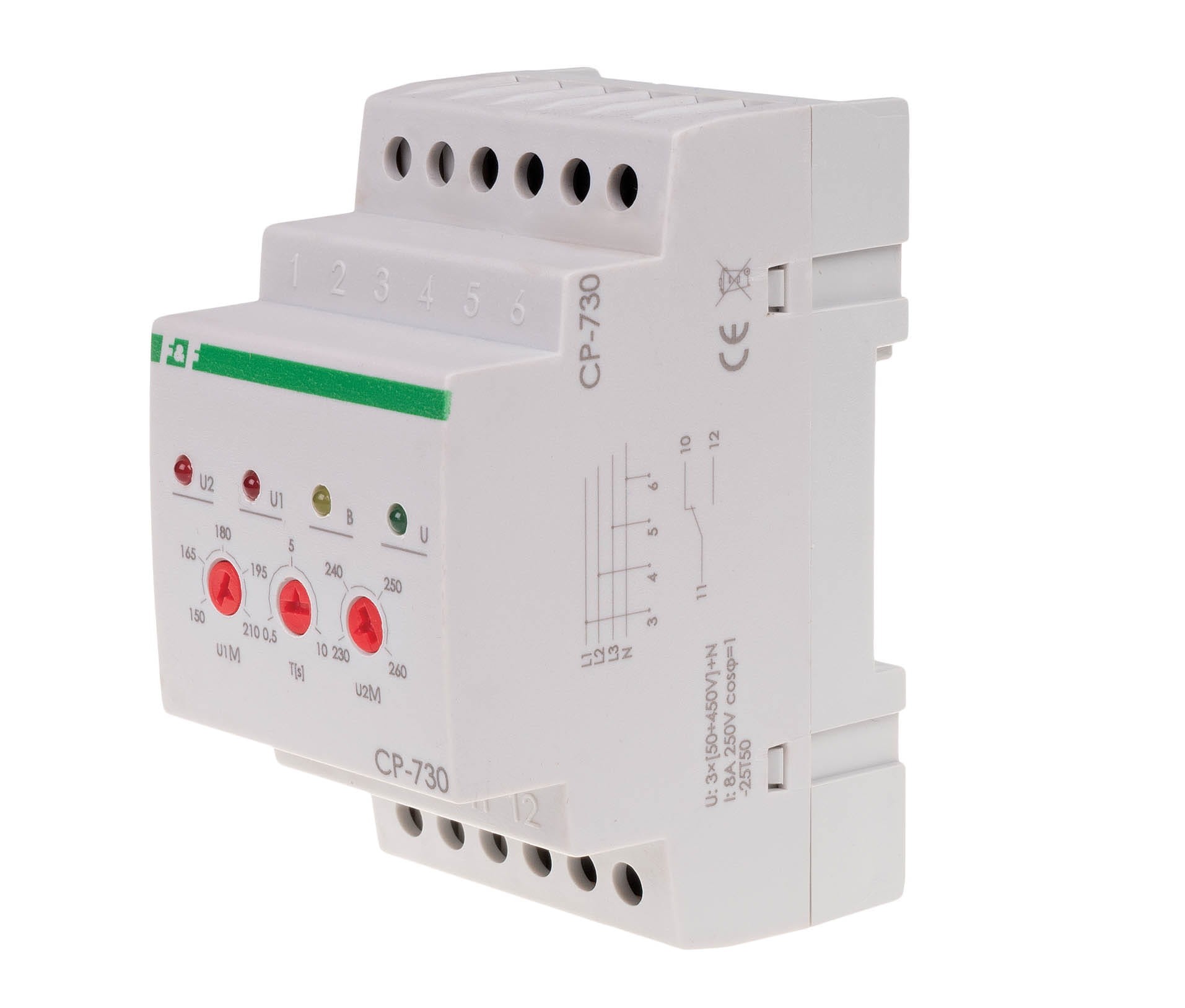

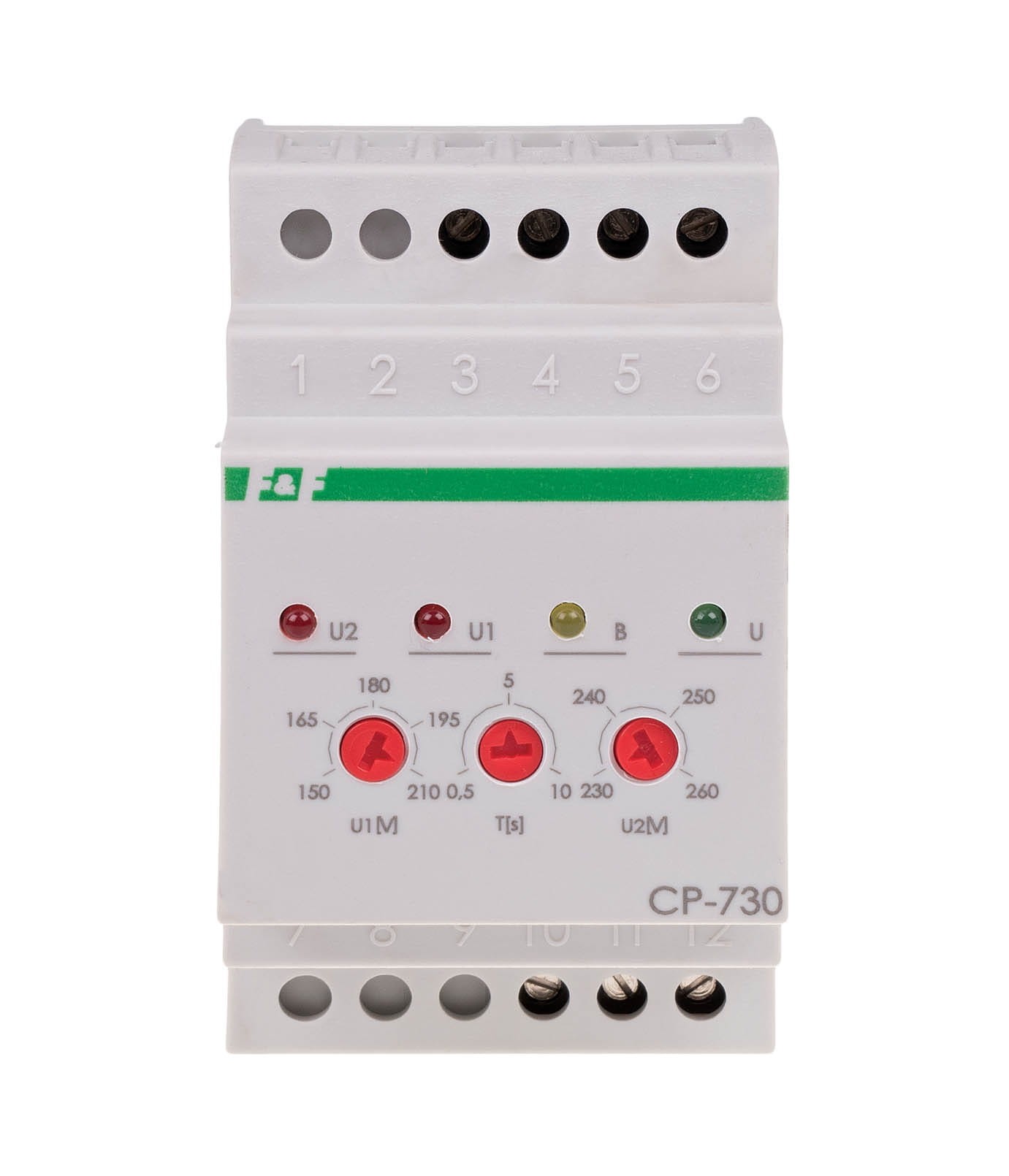

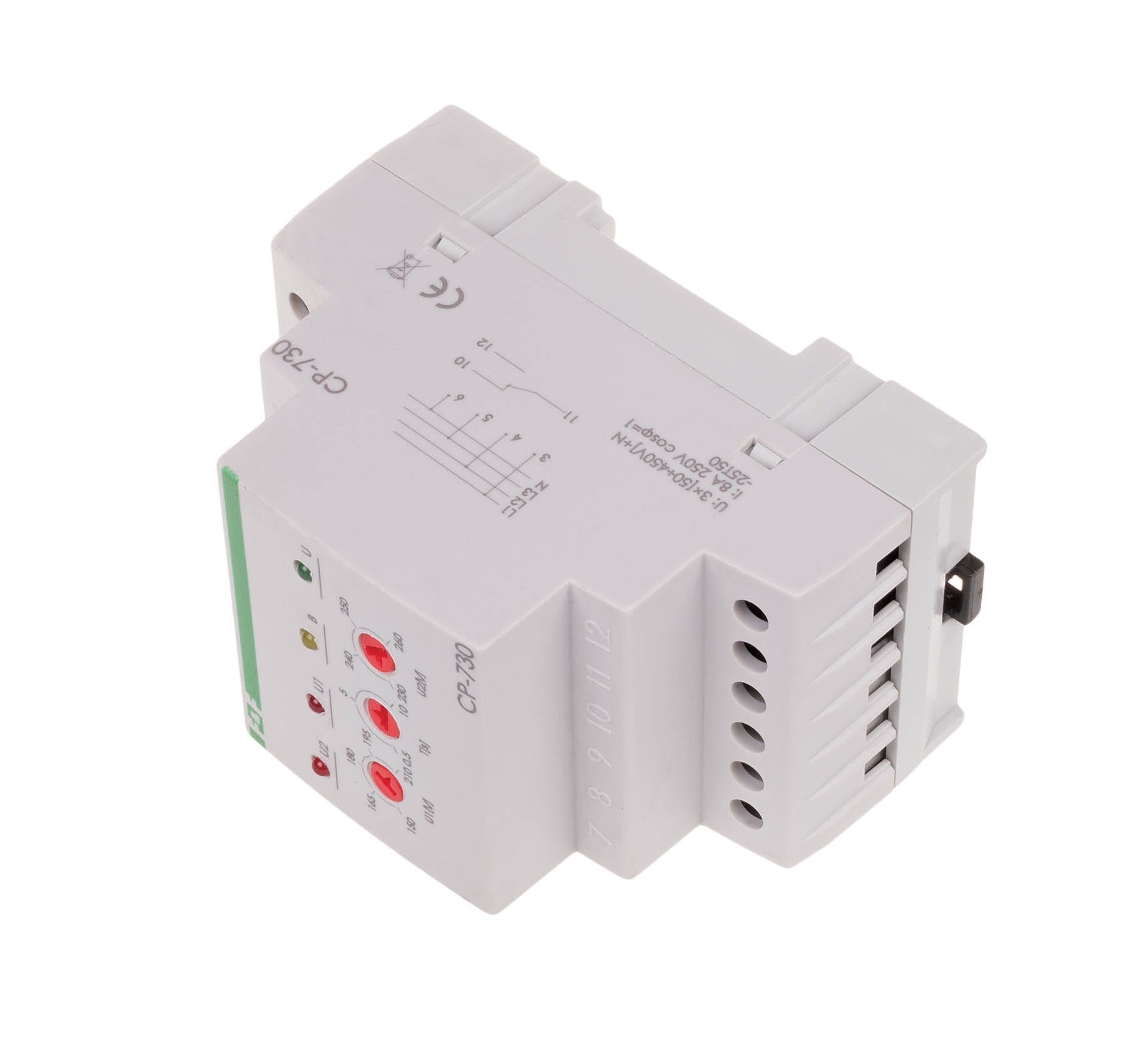

Przekaźnik Napięciowy Trójfazowy CP-730 F&F

CP-730 to trójfazowy przekaźnik napięciowy (tzw. "okno napięciowe") firmy F&F, przeznaczony do kompleksowej kontroli parametrów sieci 3-fazowej i zabezpieczenia odbiorników przed nieprawidłowym zasilaniem. Jest to wersja z blokadą czasową (podobnie jak jednofazowy CP-710), która chroni urządzenia przed uszkodzeniem na skutek niestabilności napięcia.

Kluczowe Parametry i Funkcjonalność

CP-730 monitoruje napięcia fazowe i odłącza obwód wykonawczy, jeśli napięcie na którejkolwiek z faz wyjdzie poza ustalone "okno napięciowe" (U1 - U2).


• Typ: Trójfazowy (3 x (50÷450 V) + N).

• Kontrolowane parametry: Kontrola nadnapięcia (U2) i podnapięcia (U1) w każdej z trzech faz.

• Regulacja Progu Dolnego (U1): 150 ÷ 210 V.

• Regulacja Progu Górnego (U2): 230 ÷ 260 V.

• Blokada Czasowa: TAK. W przypadku, gdy napięcie będzie cyklicznie przekraczało progi U1/U2 (min. 10 razy/minutę), przekaźnik blokuje się na 10 minut (styk w pozycji otwartej 11-10), chroniąc odbiorniki przed zbyt częstym załączaniem/wyłączaniem. Stan blokady sygnalizuje żółta dioda LED.

• Regulowany Czas Zadziałania (dla U1): Potencjometrem T można ustawić opóźnienie wyłączenia w zakresie 0,5 ÷ 10 s dla progu dolnego (U1), co pozwala zignorować chwilowe spadki napięcia.

• Prąd Znamionowy Styku: 10 A (Amper).
• Konfiguracja Styku: 1 x przełączny (NO/NC), separowany.

• Wymiary: Zajmuje 3 moduły (szerokość 52,5 mm), montaż na szynie TH-35 (DIN).

Zastosowanie

Przekaźnik CP-730 jest niezbędny do zabezpieczenia trójfazowych odbiorników – w szczególności silników elektrycznych, pomp, klimatyzatorów oraz innych urządzeń wrażliwych na wahania napięcia i asymetrię między fazami. Stosuje się go wszędzie tam, gdzie stabilność parametrów sieci 3-fazowej ma kluczowe znaczenie dla niezawodnej pracy i żywotności podłączonego sprzętu.
