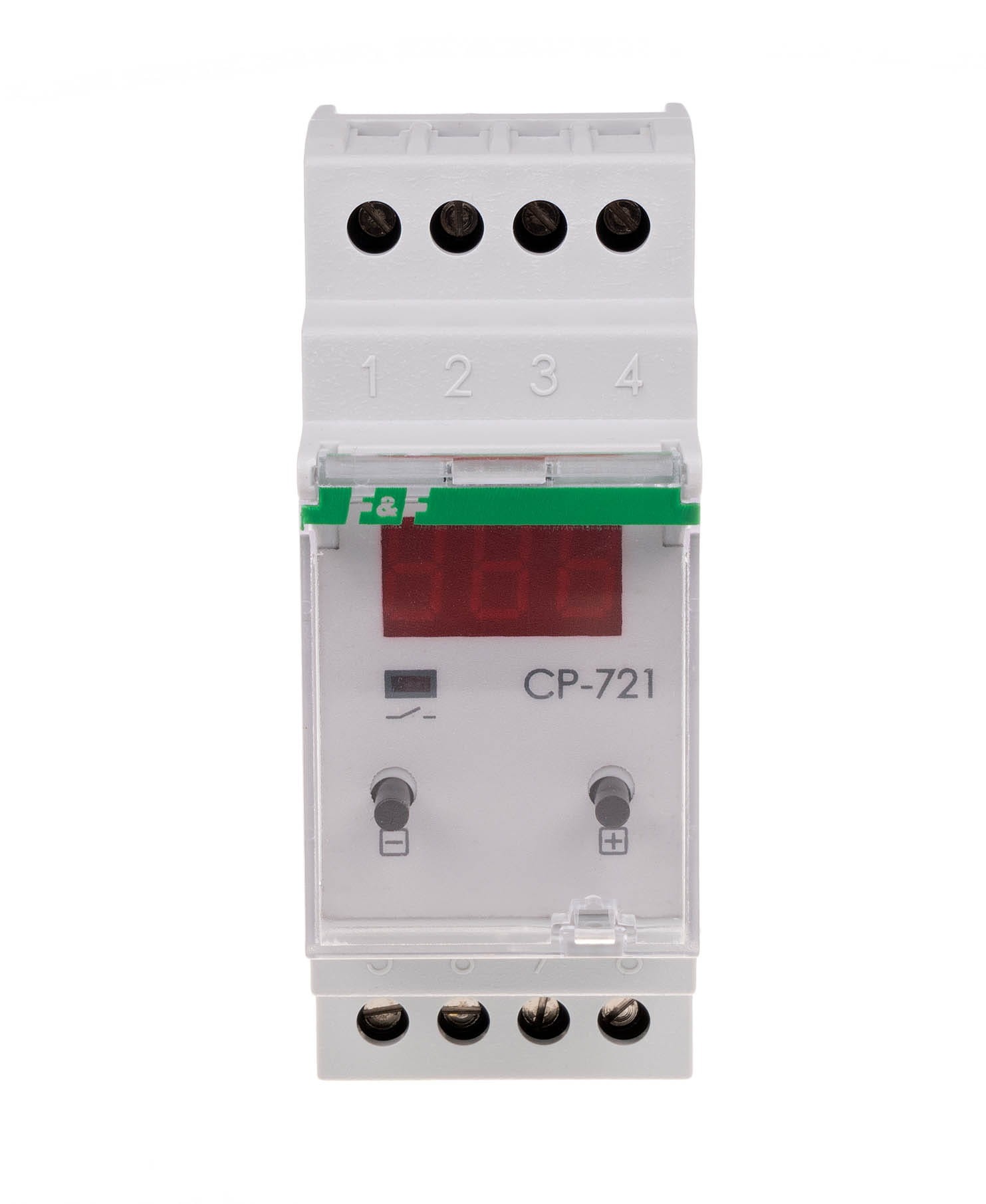

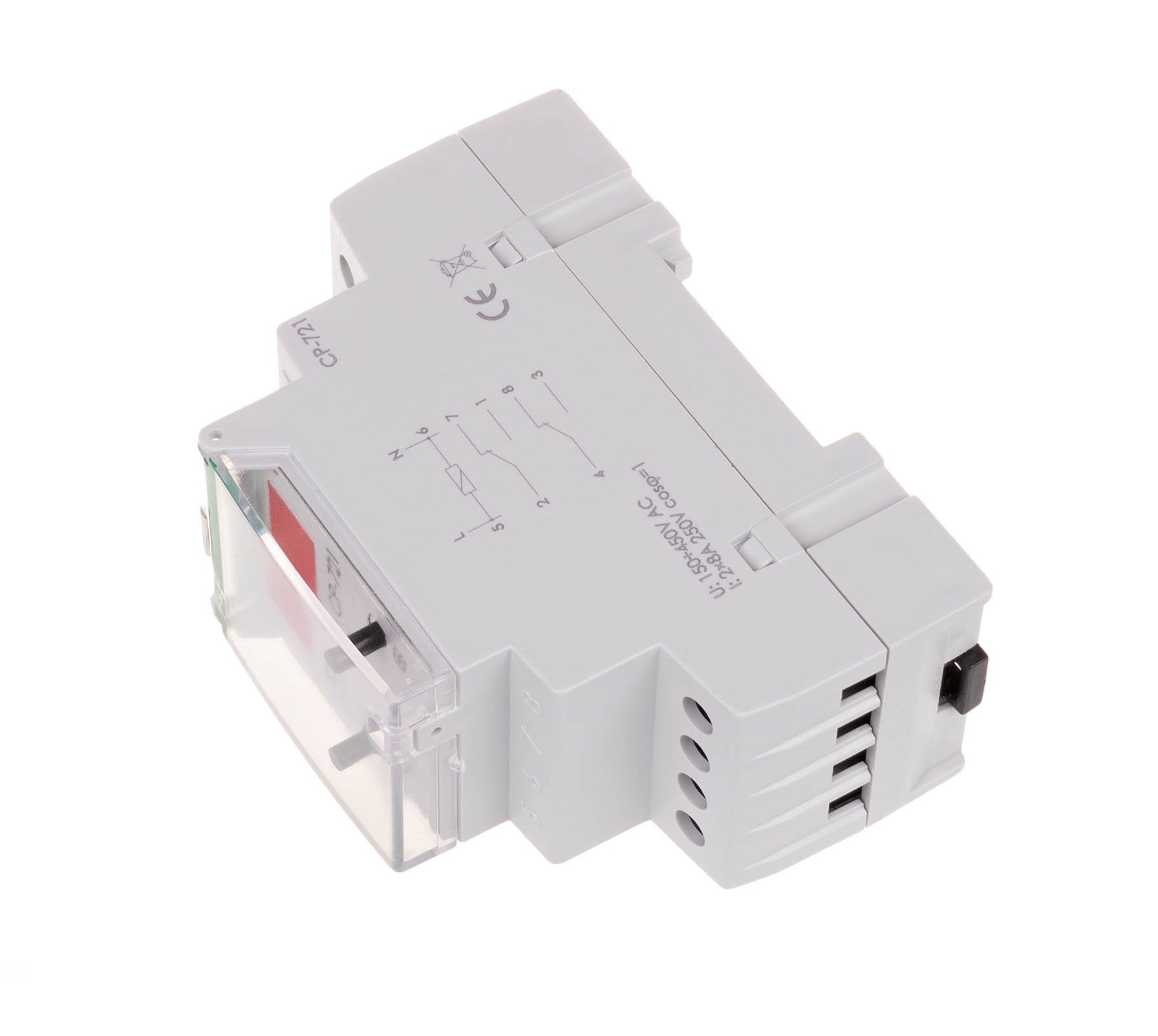

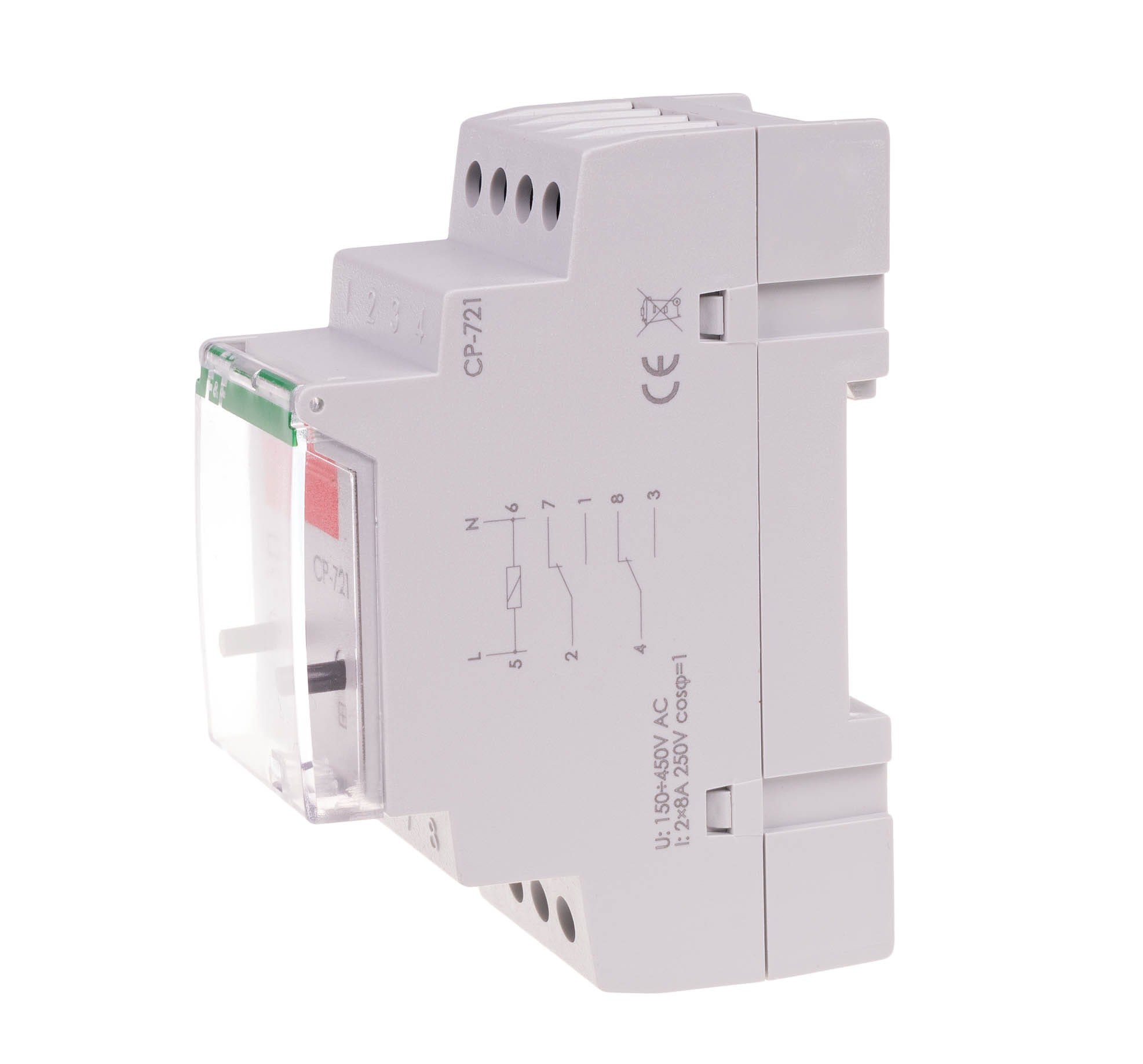

Przekaźnik Napięciowy CP-721 z Wyświetlaczem, Programowalny F&F

CP-721 to zaawansowany, jednofazowy przekaźnik napięciowy z wyświetlaczem LED, przeznaczony do kontroli napięcia sieci zasilającej oraz zabezpieczenia odbiorników jednofazowych przed skutkami niepożądanego spadku lub wzrostu napięcia poza bezpieczne, ustawione wartości. Jest to urządzenie programowalne, montowane na szynie TH-35.

Zasada Działania i Funkcje

Głównym zadaniem przekaźnika CP-721 jest ciągłe monitorowanie napięcia sieci. Użytkownik definiuje tzw. okno napięciowe poprzez ustawienie dwóch progów:

• Dolny próg (UL): Minimalne akceptowalne napięcie (zakres 150 ÷ 210 V).
• Górny próg (UH): Maksymalne akceptowalne napięcie (zakres 230 ÷ 260 V).

Działanie:

• W trybie pracy na wbudowanym wyświetlaczu LED stale wskazywana jest aktualna wartość mierzonego napięcia.
• Gdy napięcie sieci mieści się w ustawionym oknie, styk przekaźnika pozostaje zamknięty (sygnalizowany czerwoną diodą LED).
• Jeśli napięcie spadnie poniżej UL lub wzrośnie powyżej UH, przekaźnik otwiera styk z zachowaniem opóźnienia czasowego, odłączając chroniony odbiornik.
• Programowalne Czasy: Użytkownik może niezależnie ustawić czas zadziałania dla progów UL i UH oraz czas powrotu (ponownego załączenia) po powrocie napięcia do normy.
• Sygnalizacja: Przekroczenie wartości napięcia o więcej niż 5 V od progów UL/UH sygnalizowane jest pulsacją wyświetlanej wartości.
• Kompatybilność: Przystosowany do współpracy z agregatami prądotwórczymi.

Specyfikacja Techniczna
