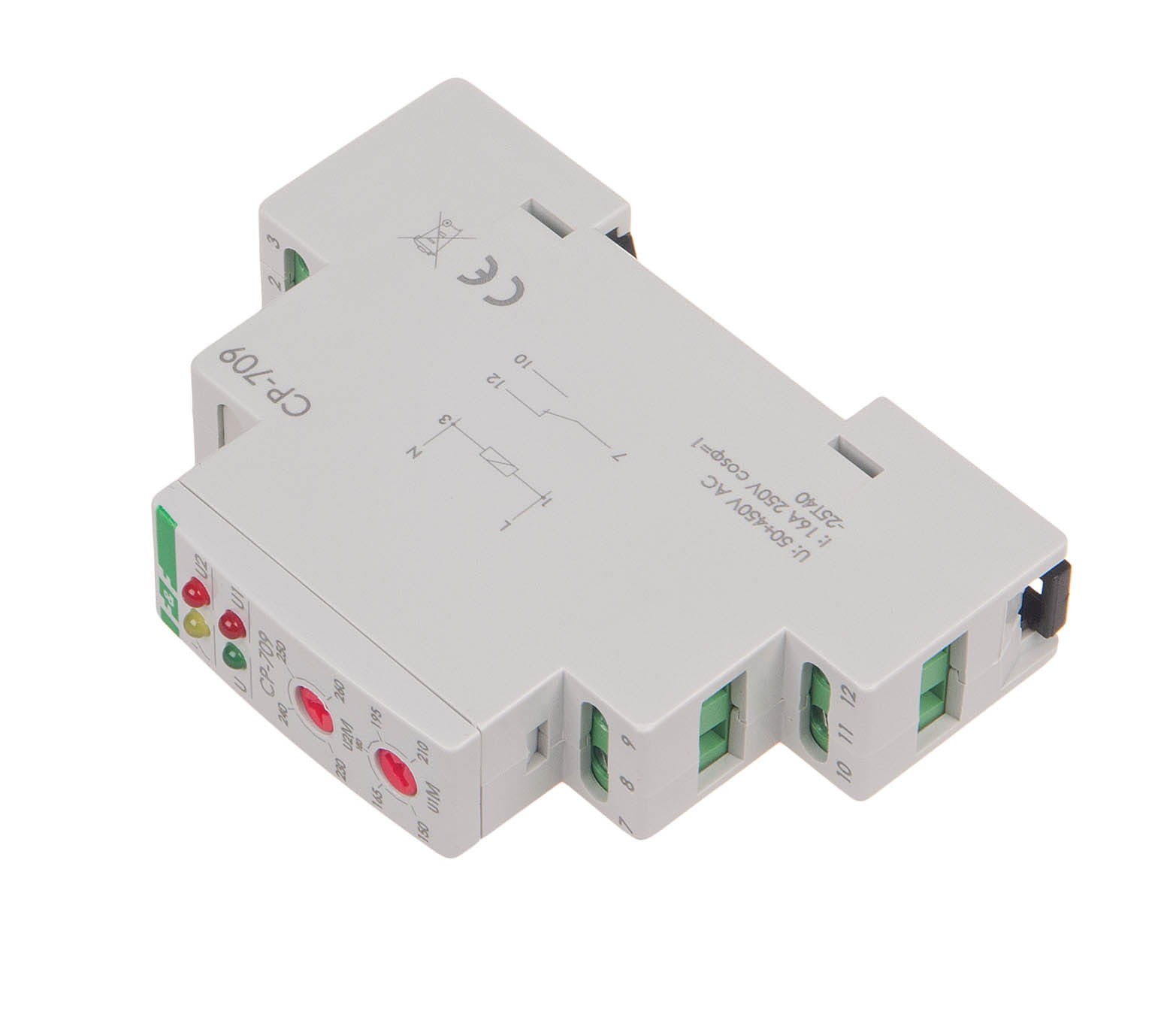

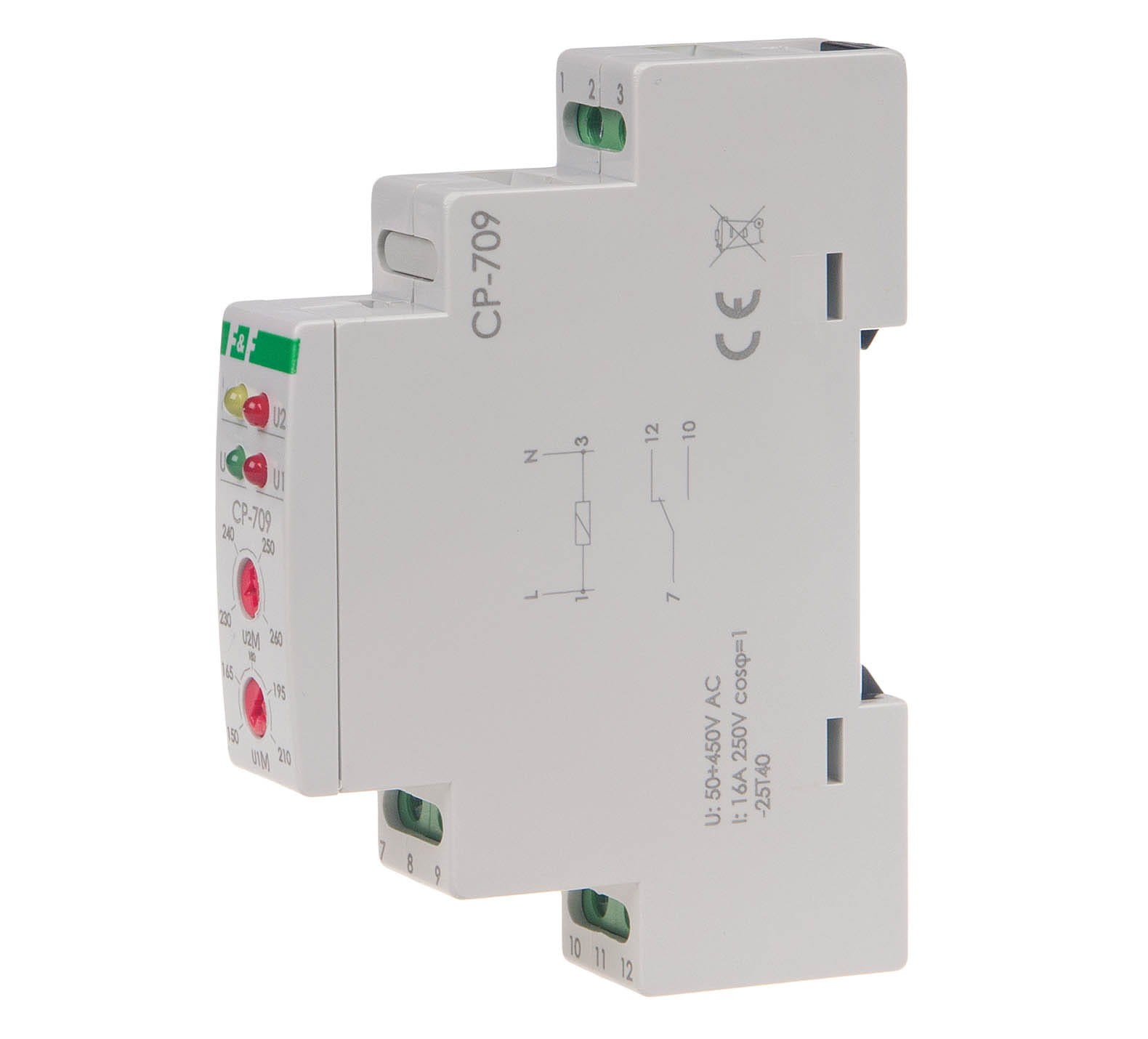

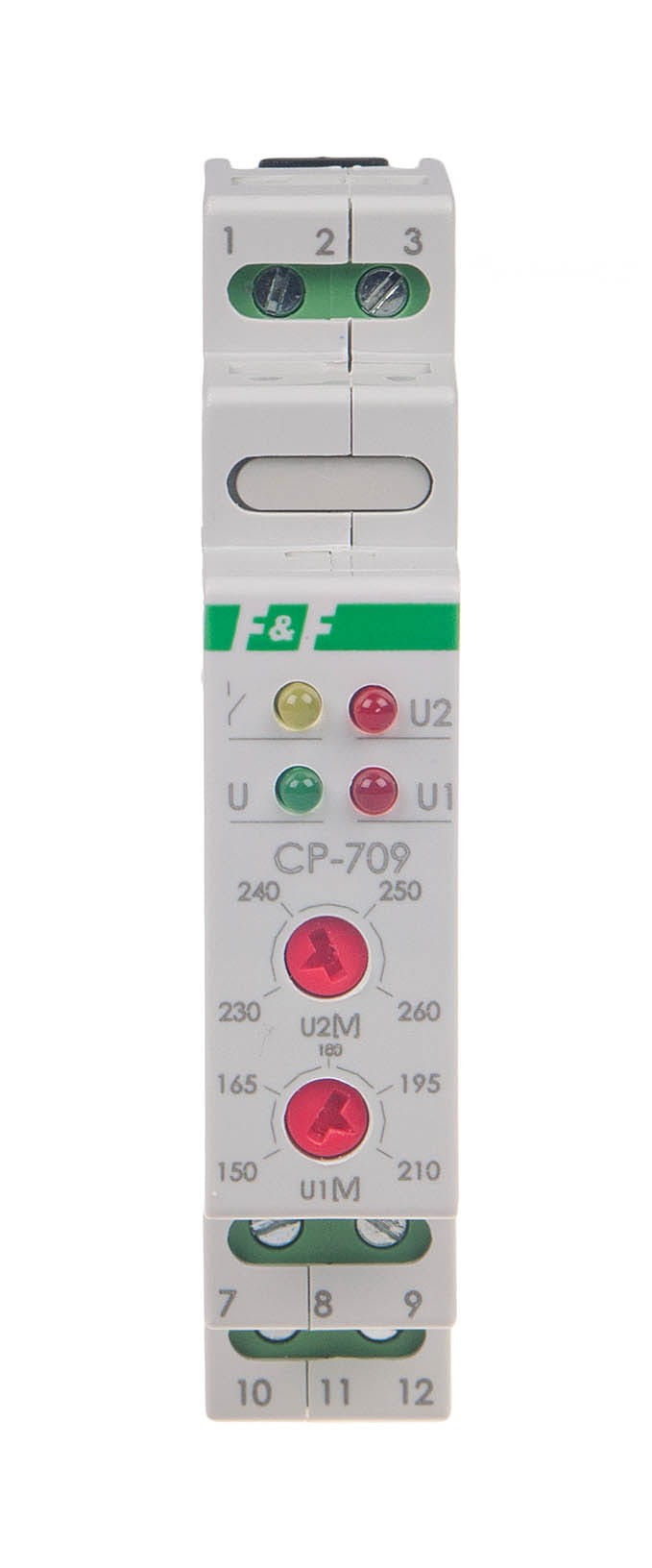

Przekaźnik Napięciowy CP-709 F&F

CP-709 to jednofazowy przekaźnik napięciowy (tzw. okno napięciowe) firmy F&F. Służy do monitorowania napięcia w sieci 230 V i automatycznego zabezpieczania podłączonego odbiornika przed jego nadmiernym wzrostem lub spadkiem, poza ustalone, bezpieczne granice.

Przeznaczenie i Działanie

Głównym zadaniem CP-709 jest ochrona urządzeń jednofazowych (AGD, RTV, elektronika, silniki jednofazowe) przed uszkodzeniem spowodowanym niestabilnością sieci zasilającej. Przekaźnik:


• Monitoruje napięcie sieci jednofazowej (L-N).

• Umożliwia użytkownikowi ustawienie dolnego (U1) i górnego (U2) progu napięcia za pomocą potencjometrów (tzw. okno napięciowe).

• Gdy napięcie wyjdzie poza okno (U < U1 lub U > U2), przekaźnik przełącza styk (rozłącza zasilanie odbiornika).

• Po powrocie napięcia do prawidłowego zakresu, styk automatycznie powraca do pierwotnej pozycji (włącza zasilanie).

• Urządzenie to jest modelem bez blokady czasowej, co oznacza natychmiastową reakcję (0,1 s dla nadnapięcia) oraz szybki powrót po ustąpieniu awarii.

Najważniejsze Parametry Techniczne


• Typ: Jednofazowy.

• Zakres Zasilania: 50 ÷ 450 V AC (umożliwia ochronę nawet przy bardzo wysokim napięciu).

• Maksymalny Prąd Obciążenia: 16 A (prąd, jaki może płynąć przez jego styk, co jest wystarczające dla większości odbiorników jednofazowych).

• Konfiguracja Styku: 1 x przełączny (NO/NC), separowany.

• Regulacja Progu Dolnego (U1): 150 ÷ 210 V.

• Regulacja Progu Górnego (U2): 230 ÷ 260 V.

• Montaż: Szyna TH-35 (DIN), 1 moduł (szerokość 18 mm).

• Sygnalizacja: LED (zielona – prawidłowe napięcie, czerwone – przekroczenie progów).

Współpraca

Przekaźnik CP-709 jest często stosowany w instalacjach, gdzie występują częste wahania napięcia, a także może współpracować z agregatami prądotwórczymi. Działa jako pierwsza linia obrony przed uszkodzeniem czułego sprzętu.
