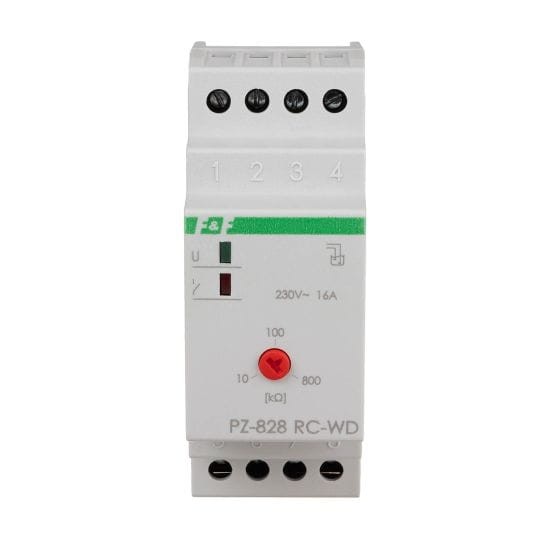

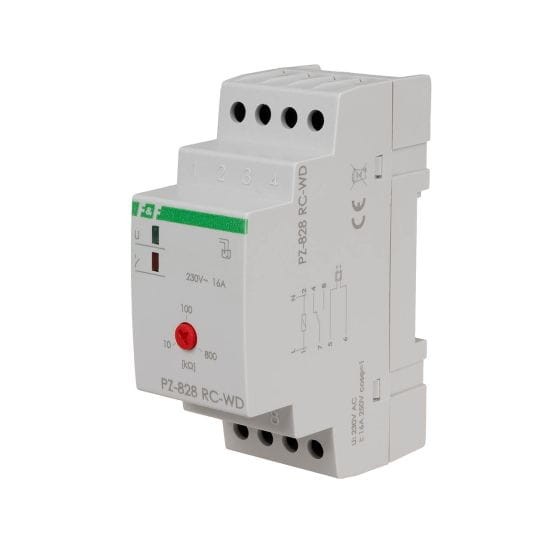

Przekaźnik Kontroli Poziomu Wody Deszczowej PZ-828RC-WD F&F

PZ-828RC-WD to specjalistyczny, jednostanowy przekaźnik kontroli poziomu cieczy przeznaczony do pracy z wodą deszczową lub innymi cieczami o niskiej przewodności (wysokiej oporności). Służy do wykrywania obecności cieczy na poziomie zamontowania sondy. Urządzenie jest idealne do sygnalizacji zalania (np. w pralni, kotłowni) lub do kontroli minimalnego poziomu cieczy w zbiornikach na deszczówkę. Przekaźnik posiada regulowaną czułość i jest montowany na szynie DIN.

Kluczowe Parametry i Funkcje PZ-828RC-WD

• Typ Urządzenia: Przekaźnik Kontroli Poziomu Cieczy (elektrodowy).
• Przeznaczenie: Woda Deszczowa (lub inne ciecze o słabej przewodności).
• Liczba Stanów: Jednostanowy (wykrywa jeden poziom/zalanie).

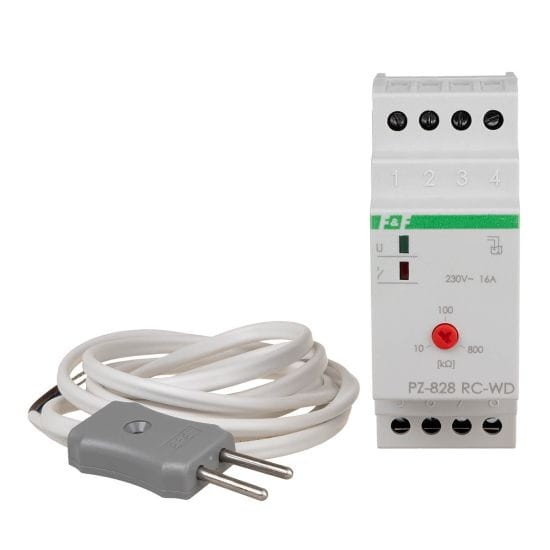

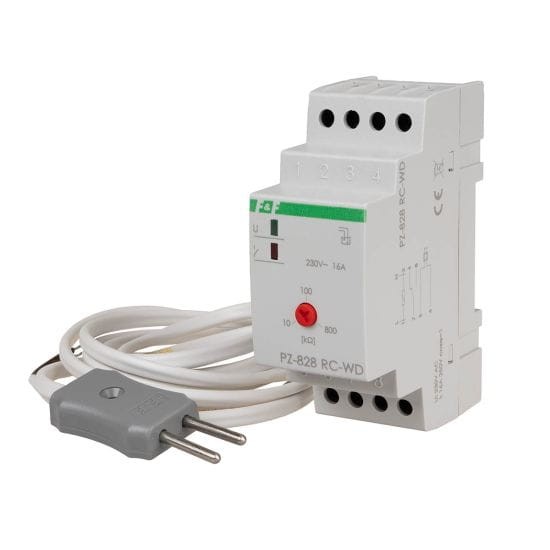

• Sonda: W komplecie z 1 sondą PZ (możliwość podłączenia do 10 sond szeregowo lub równolegle).
• Zasilanie: Napięcie sieciowe 230 V AC.

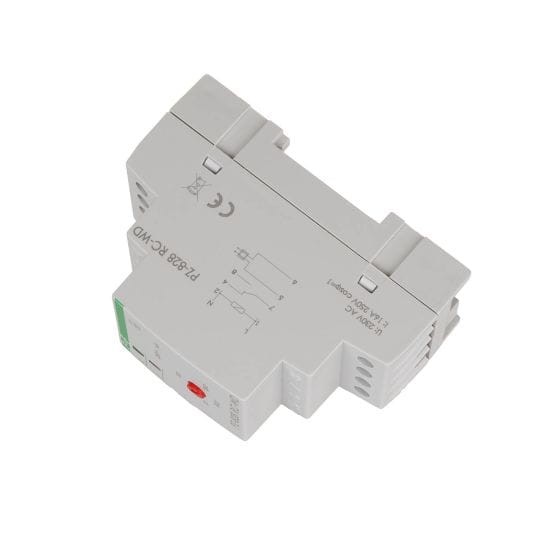

• Montaż: Szyna TH-35 (DIN), zajmuje 2 moduły (35 mm szerokości).

Charakterystyka Wyjść (Styki):

Przekaźnik steruje wyjściem w zależności od stanu sondy (suchy/zalany):

• Konfiguracja Styku: 1 × NO/NC (styk przełączny, np. 7-4/7-8).
• Max. Prąd Obciążenia: 16 A / 250 V AC.
• Separacja: Zaciski sond (5-6) są galwanicznie separowane od sieci zasilającej (napięcie pomiarowe < 6 V).

Zasada Działania i Regulacja:

• Działanie:
  • Stan suchy: Styk przekaźnika pozostaje w pozycji spoczynkowej (np. 7-4).
  • Stan zalania (zwarcie elektrod): Styk przekaźnika zostaje przełączony (np. do pozycji 7-8), co może załączyć alarm lub wyłączyć urządzenie.
• Czułość: Posiada regulowaną czułość w szerokim zakresie, typowo **1÷820 kΩ** (wysoka czułość jest kluczowa dla słabo przewodzącej deszczówki).

Specyfikacja Techniczna (podsumowanie)

PZ-828RC-WD to precyzyjny przekaźnik do wykrywania zalania lub monitorowania pojedynczego poziomu wody deszczowej, dzięki szerokiemu zakresowi regulacji czułości.
