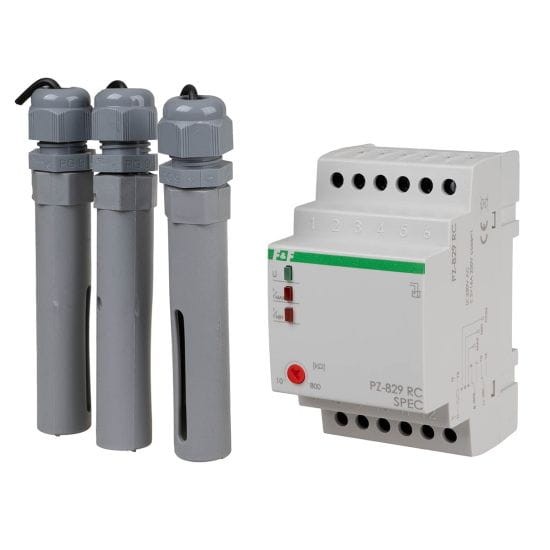

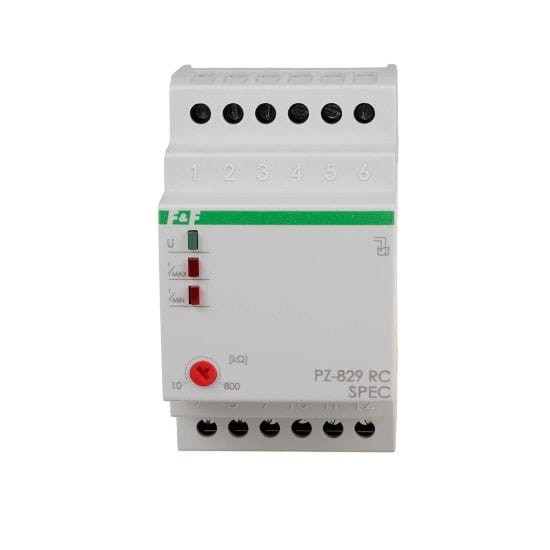

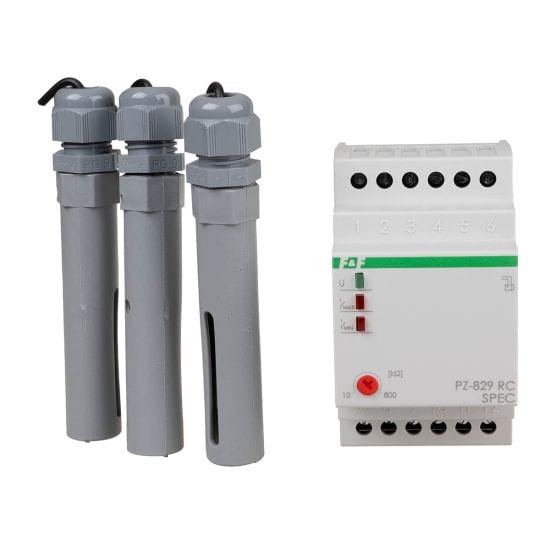

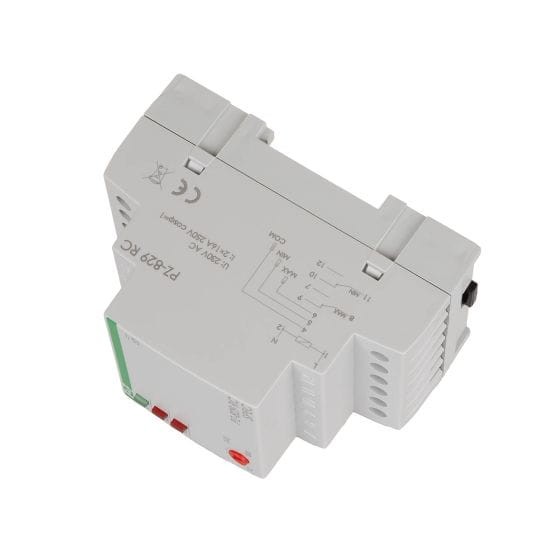

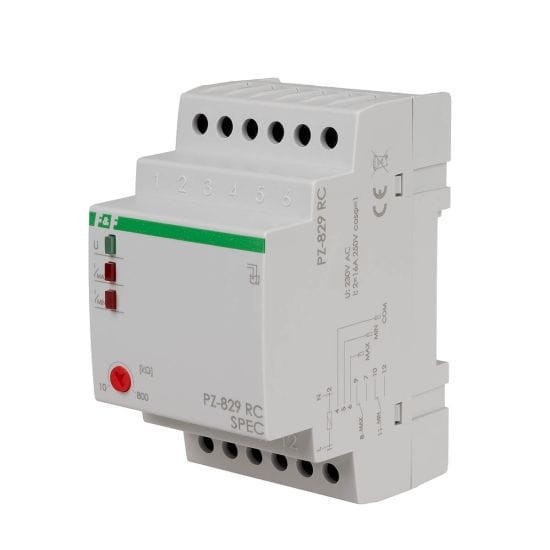

Przekaźnik Kontroli Poziomu Wody Deszczowej PZ-829RC-WD F&F

PZ-829RC-WD to specjalistyczny, dwustanowy przekaźnik kontroli poziomu cieczy stworzony do pracy z wodą deszczową, która charakteryzuje się niższą przewodnością niż woda wodociągowa. Przekaźnik służy do wykrywania obecności cieczy na poziomach MIN i MAX za pomocą 3 sond elektrodowych, umożliwiając automatyczne sterowanie systemami napełniania i opróżniania zbiorników (np. pompami). Urządzenie montowane jest na szynie DIN i posiada regulowaną czułość.

Kluczowe Parametry i Funkcje PZ-829RC-WD

• Typ Urządzenia: Przekaźnik Kontroli Poziomu Cieczy (elektrodowy).
• Przeznaczenie: Woda Deszczowa (lub inne ciecze o słabej przewodności).
• Liczba Stanów: Dwustanowy (MIN/MAX).
• Sondy: Współpracuje z 3 sondami PZ2 (COM, MIN, MAX), często dołączonymi do zestawu.
• Zasilanie: Napięcie sieciowe 230 V AC.
• Montaż: Szyna TH-35 (DIN), zajmuje 3 moduły (52,5 mm szerokości).

Charakterystyka Wyjść (Styki):

Przekaźnik oferuje dwa niezależne wyjścia stykowe, które sterują pracą pomp lub zaworów:

• Konfiguracja Styków: 2 × NO/NC (normalnie otwarty/normalnie zamknięty).
• Max. Prąd Obciążenia: 2 × 16 A / 250 V AC.
• Separacja: Zaciski sond (4-5-6) są galwanicznie separowane od sieci zasilającej (napięcie pomiarowe 6 V).

Zasada Działania i Regulacja:

Przekaźnik utrzymuje poziom cieczy w zakresie pomiędzy sondami MIN a MAX:

• Działanie:
  • Spadek do MIN: Rozwarcie elektrod MIN i COM przełącza styk MIN do pozycji NAPEŁNIANIE (np. 11-12).
  • Wzrost do MAX: Zwarcie elektrod MAX i COM przełącza styk MIN do pozycji OPRÓŻNIANIE lub zatrzymania napełniania (np. 11-10), a styk MAX również zmienia stan.
• Czułość: Posiada regulowaną czułość w szerokim zakresie, typowo 10÷820 kΩ (idealne dla cieczy o niskiej przewodności jak deszczówka).
• Opóźnienie Zadziałania: Od 1÷2 s (MIN) do maks. 5 s (MAX).

Specyfikacja Techniczna (podsumowanie)

PZ-829RC-WD to niezawodne i precyzyjne rozwiązanie do kontroli poziomu w zbiornikach z wodą deszczową, dzięki wysokiej czułości dostosowanej do specyfiki tej cieczy.
