Przekaźnik Kontroli Poziomu Cieczy PZ-832 RC F&F

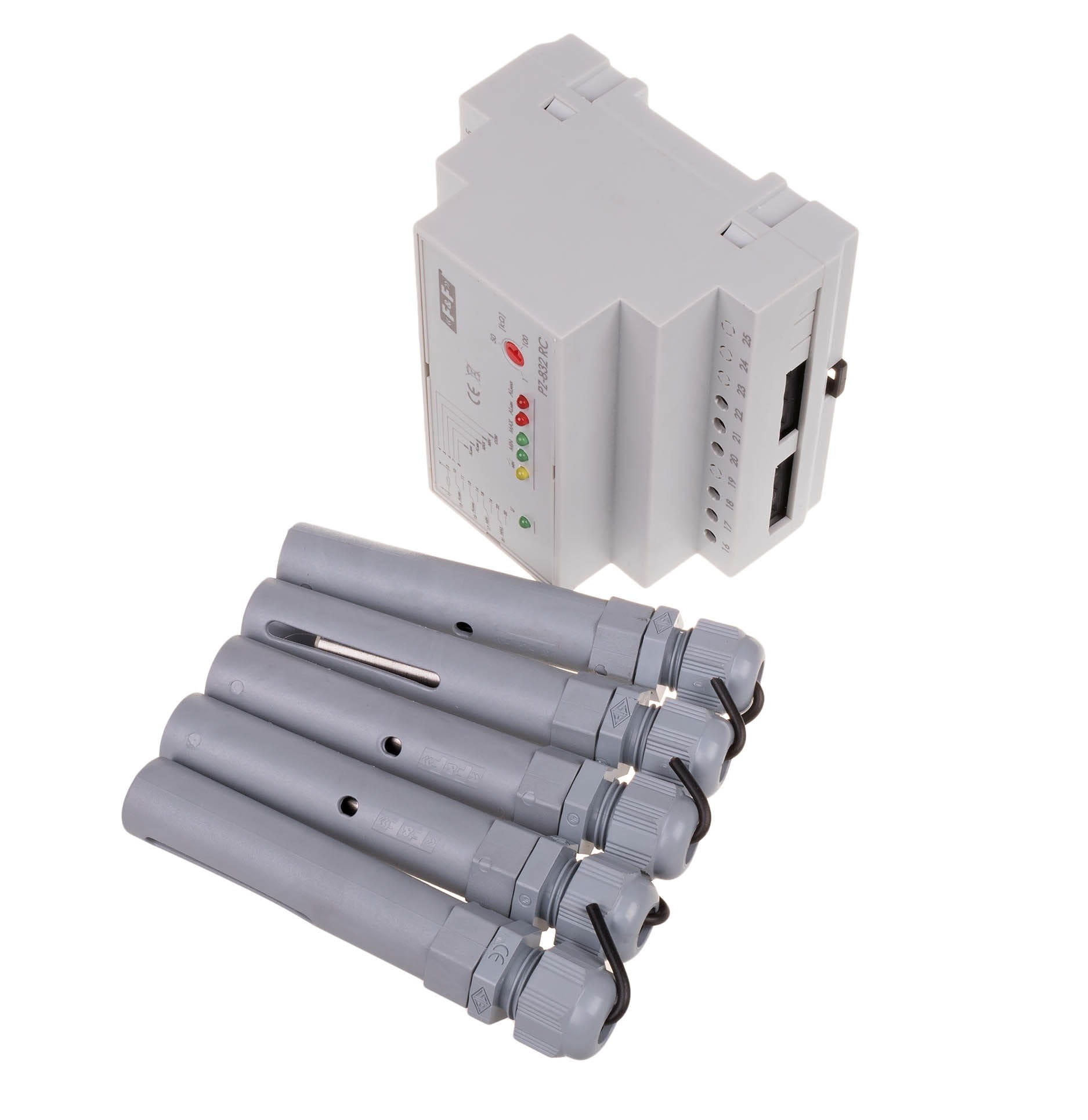

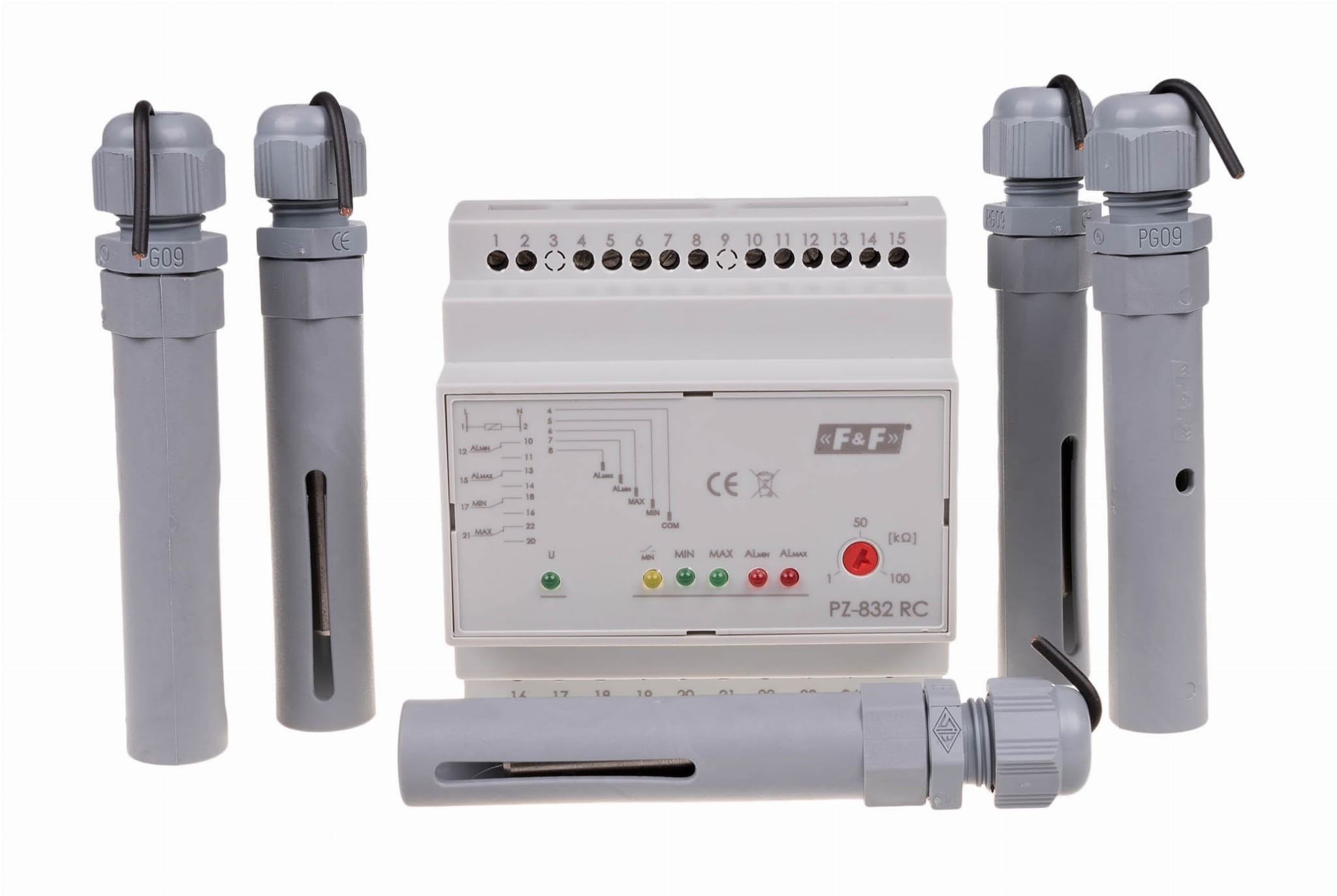

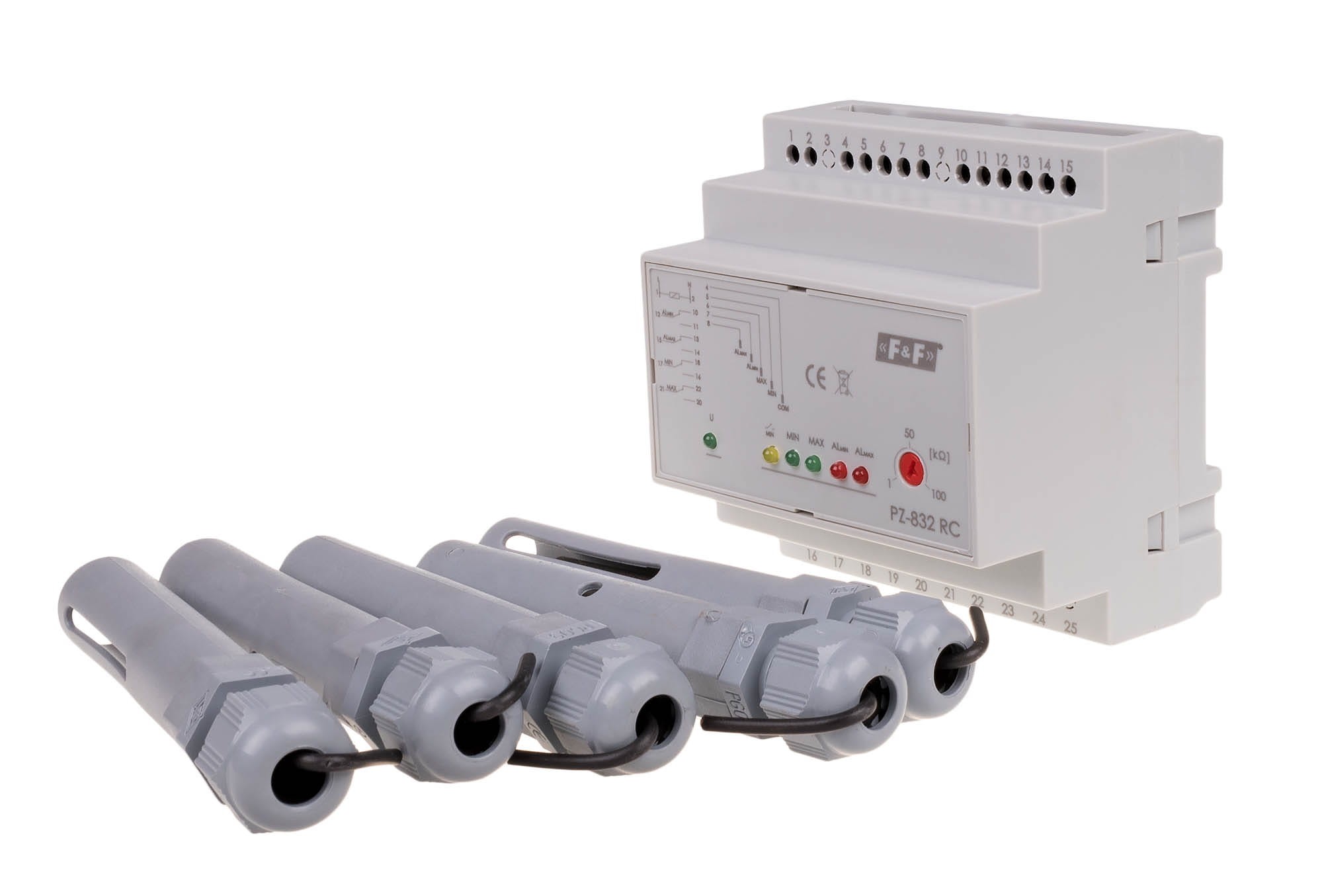

PZ-832 RC to zaawansowany, dwustanowy przekaźnik kontroli poziomu cieczy, dostarczany w komplecie z sondą PZ2 (lub przeznaczony do współpracy z 5 sondami PZ2). Służy do automatycznego sterowania (napełnianie/opróżnianie) oraz monitorowania alarmowego cieczy przewodzących prąd elektryczny (z wyłączeniem wody deszczowej). Przekaźnik jest montowany na szynie DIN i posiada regulowaną czułość.

Kluczowe Parametry i Funkcje PZ-832 RC

• Typ Urządzenia: Przekaźnik Kontroli Poziomu Cieczy (elektrodowy).
• Zestaw: W komplecie z sondą zalania PZ2 (umożliwia kontrolę dwustanową z alarmami po podłączeniu dodatkowych sond).
• Zasilanie: Napięcie sieciowe 230 V AC.
• Montaż: Szyna TH-35 (DIN), zajmuje 5 modułów (87,5 mm szerokości).

Charakterystyka Wyjść i Sterowanie:

Przekaźnik wyposażony jest w 4 niezależne styki przekaźników (separowane galwanicznie od sieci), co pozwala na jednoczesne sterowanie pompami, zaworami i systemami alarmowymi:

• Konfiguracja Styków: 4 × 1 NO/NC (normalnie otwarty/normalnie zamknięty).
• Obciążalność Styków Głównych (MIN i MAX): 2 × 16 A / 250 V AC.
• Obciążalność Styków Alarmowych (ALMIN i ALMAX): 2 × 8 A / 250 V AC.

Funkcje Kontrolne i Alarmowe:

Przekaźnik jest przystosowany do współpracy z pięcioma poziomami kontroli (pięć wejść dla elektrod):

• Dwustanowa Kontrola Poziomu (MIN/MAX): Utrzymuje poziom cieczy w zakresie wyznaczonym przez sondy MIN i MAX (np. załączając funkcję NAPEŁNIANIE lub OPRÓŻNIANIE).
• Stany Alarmowe (ALMIN/ALMAX): Dodatkowe wyjścia stykowych do sygnalizacji stanów krytycznych:
  • ALMIN (Suchobieg): Alarm przy skrajnie niskim poziomie (np. ochrona pompy).
  • ALMAX (Przepełnienie): Alarm przy krytycznie wysokim poziomie.
• Regulowana Czułość: Możliwość ustawienia czułości w zakresie 1÷100 kΩ, co umożliwia współpracę z cieczami o różnej przewodności.
• Diody LED: Sygnalizują stan zwarcia odpowiednich sond (np. żółta LED MIN sygnalizuje pracę NAPEŁNIANIE).

Specyfikacja Techniczna (podsumowanie)

PZ-832 RC to profesjonalny przekaźnik do kompleksowej kontroli poziomu cieczy, łączący funkcje sterowania (MIN/MAX) i niezawodnej sygnalizacji alarmowej.
