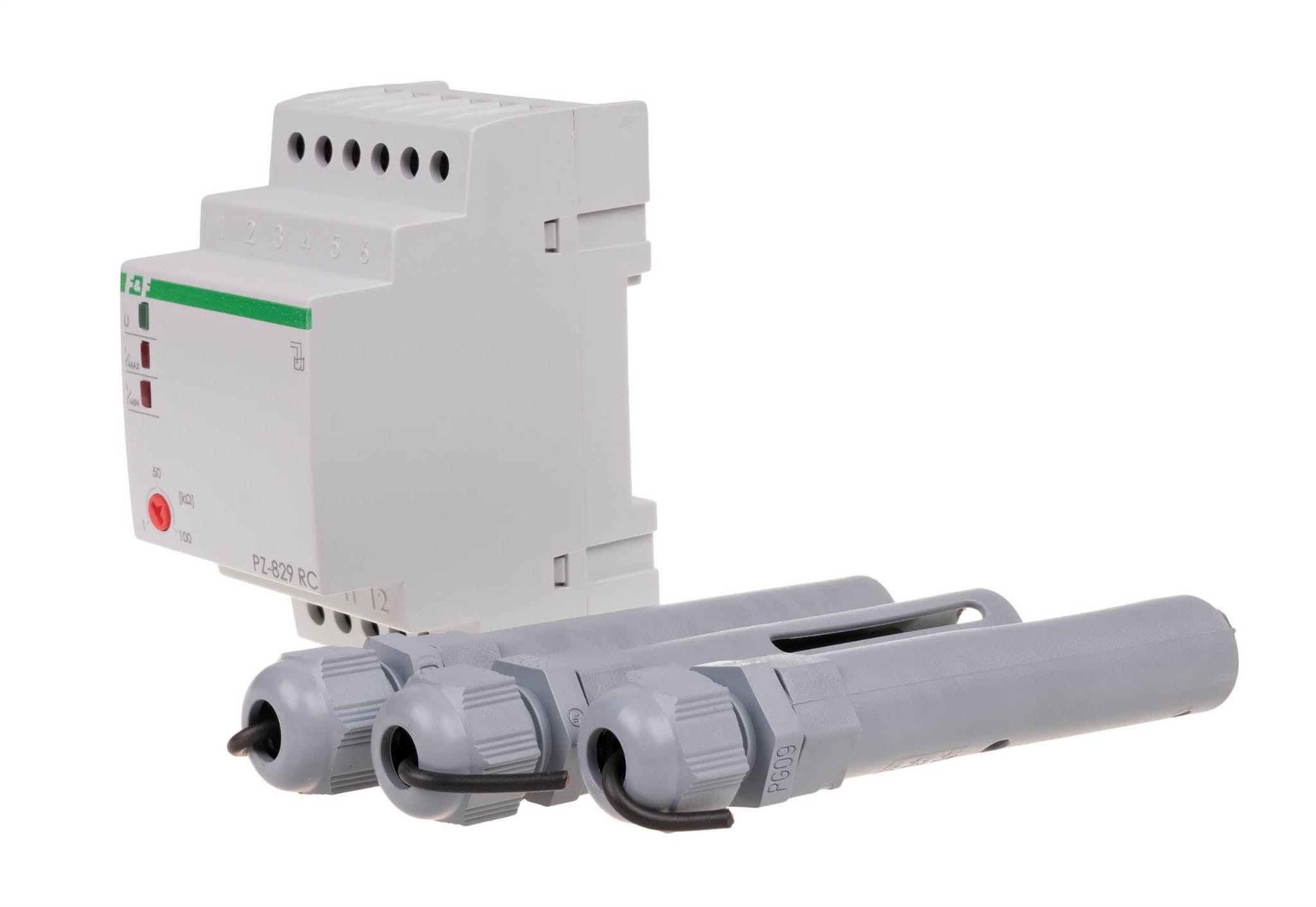

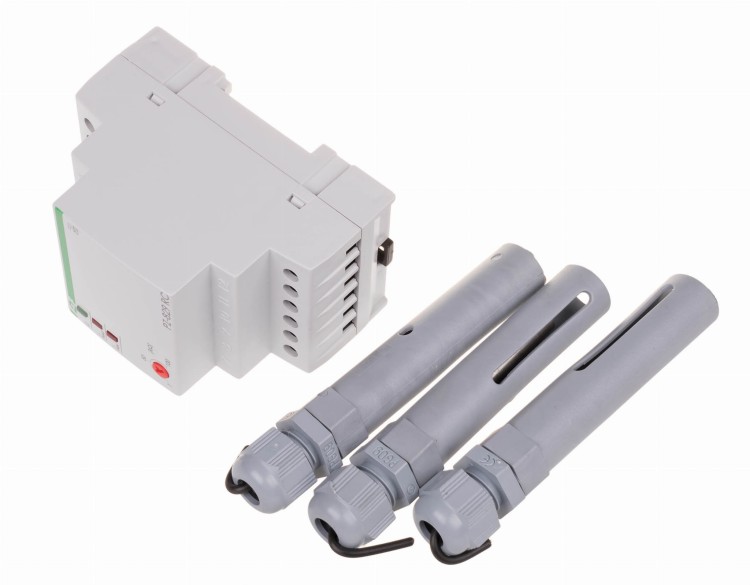

Przekaźnik Kontroli Poziomu Cieczy PZ-829 RC F&F

PZ-829 RC to dwustanowy przekaźnik kontroli poziomu cieczy, przeznaczony do wykrywania obecności cieczy przewodzących prąd elektryczny (np. woda wodociągowa, ścieki) na poziomach MIN i MAX. Urządzenie umożliwia utrzymywanie poziomu cieczy w zadanym zakresie, chroniąc pompy przed suchobiegiem lub zbiorniki przed przelaniem. Przekaźnik montowany jest na szynie DIN i posiada kluczową funkcję regulacji czułości.

Kluczowe Parametry i Funkcje PZ-829 RC

• Typ Urządzenia: Przekaźnik Kontroli Poziomu Cieczy (elektrodowy).
• Przeznaczenie: Standardowe ciecze przewodzące (Uwaga: Nie do wody deszczowej, do deszczówki użyj modelu PZ-829 RC-WD).
• Liczba Stanów: Dwustanowy (MIN/MAX).

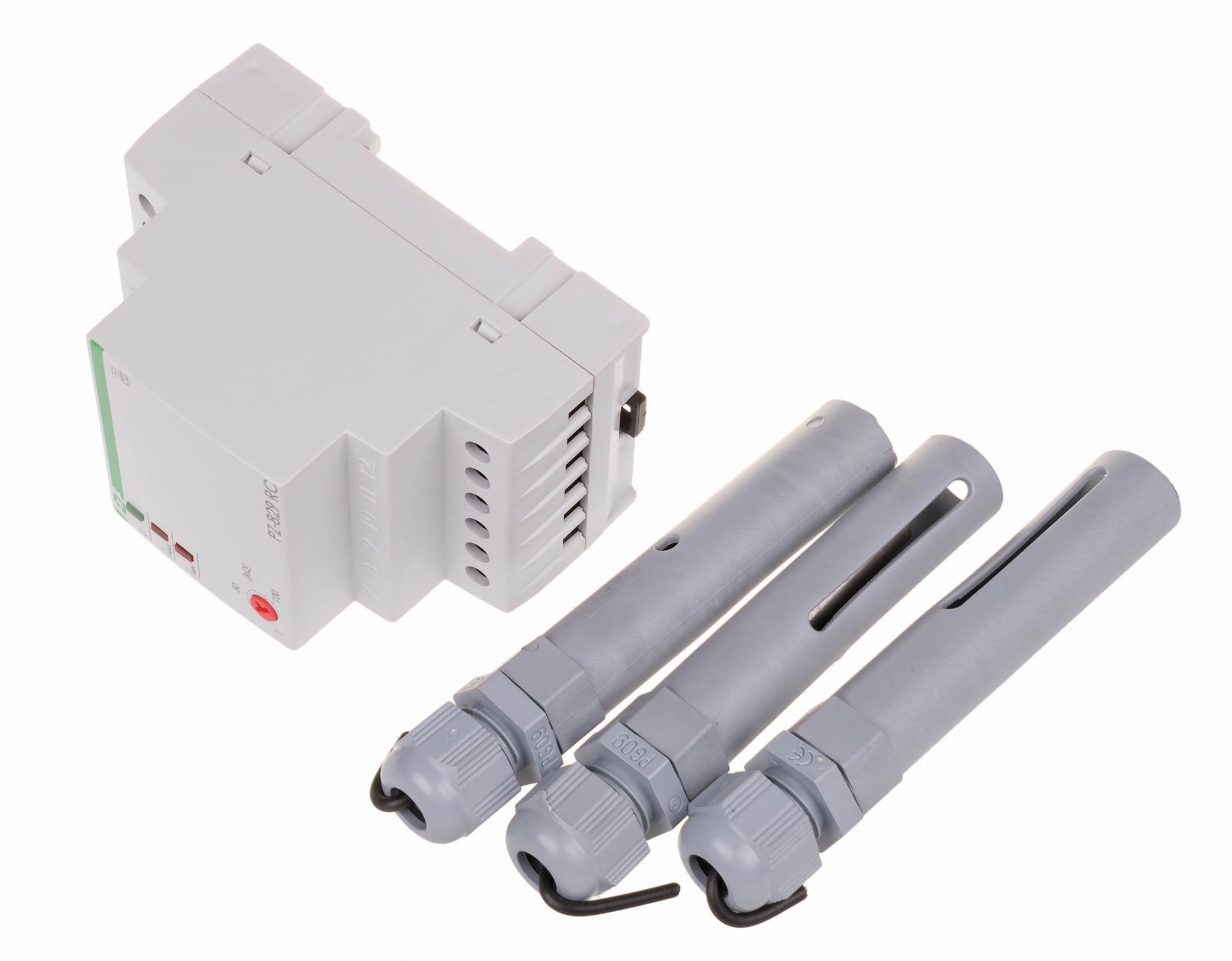

• Sondy: Współpracuje z 3 sondami PZ2 (COM, MIN, MAX). Model PZ-829RC zazwyczaj jest dostarczany w komplecie z 3 sondami PZ2.
• Zasilanie: Napięcie sieciowe 230 V AC.
• Montaż: Szyna TH-35 (DIN), zajmuje 3 moduły (52,5 mm szerokości).

Charakterystyka Wyjść (Styki):

Przekaźnik wyposażony jest w dwa niezależne styki, które mogą być używane do sterowania urządzeniami napełniającymi i opróżniającymi:

• Konfiguracja Styków: 2 × NO/NC (normalnie otwarty/normalnie zamknięty, styki przełączne).
• Max. Prąd Obciążenia: 2 × 16 A / 250 V AC (wysoka obciążalność).
• Separacja: Zaciski sond (4-5-6) są galwanicznie separowane od sieci zasilającej (napięcie pomiarowe < 6 V).

Regulacja i Działanie:

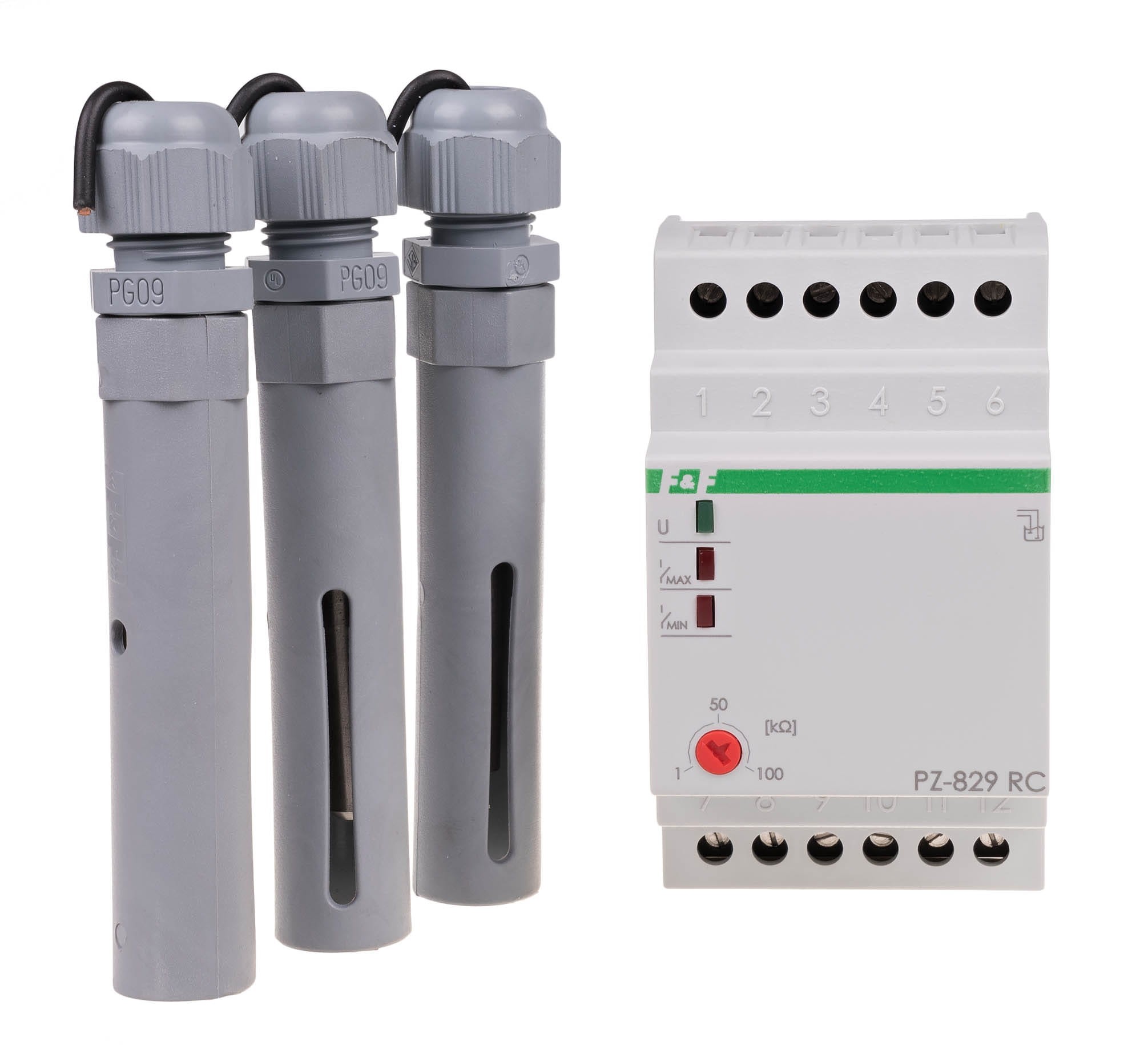

• Czułość: Posiada regulację czułości w zakresie 1÷100 kΩ, co pozwala na precyzyjną adaptację do oporności cieczy (np. woda wodociągowa, ścieki).
• Funkcja: Utrzymuje ciecz pomiędzy poziomem MIN (sygnalizuje potrzebę napełnienia) a poziomem MAX (sygnalizuje potrzebę opróżnienia/koniec napełniania).
• Opóźnienie Przełączania: Dla punktu MIN: 1÷2 s; dla punktu MAX: .

Specyfikacja Techniczna (podsumowanie)

PZ-829 RC to kluczowy element automatyki do dwustanowej kontroli cieczy o standardowej przewodności, gwarantujący elastyczność dzięki regulacji czułości.
