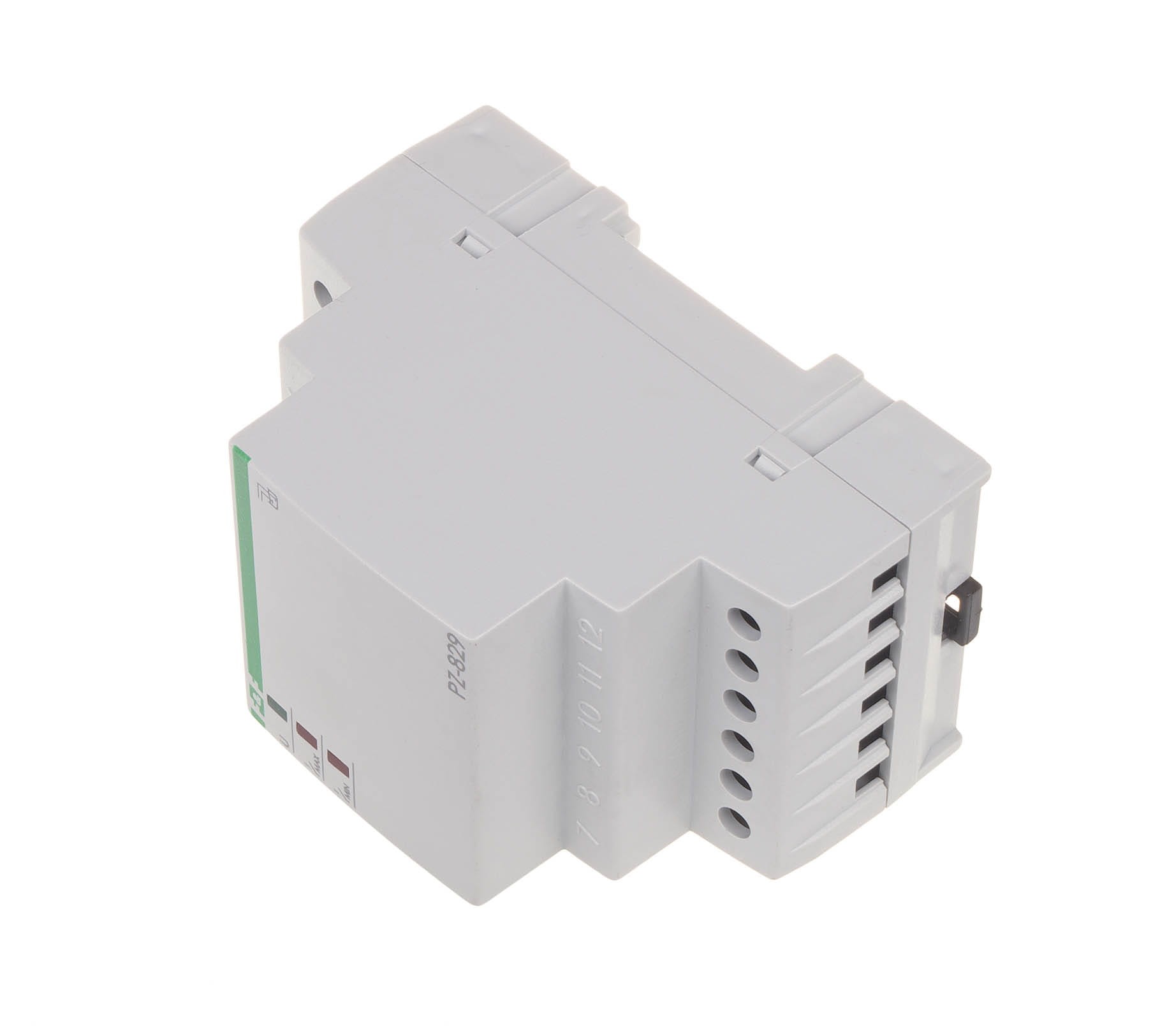

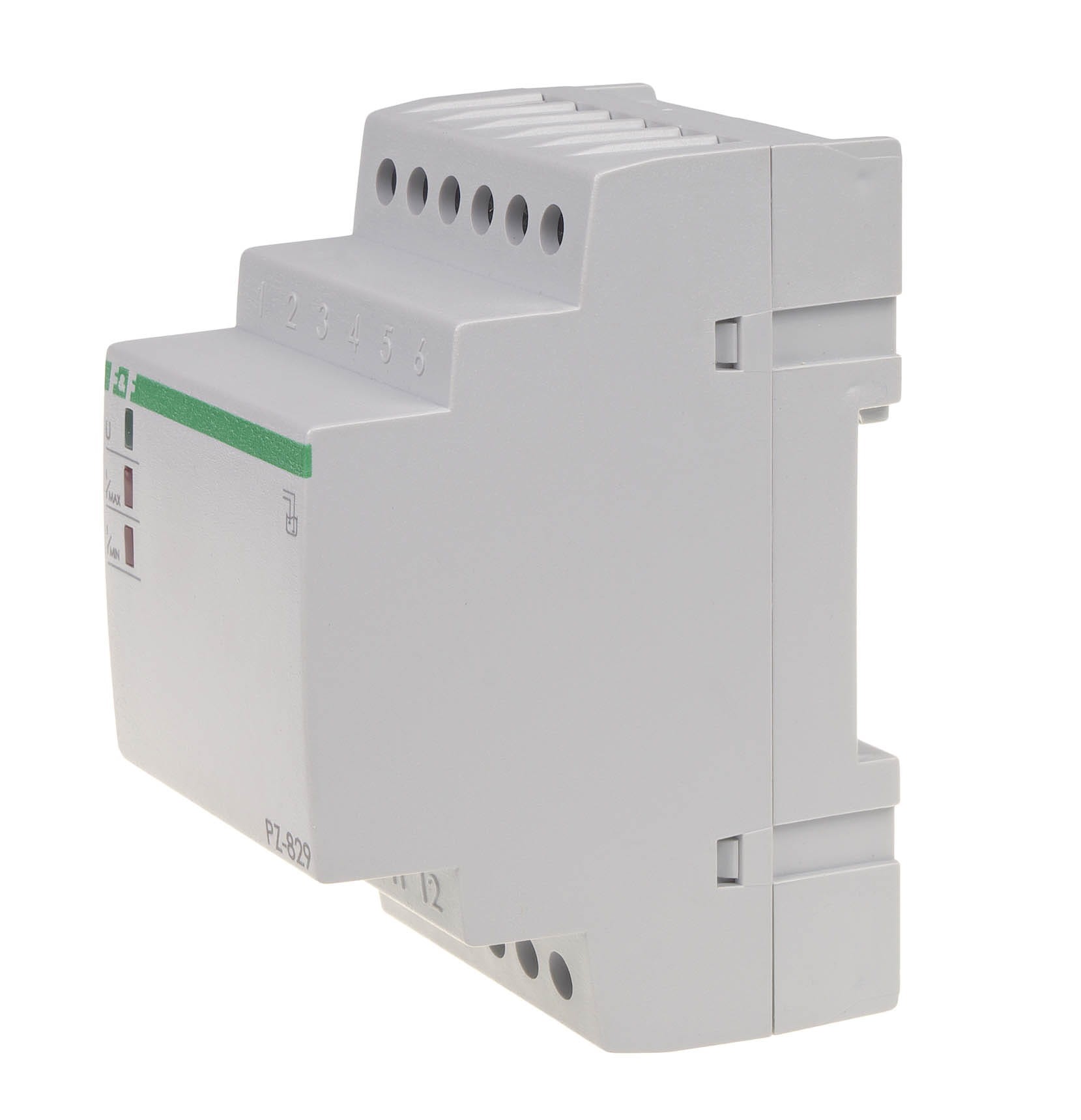

Przekaźnik Kontroli Poziomu Cieczy PZ-829 RC F&F (Wersja Bez Sondy)

PZ-829 RC to dwustanowy przekaźnik kontroli poziomu cieczy (wersja **PZ-829RC-B** to model bez sondy w zestawie), przeznaczony do wykrywania obecności cieczy przewodzących prąd elektryczny (np. woda wodociągowa, ścieki, niektóre ciecze przemysłowe) na poziomach MIN i MAX. Urządzenie umożliwia utrzymywanie poziomu cieczy w zadanym zakresie poprzez automatyczne sterowanie pompami lub zaworami. Przekaźnik jest montowany na szynie DIN i posiada regulowaną czułość.

Kluczowe Parametry i Funkcje PZ-829 RC

• Typ Urządzenia: Przekaźnik Kontroli Poziomu Cieczy (elektrodowy).
• Przeznaczenie: Standardowe ciecze przewodzące (Uwaga: Nie do wody deszczowej, do deszczówki należy użyć modelu PZ-829 RC-WD).
• Liczba Stanów: Dwustanowy (MIN/MAX).
• Sondy: Współpracuje z 3 sondami PZ2 (COM, MIN, MAX - sondy do kupienia osobno w wersji B).
• Zasilanie: Napięcie sieciowe 230 V AC.
• Montaż: Szyna TH-35 (DIN), zajmuje 3 moduły (52,5 mm szerokości).

Charakterystyka Wyjść (Styki):

Przekaźnik wyposażony jest w dwa niezależne styki przełączne, które mogą pracować w trybie napełniania lub opróżniania zbiornika:

• Konfiguracja Styków: 2 × NO/NC (normalnie otwarty/normalnie zamknięty, np. 11-12/11-10 dla MIN i 8-9/8-7 dla MAX).
• Max. Prąd Obciążenia: 2 × 16 A / 250 V AC.
• Separacja: Zaciski sond (4-5-6) są galwanicznie separowane od sieci za pomocą transformatora (napięcie pomiarowe < 6 V), co zwiększa bezpieczeństwo.

Zasada Działania i Regulacja:

• Działanie: Zwarcie cieczą elektrody bazowej COM z elektrodą MIN lub MAX przełącza odpowiednie styki przekaźnika. Przekaźnik umożliwia realizację dwóch podstawowych funkcji:
  • Napełnianie zbiornika (pompa włączana poniżej MIN, wyłączana po osiągnięciu MAX).
  • Opróżnianie zbiornika (pompa włączana po osiągnięciu MAX, wyłączana poniżej MIN).
• Czułość: Posiada regulację czułości w zakresie 1÷100 kΩ, co pozwala na dostosowanie do przewodności różnych cieczy.
• Opóźnienie Przełączania: Dla punktu MIN: 1÷2 s; dla punktu MAX: .

Specyfikacja Techniczna (podsumowanie)

PZ-829 RC to uniwersalny, dwustanowy przekaźnik do automatyzacji procesów utrzymania poziomu cieczy w zbiornikach, z kluczową funkcją regulacji czułości.
