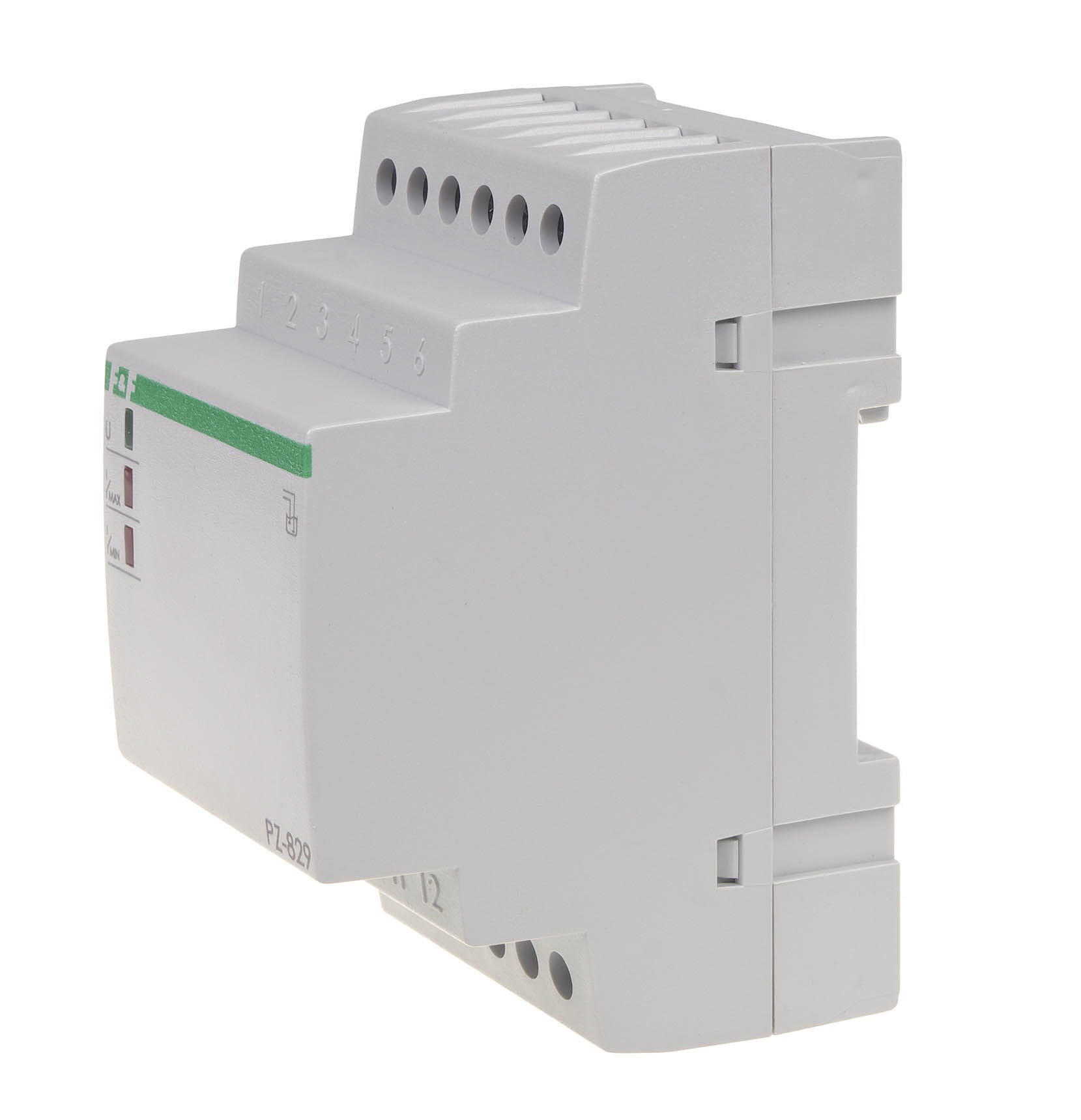

Przekaźnik Kontroli Poziomu Cieczy PZ-829 B F&F (Bez Regulacji Czułości)

PZ-829 B to dwustanowy przekaźnik kontroli poziomu cieczy (wersja Bez Sondy w zestawie), charakteryzujący się stałą, fabryczną nastawą czułości. Przeznaczony jest do wykrywania obecności cieczy przewodzących prąd elektryczny, takich jak woda wodociągowa. Umożliwia utrzymywanie poziomu cieczy w zbiornikach między poziomami MIN i MAX, chroniąc pompy przed suchobiegiem lub zbiorniki przed przelaniem. Przekaźnik montowany jest na szynie DIN.

Kluczowe Parametry i Funkcje PZ-829 B

• Typ Urządzenia: Przekaźnik Kontroli Poziomu Cieczy (elektrodowy).
• Czułość: Stała, fabryczna nastawa (w odróżnieniu od wersji RC).
• Liczba Stanów: Dwustanowy (MIN/MAX).
• Sondy: Wersja Bez Sondy w zestawie. Wymaga podłączenia 3 sond PZ2 (COM, MIN, MAX).
• Przeznaczenie: Standardowe ciecze przewodzące (Uwaga: Nie do wody deszczowej).
• Zasilanie: Napięcie sieciowe 230 V AC.
• Montaż: Szyna TH-35 (DIN), zajmuje 3 moduły (52,5 mm szerokości).

Charakterystyka Wyjść (Styki):

Przekaźnik jest wyposażony w dwa niezależne styki przełączne (dla poziomów MIN i MAX), co pozwala na elastyczne sterowanie:

• Konfiguracja Styków: 2 × NO/NC (normalnie otwarty/normalnie zamknięty, styki przełączne).
• Max. Prąd Obciążenia: 2 × 16 A / 250 V AC (wysoka obciążalność).
• Separacja: Zaciski sond są galwanicznie separowane od sieci zasilającej.

Zasada Działania:

• Funkcja: Kontrola pomiędzy poziomem MIN a MAX umożliwia automatyczne realizowanie funkcji napełniania (pompa włączana, gdy poziom spadnie poniżej MIN) lub opróżniania (pompa włączana, gdy poziom osiągnie MAX).
• Czułość Stała: Przekaźnik jest gotowy do pracy z cieczami o typowej przewodności (woda wodociągowa) bez konieczności dodatkowej kalibracji.
• Opóźnienie Przełączania: Dla punktu MIN: 1÷2 s; dla punktu MAX: .

Specyfikacja Techniczna (podsumowanie)

PZ-829 B to ekonomiczny i niezawodny przekaźnik do standardowej dwustanowej kontroli poziomu cieczy o typowej przewodności.
