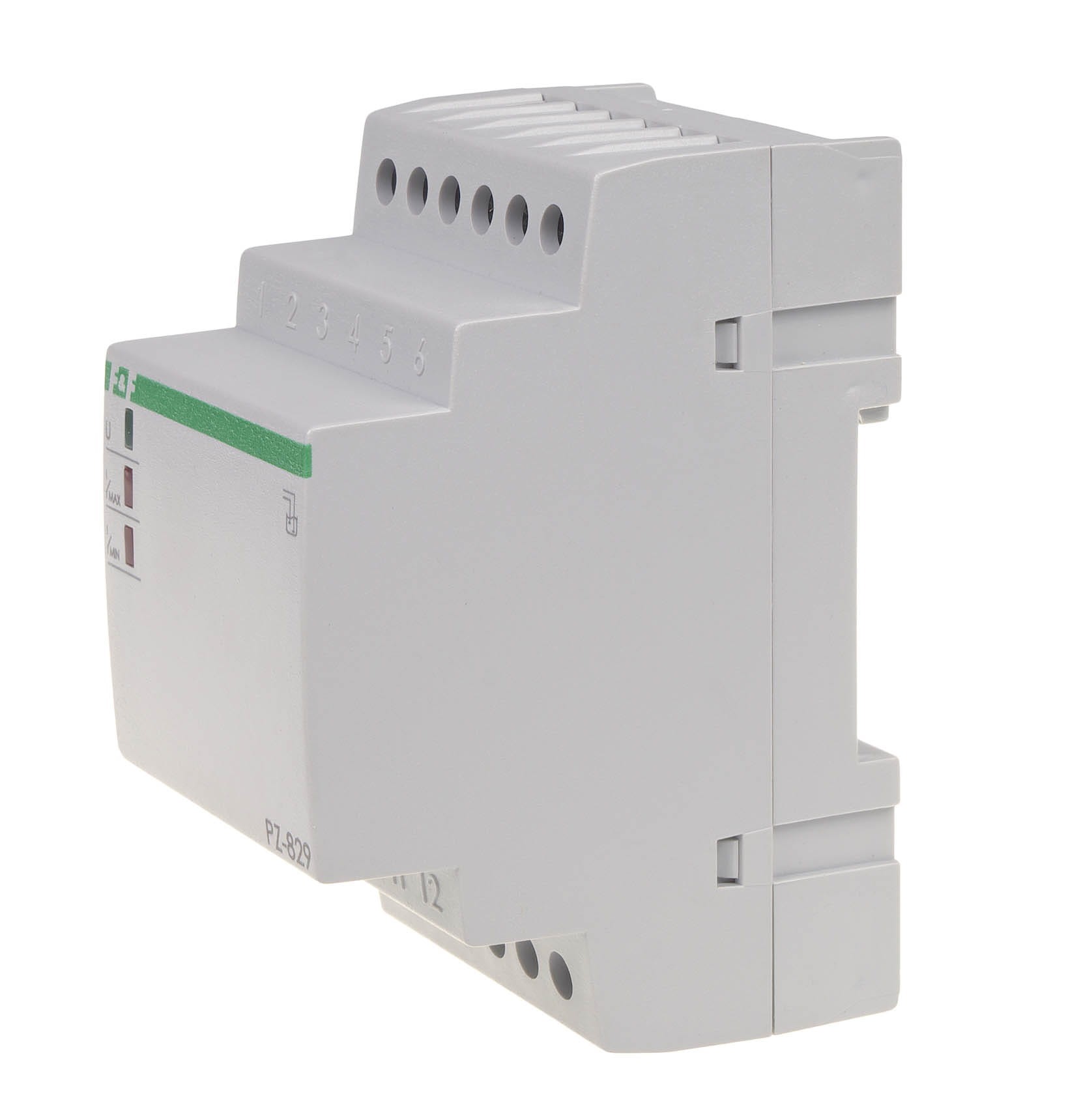

Przekaźnik Kontroli Poziomu Cieczy PZ-829 F&F (Stała Czułość)

PZ-829 to podstawowy, dwustanowy przekaźnik kontroli poziomu cieczy, przeznaczony do wykrywania obecności cieczy przewodzących prąd elektryczny (np. woda wodociągowa) na poziomach MIN i MAX. Charakteryzuje się stałą, fabryczną nastawą czułości, co czyni go idealnym do zastosowań ze standardową wodą. Umożliwia automatyczne sterowanie pompami (ochrona przed suchobiegiem/przelaniem) i jest montowany na szynie DIN.

Kluczowe Parametry i Funkcje PZ-829

• Typ Urządzenia: Przekaźnik Kontroli Poziomu Cieczy (elektrodowy).
• Czułość: Stała, fabryczna nastawa (bez możliwości regulacji przez użytkownika).
• Liczba Stanów: Dwustanowy (MIN/MAX).

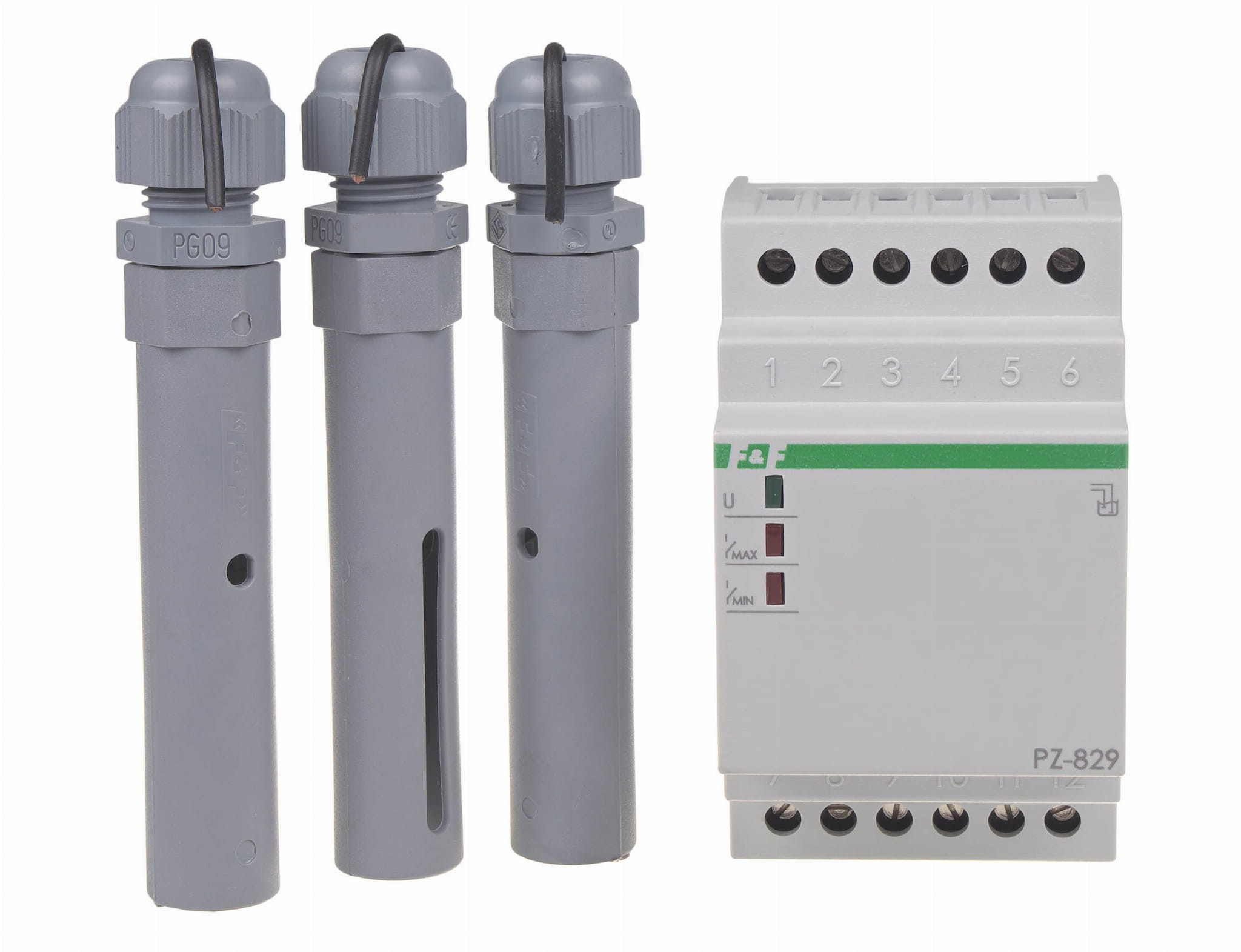

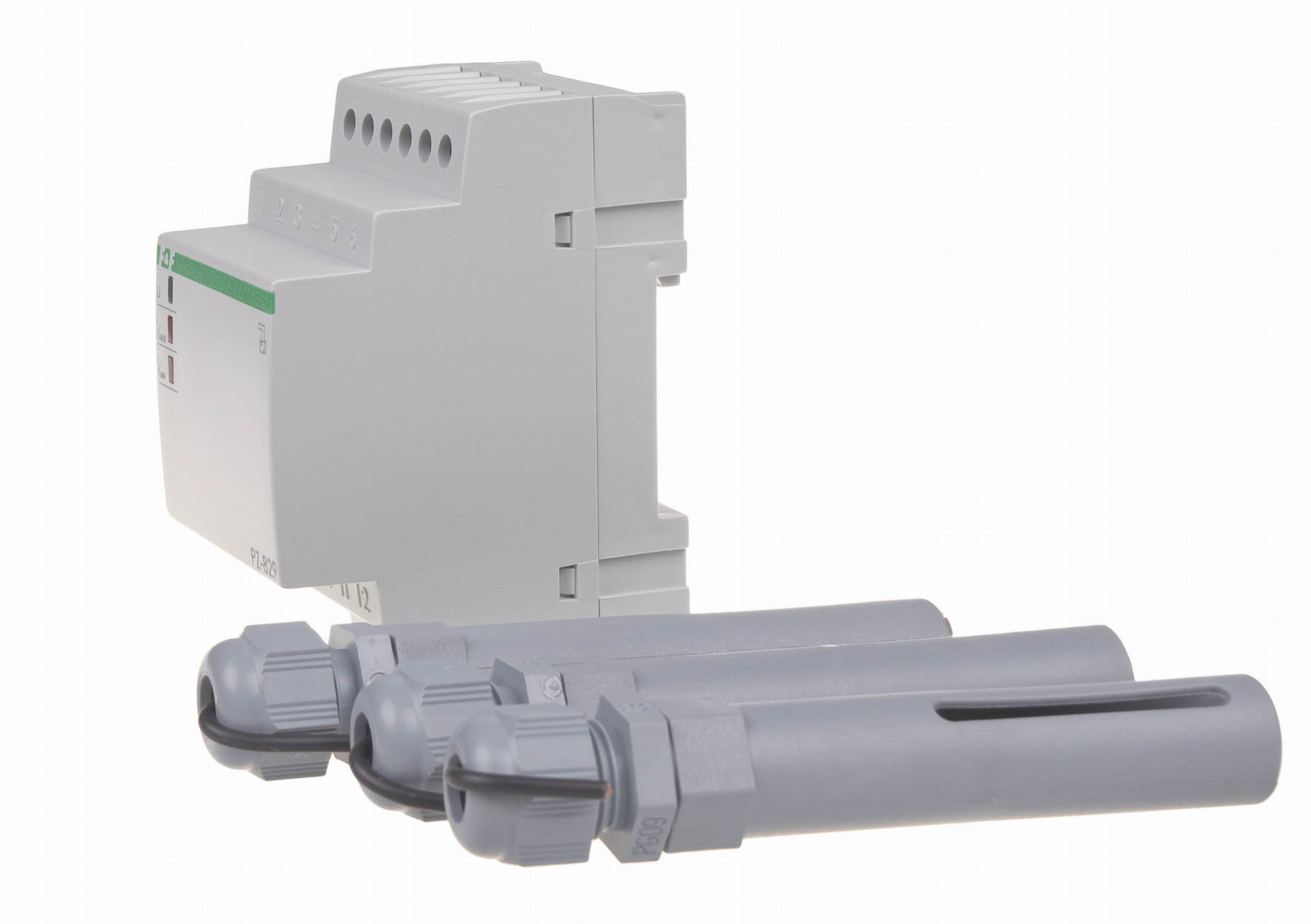

• Sondy: Wersja PZ-829 jest zazwyczaj dostarczana w komplecie z 3 sondami PZ2 (COM, MIN, MAX).
• Przeznaczenie: Standardowe ciecze przewodzące (Uwaga: Nie do wody deszczowej).
• Zasilanie: Napięcie sieciowe 230 V AC.
• Montaż: Szyna TH-35 (DIN), zajmuje 3 moduły (52,5 mm szerokości).

Charakterystyka Wyjść (Styki):

Przekaźnik wyposażony jest w dwa niezależne styki przełączne (dla poziomów MIN i MAX), co pozwala na elastyczne sterowanie:

• Konfiguracja Styków: 2 × NO/NC (normalnie otwarty/normalnie zamknięty, styki przełączne).
• Max. Prąd Obciążenia: 2 × 16 A / 250 V AC (wysoka obciążalność).
• Separacja: Zaciski sond są galwanicznie separowane od sieci zasilającej (napięcie pomiarowe < 6 V).

Zasada Działania:

• Funkcja: Kontrola pomiędzy poziomem MIN a MAX umożliwia automatyczne realizowanie funkcji napełniania (pompa włączana, gdy poziom spadnie poniżej MIN) lub opróżniania (pompa włączana, gdy poziom osiągnie MAX).
• Opóźnienie Przełączania: Dla punktu MIN: 1÷2 s; dla punktu MAX: .

Specyfikacja Techniczna (podsumowanie)

PZ-829 to niezawodny, standardowy przekaźnik do dwustanowej kontroli poziomu cieczy o typowej przewodności.
