Przekaźnik Kontroli Poziomu Cieczy PZ-832 RC B F&F

PZ-832 RC B to dwustanowy przekaźnik kontroli poziomu cieczy z wbudowanymi stanami alarmowymi (przepełnienie i opróżnienie), przeznaczony do automatycznego sterowania pompami lub zaworami w oparciu o poziom cieczy przewodzących prąd elektryczny (np. wodę wodociągową, nie destylowaną, nie deszczową). Jest to wersja bez sondy w komplecie, przystosowana do montażu na szynie DIN.

Kluczowe Parametry i Funkcje PZ-832 RC B

• Typ Urządzenia: Przekaźnik Kontroli Poziomu Cieczy (elektrodowy).
• Funkcjonalność: Dwustanowy (MIN/MAX) z dwoma dodatkowymi stanami alarmowymi (ALMIN/ALMAX).
• Zasilanie: Napięcie sieciowe 230 V AC.
• Montaż: Szyna TH-35 (DIN), moduł 3-polowy.

Charakterystyka Wyjść (Styki):

Przekaźnik posiada łącznie 4 niezależne styki przekaźników (separowane od sieci), co umożliwia sterowanie różnymi obwodami:

• Konfiguracja Styków: 4 × 1 NO/NC (normalnie otwarty/normalnie zamknięty).
• Obciążalność Styków Głównych (MIN i MAX): 2 × 16 A / 250 V AC.
• Obciążalność Styków Alarmowych (ALMIN i ALMAX): 2 × 8 A / 250 V AC.

Zasada Działania i Współpraca z Sondami:

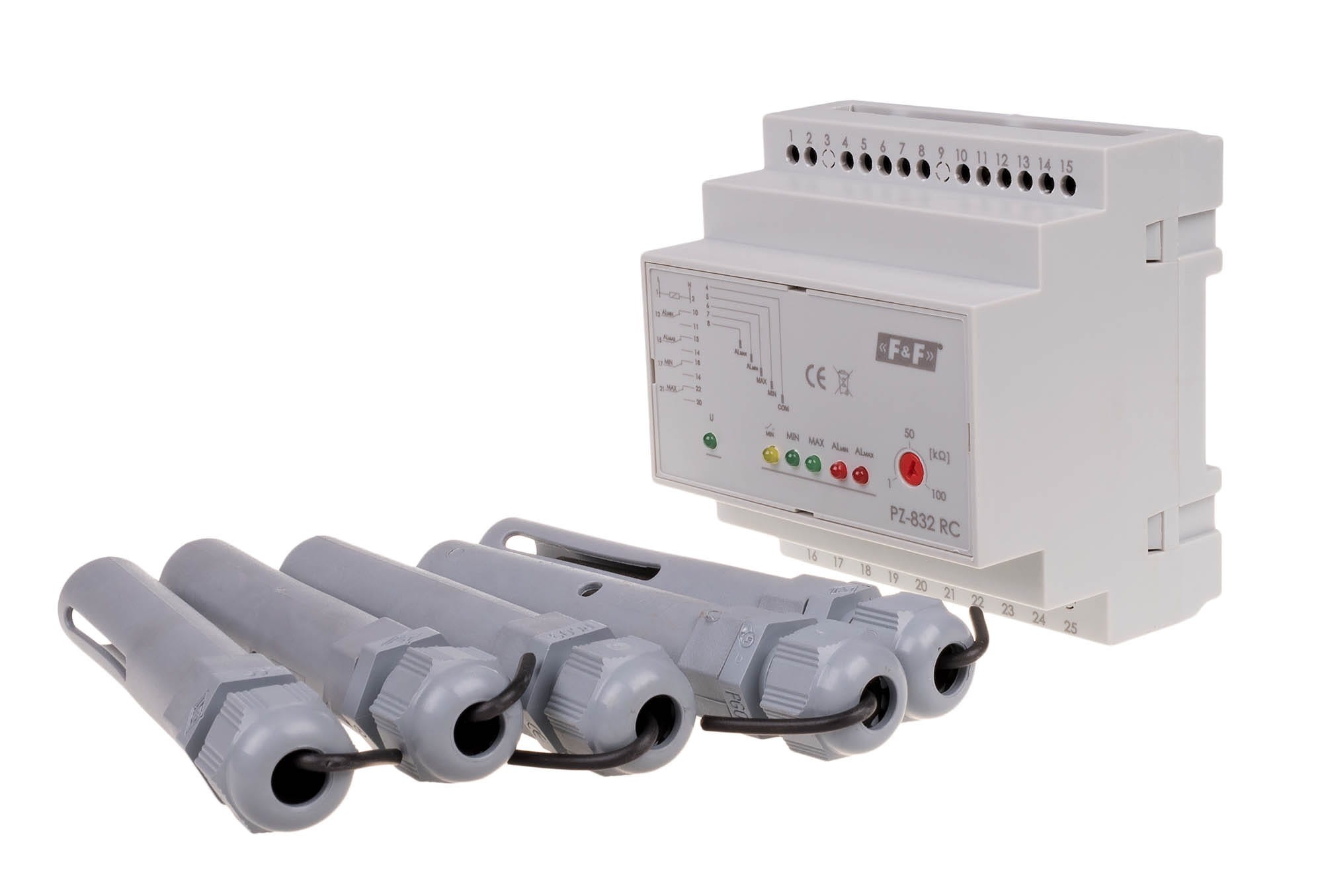

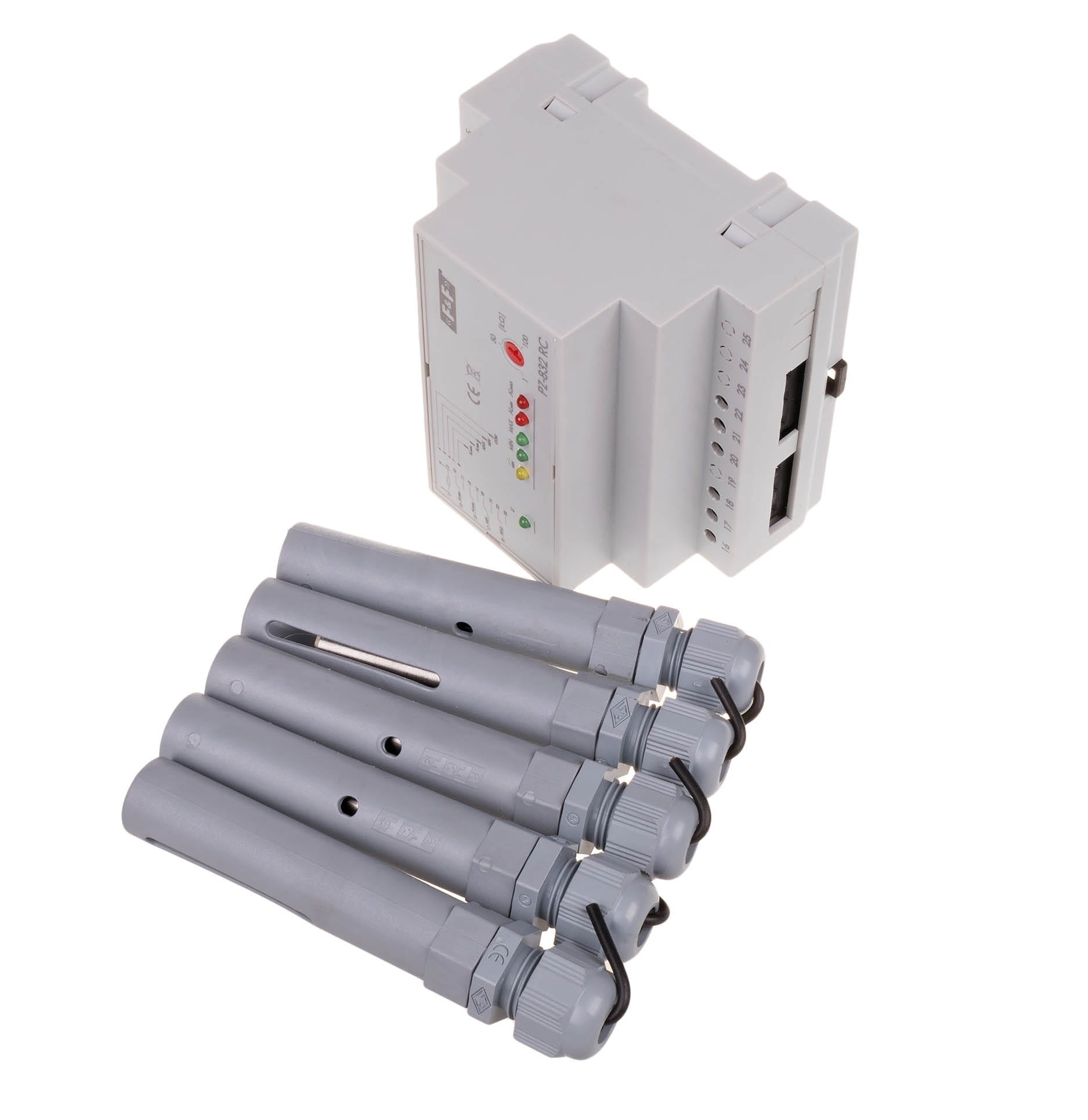

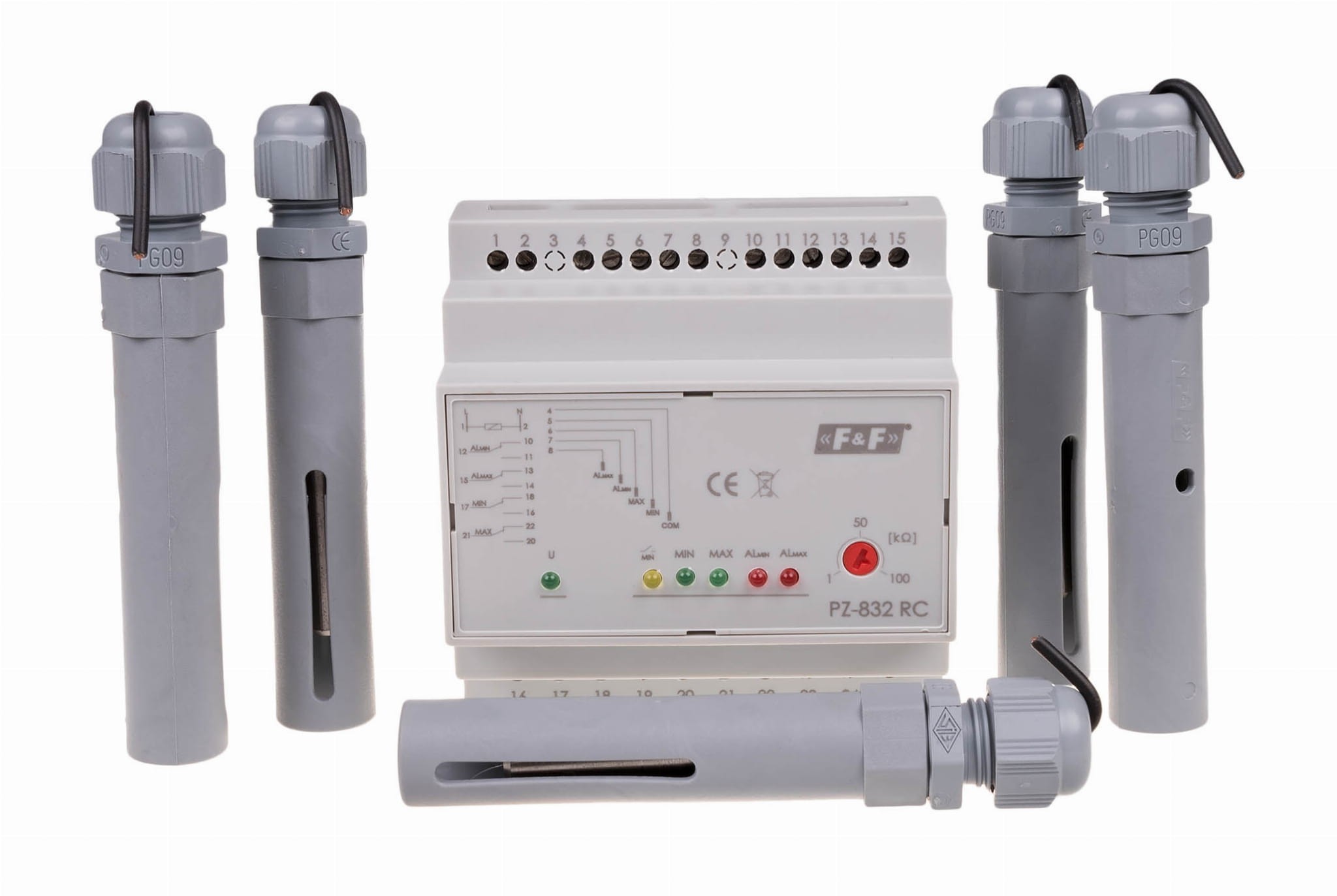

Przekaźnik współpracuje z 5 sondami elektrodowymi typu PZ2 (dostępne osobno): COM (wspólna), MIN, MAX, ALMIN i ALMAX.

• Tryb Pracy: Utrzymuje poziom cieczy w zakresie MIN i MAX (np. sterując pompą).
  • Poziom MIN: Spadek poniżej tego poziomu załącza funkcję NAPEŁNIANIE.
  • Poziom MAX: Osiągnięcie tego poziomu załącza funkcję OPRÓŻNIANIE lub zatrzymuje NAPEŁNIANIE.
• Stany Alarmowe:
  • ALMIN (Suchobieg): Przełącza styk alarmowy w przypadku niebezpiecznego, niskiego poziomu.
  • ALMAX (Przepełnienie): Przełącza styk alarmowy w przypadku krytycznego, wysokiego poziomu.
• Czułość: Posiada regulowaną czułość w zakresie 1÷100 kΩ, co pozwala na dostosowanie do przewodności różnych cieczy.
• Podłączenie Sond: Sondy są podłączane za pomocą przewodów o maksymalnej długości 100 m. Napięcie wyjść pomiarowych dla sond to 6 V.

Specyfikacja Techniczna (podsumowanie)

PZ-832 RC B to wszechstronny przekaźnik, idealny do zaawansowanych systemów sterowania poziomem cieczy, oferujący precyzyjną regulację i redundantne alarmy, co zapewnia wysokie bezpieczeństwo i automatyzację procesów.
