Przekaźnik Kontroli Poziomu Cieczy PZ-831 RC B F&F

PZ-831 RC B to trójstanowy przekaźnik kontroli poziomu cieczy (wersja bez sondy w zestawie), przeznaczony do wykrywania obecności cieczy przewodzących prąd elektryczny (np. woda wodociągowa) na trzech różnych poziomach. Umożliwia utrzymywanie stanów minimum i maksimum kontrolowanej cieczy w wyznaczonym zakresie. Przekaźnik jest montowany na szynie DIN i posiada regulowaną czułość.

Kluczowe Parametry i Funkcje PZ-831 RC B

• Typ Urządzenia: Przekaźnik Kontroli Poziomu Cieczy (elektrodowy).
• Liczba Stanów/Poziomów: Trójstanowy (3 niezależne poziomy kontroli, R1, R2, R3).
• Zestaw: Wersja Bez Sondy (wymaga podłączenia 4 sond elektrodowych typu PZ2 - COM, R1, R2, R3).
• Zasilanie: Napięcie sieciowe 230 V AC.
• Montaż: Szyna TH-35 (DIN), zajmuje 3 moduły (52,5 mm szerokości).

Charakterystyka Wyjść (Styki):

Przekaźnik umożliwia sterowanie trzema niezależnymi obwodami, z których każdy odpowiada za jeden poziom cieczy:

• Konfiguracja Styków: 3 × 1 NO (normalnie otwarte).
• Obciążalność Styków: 3 × 10 A / 250 V AC.
• Separacja: Galwanicznie separowane zaciski sond od sieci.

Zasada Działania i Współpraca z Sondami:

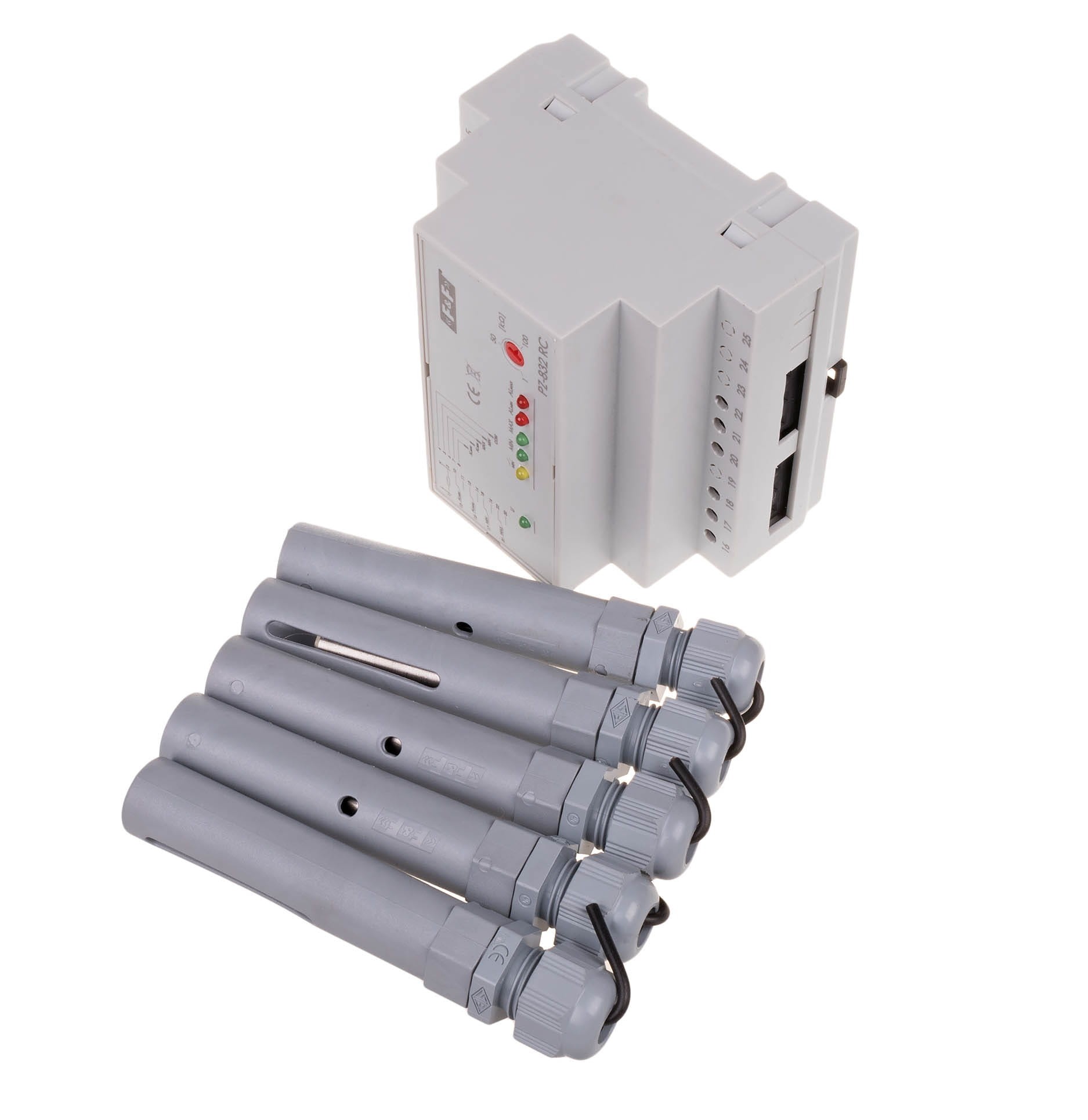

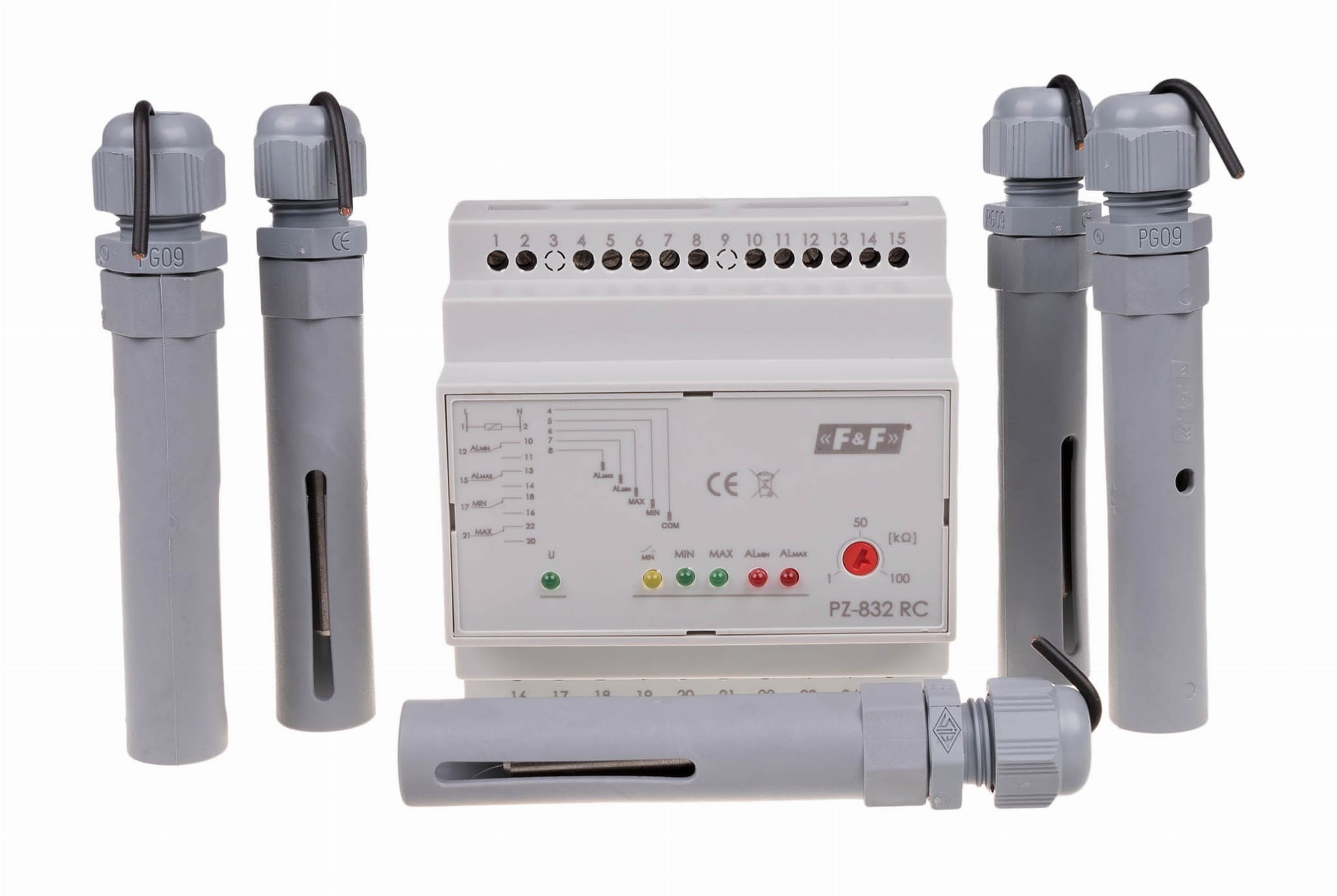

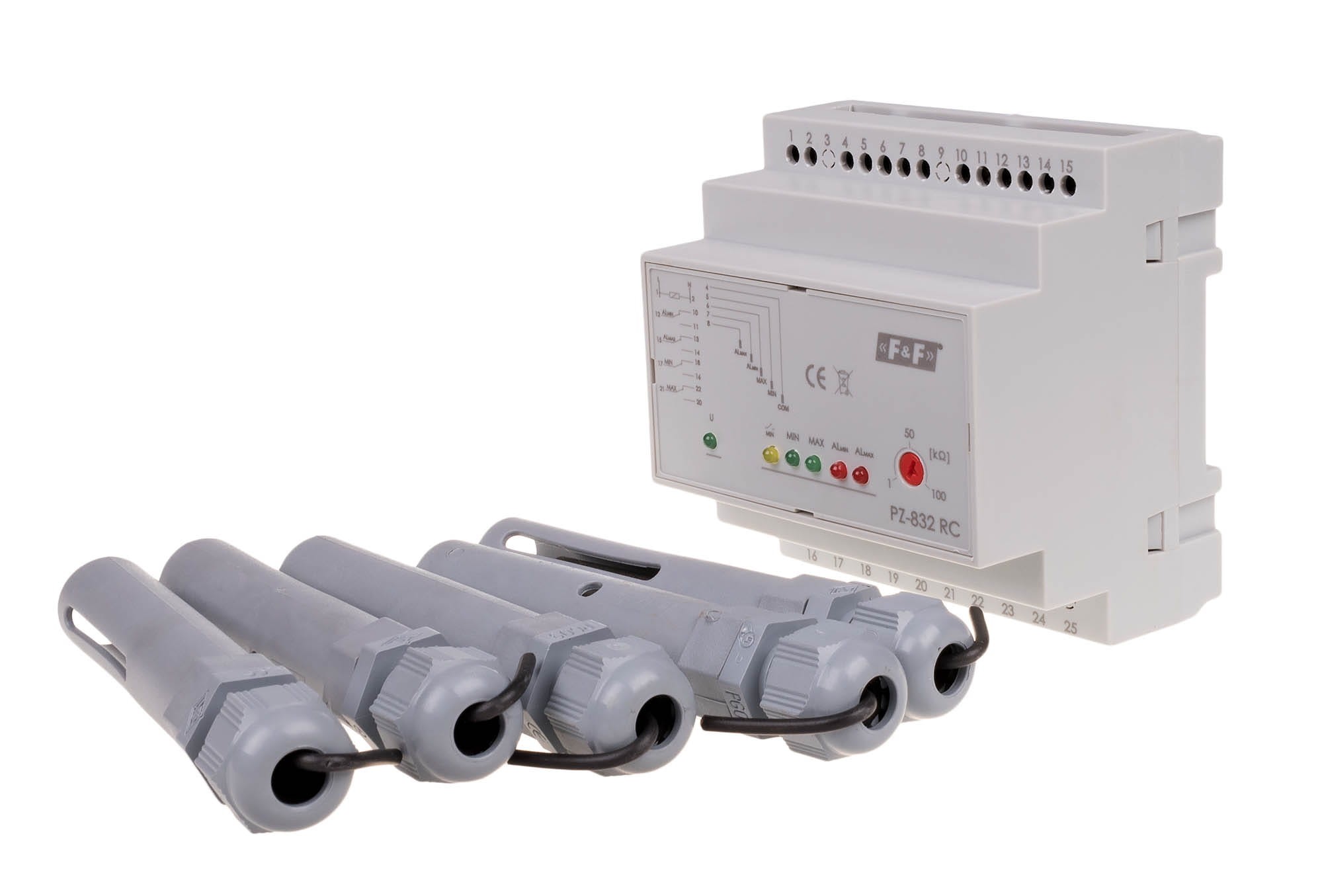

Przekaźnik współpracuje z czterema elektrodami (sondami) typu PZ2 (dostępne osobno): COM (bazowa, wspólna), R1 (poziom pierwszy), R2 (poziom drugi) i R3 (poziom trzeci).

• Działanie: W stanie suchym (wszystkie sondy rozwarte) wszystkie styki przekaźnika są otwarte.
  • Zwarcie sondy COM z R1 (osiągnięcie poziomu) powoduje zamknięcie styku przypisanego do R1.
  • Spadek poziomu (rozwarcie sondy) powoduje otwarcie styku.
• Regulowana Czułość: Posiada regulowaną czułość w zakresie 1÷100 kΩ, co umożliwia współpracę z cieczami o różnej przewodności (nie nadaje się do wody deszczowej).
• Opóźnienie Zadziałania: 1÷2 s.
• Podłączenie Sond: Maksymalna długość przewodu do sond to 100 m.

Specyfikacja Techniczna (podsumowanie)

PZ-831 RC B jest idealnym rozwiązaniem do kontroli trójpoziomowej, umożliwiając precyzyjne sterowanie napełnianiem, utrzymaniem oraz opróżnianiem zbiorników z cieczami przewodzącymi.
