Przekaźnik Kontroli Poziomu Cieczy PZ-831 RC F&F

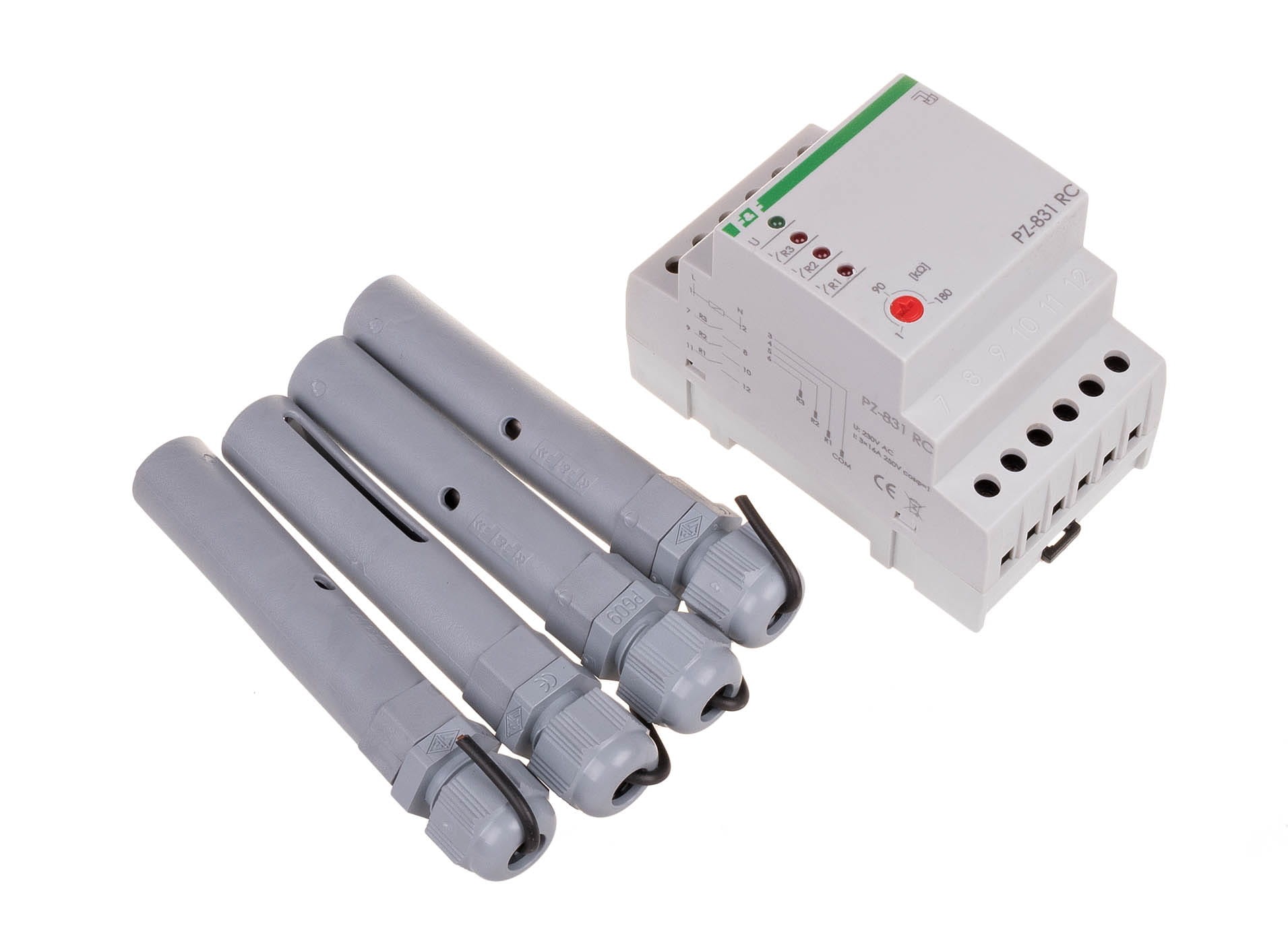

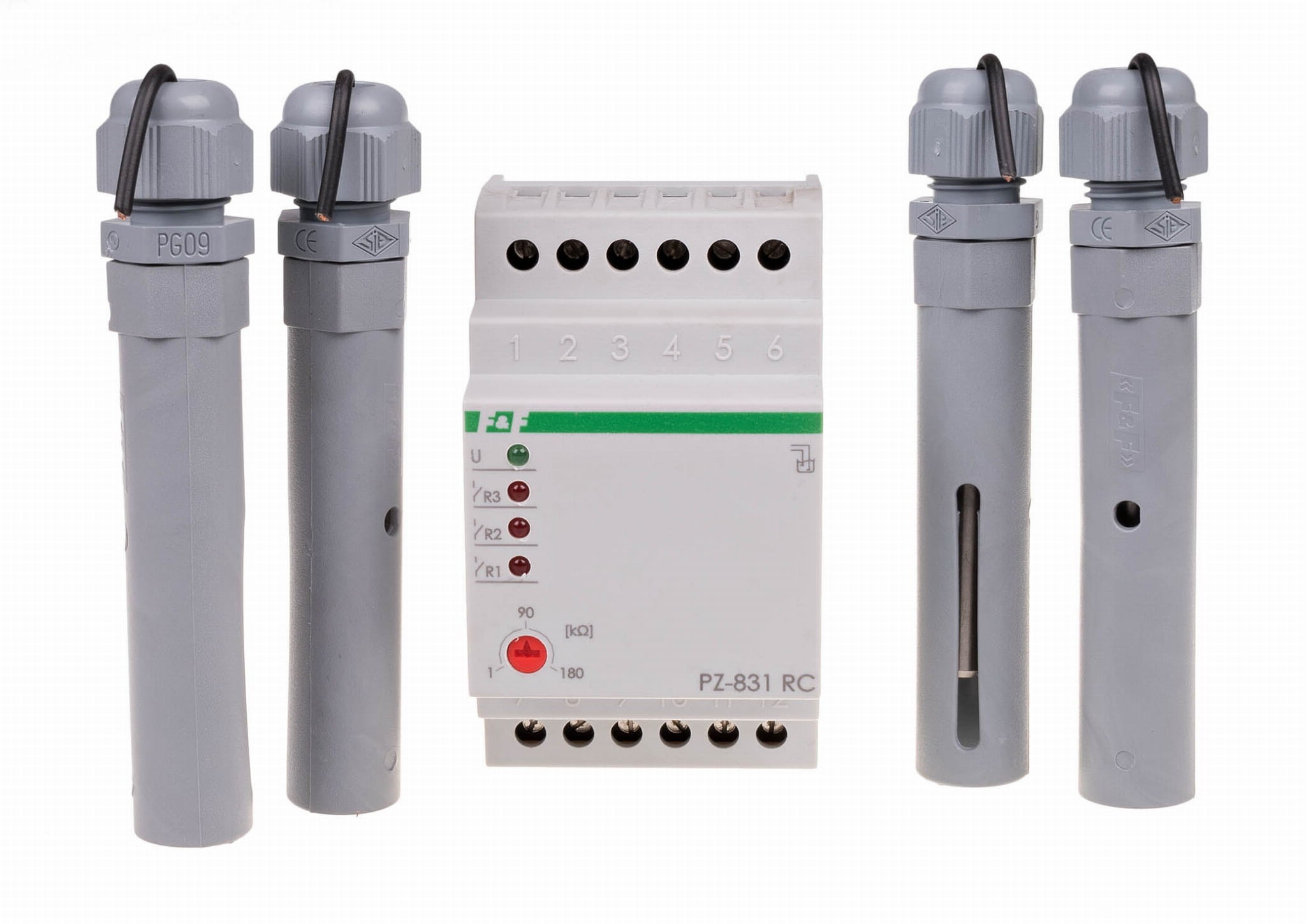

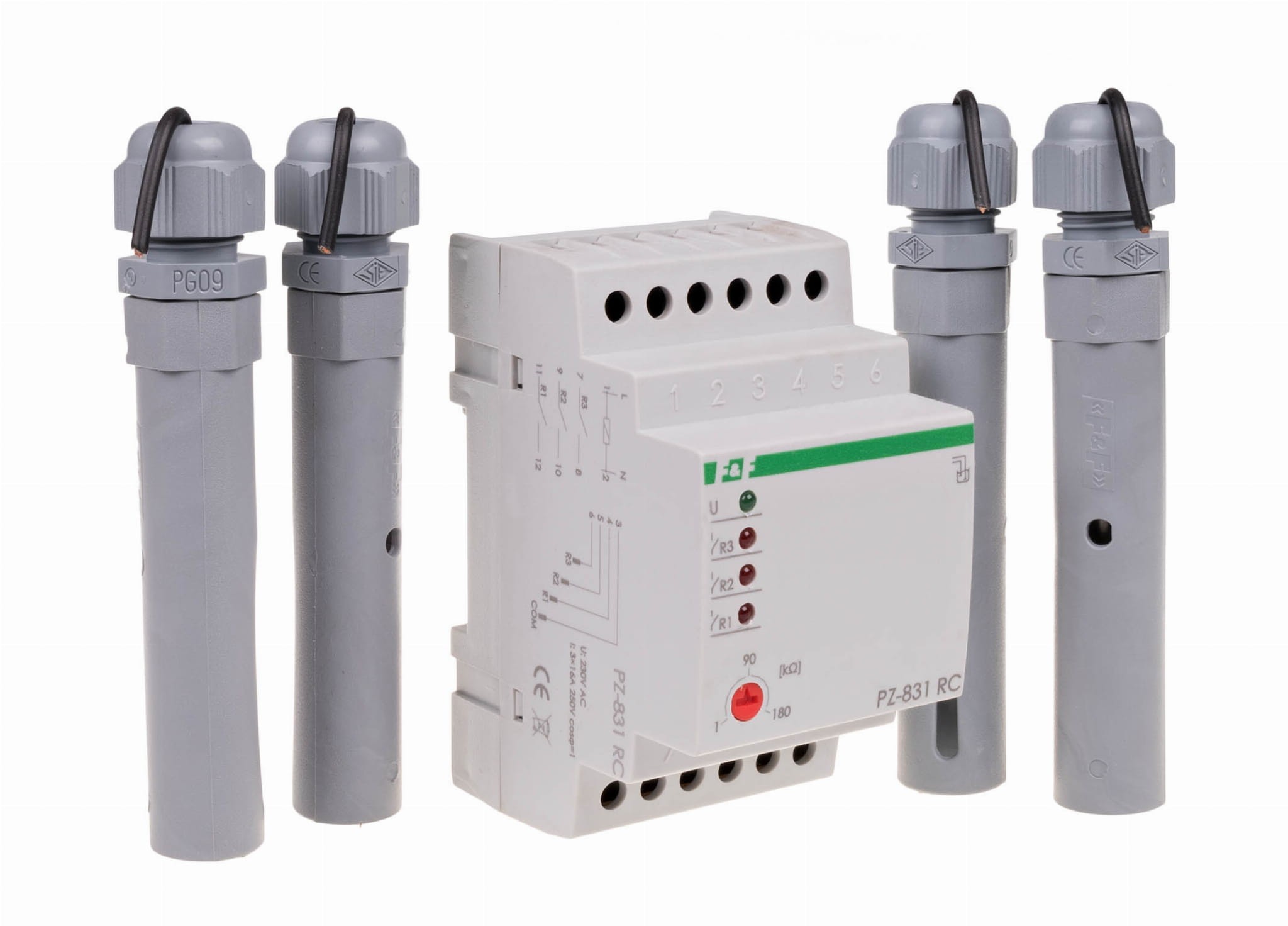

PZ-831 RC to trójstanowy przekaźnik kontroli poziomu cieczy, dostarczany w komplecie z sondą PZ2 (w rzeczywistości wymaga 4 sond: COM, R1, R2, R3). Jest przeznaczony do wykrywania obecności cieczy przewodzących prąd elektryczny (innych niż woda deszczowa) na trzech niezależnych poziomach. Umożliwia precyzyjne sterowanie i utrzymywanie poziomu cieczy w zbiornikach. Przekaźnik montowany jest na **szynie DIN** i posiada **regulowaną czułość**.

Kluczowe Parametry i Funkcje PZ-831 RC

• Typ Urządzenia: Przekaźnik Kontroli Poziomu Cieczy (elektrodowy).
• Liczba Stanów/Poziomów: Trójstanowy (3 niezależne poziomy kontroli: R1, R2, R3).
• Zestaw: W komplecie z sondą PZ2 (do pełnej pracy trójstanowej wymagane są 4 sondy PZ2).
• Zasilanie: Napięcie sieciowe 230 V AC.
• Montaż: Szyna TH-35 (DIN), zajmuje 3 moduły (52,5 mm szerokości).

Charakterystyka Wyjść (Styki):

Przekaźnik oferuje 3 niezależne wyjścia stykowe, każde dedykowane jednemu z poziomów kontroli, co pozwala na oddzielne sterowanie pompami, zaworami lub sygnalizatorami:

• Konfiguracja Styków: 3 × 1 NO (normalnie otwarte).
• Obciążalność Styków: 3 × 10 A / 250 V AC.
• Separacja: Zaciski sond są galwanicznie separowane od sieci.

Zasada Działania i Kontrola Poziomów:

PZ-831 RC monitoruje stan zwarty/rozwarty pomiędzy wspólną sondą COM a sondami R1, R2 i R3.

• Działanie: Zwarcie cieczą sondy bazowej COM i jednej z sond poziomu (np. R1) powoduje zamknięcie styku przypisanego do tego poziomu (np. 11-12). Rozwarcie sondy powoduje otwarcie styku.
• Regulacja Czułości: Posiada płynną regulację czułości w zakresie 1÷100 kΩ, co umożliwia precyzyjną kalibrację do przewodności kontrolowanej cieczy.
• Opóźnienie Zadziałania: 1÷2 s.
• Podłączenie Sond: Maksymalna długość przewodu do sond wynosi 100 m.

Specyfikacja Techniczna (podsumowanie)

PZ-831 RC to solidny przekaźnik do kontroli trójpoziomowej, zapewniający niezawodne, galwanicznie separowane sterowanie procesami napełniania i opróżniania zbiorników.
