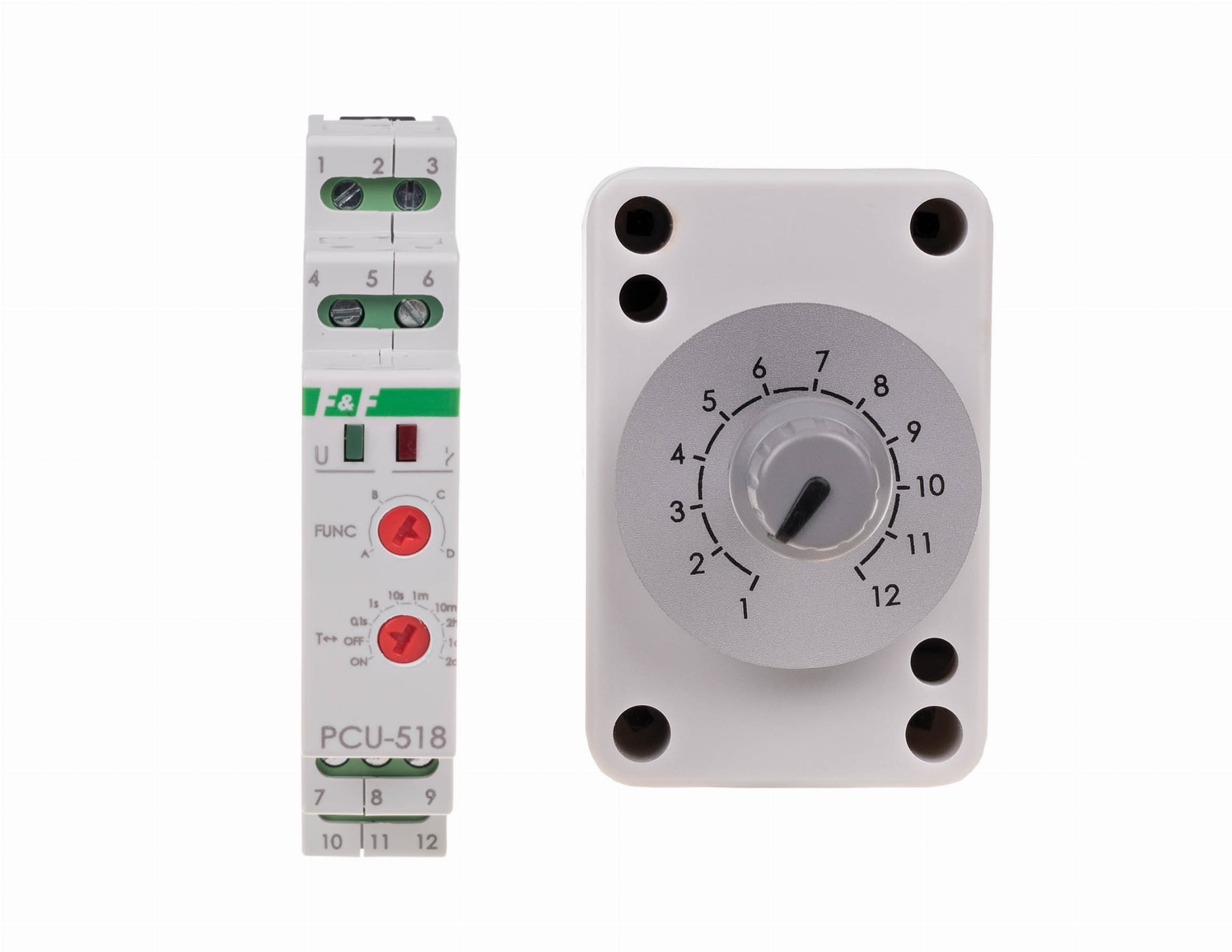

Przekaźnik Czasowy (zew. Potencjometr, 1 x NO/NC, DUO 230/24 V) PCU-518DUO F&F

PCU-518DUO to przekaźnik czasowy przeznaczony do realizacji funkcji opóźnienia załączenia (funkcja A) lub opóźnienia wyłączenia (funkcja B), z wyjątkową cechą: nastawą czasu za pomocą zewnętrznego potencjometru. Dzięki temu nastawa czasu jest możliwa w dowolnym, wygodnym dla instalatora miejscu, poza samą szafą sterowniczą. Cechą wyróżniającą jest również uniwersalne zasilanie DUO (230 V AC lub 24 V AC/DC).

Kluczowe Parametry i Funkcje PCU-518DUO

• Typ Urządzenia: Przekaźnik Czasowy z zew. Nastawą.
• Montaż: Szyna TH-35 (DIN).
• Zasilanie DUO: 230 V AC lub 24 V AC/DC.
• Kanały: Jedna funkcja czasowa do wyboru.
• Wyjście Stykowe: 1 Styk Przełączny (1 x NO/NC) 16 A.
• Nastawa Czasu: Zewnętrzny potencjometr (10 kΩ, wymagany, nie jest częścią zestawu).

Charakterystyka Funkcjonalna i Zewnętrzna Nastawa:

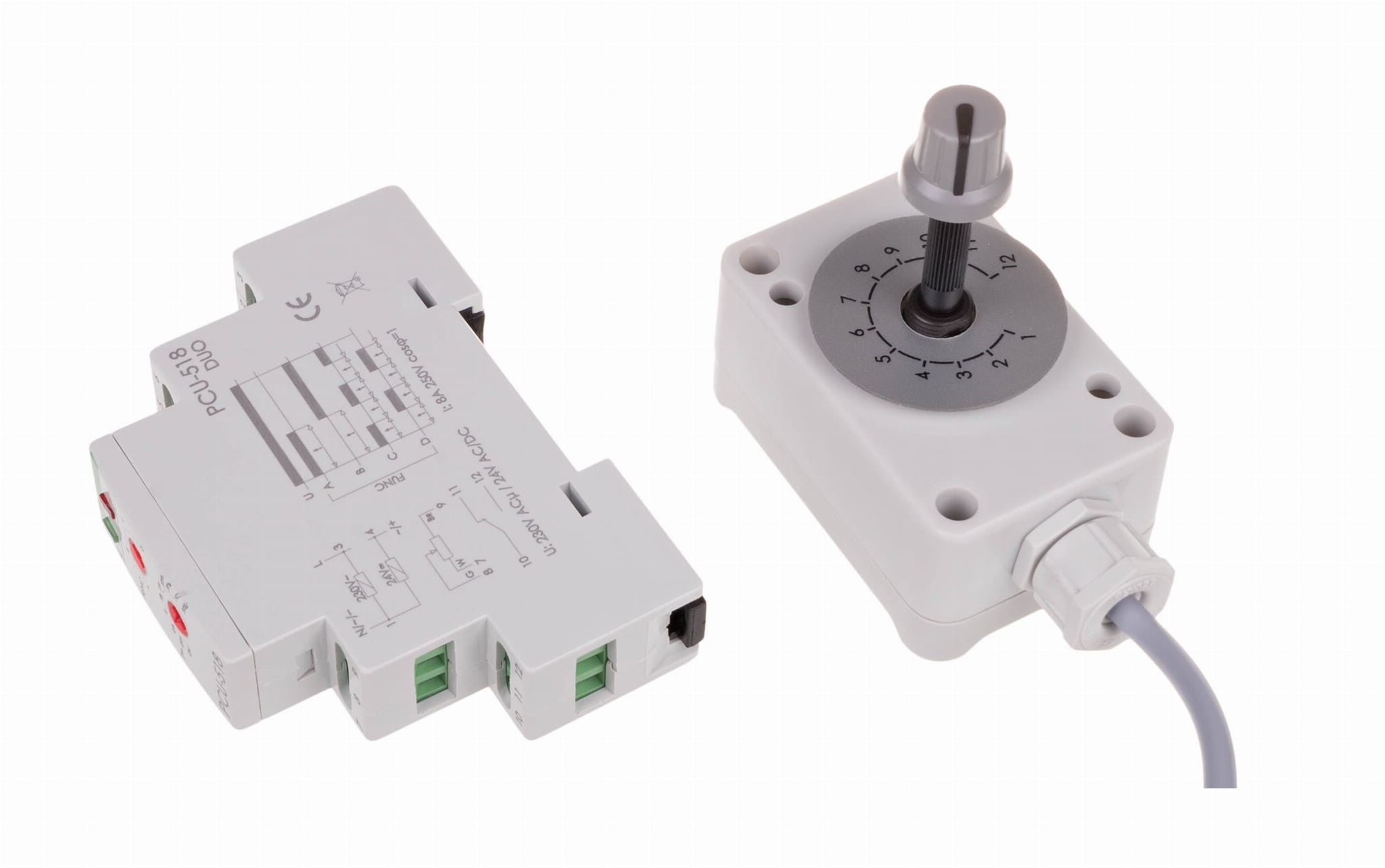

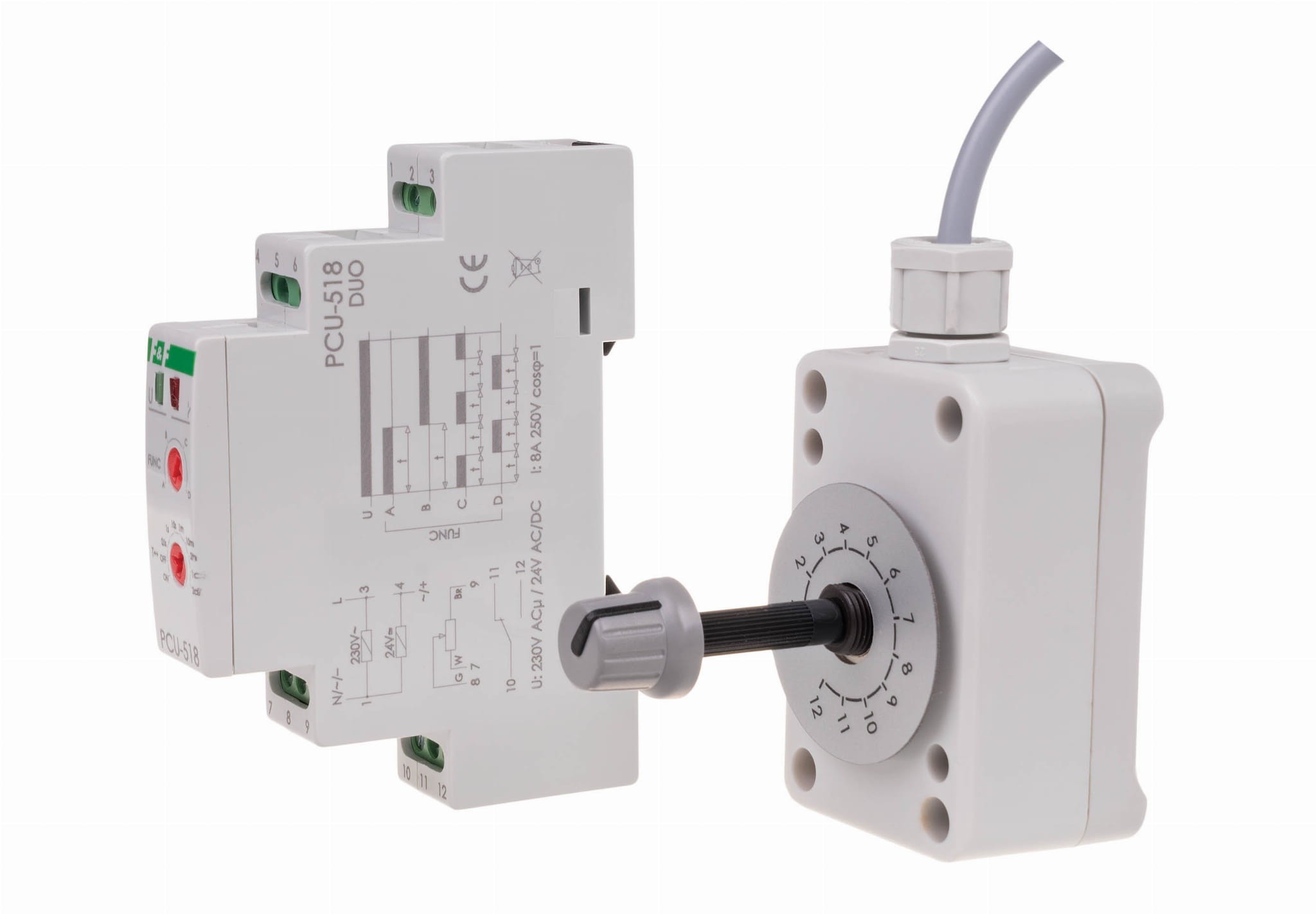

Zewnętrzny potencjometr (podłączany do zacisków 3 i 4) umożliwia łatwe dostosowanie nastawy czasu bez konieczności otwierania obudowy przekaźnika. Jest to niezwykle wygodne w przypadku konieczności częstej zmiany czasu działania lub gdy dostęp do samego przekaźnika jest utrudniony:

• Funkcje Czasowe:
  • A - Opóźnienie załączenia (Po podaniu napięcia, styk załącza się po nastawionym czasie).
  • B - Opóźnienie wyłączenia (Po podaniu napięcia, styk załącza się natychmiast, a wyłącza po nastawionym czasie).
• Zewnętrzny Potencjometr: Umożliwia płynną regulację czasu w wybranym zakresie czasowym (nastawianym na samym przekaźniku za pomocą mikroprzełącznika DIP).
• Zasilanie DUO: Elastyczność wyboru pomiędzy standardowym 230 V a niskim 24 V.
• Wyjście: Styk 16 A, przełączny (NO/NC), pozwalający na sterowanie obwodami w obu konfiguracjach.
• Zakres Czasowy: Regulowany od 0,1 sekundy do 10 dni (w podzakresach).

Specyfikacja Techniczna (podsumowanie)

PCU-518DUO to elastyczny przekaźnik czasowy F&F, idealny do instalacji wymagających zdalnej nastawy czasu (potencjometr zewnętrzny) oraz uniwersalnego zasilania (230/24 V).
