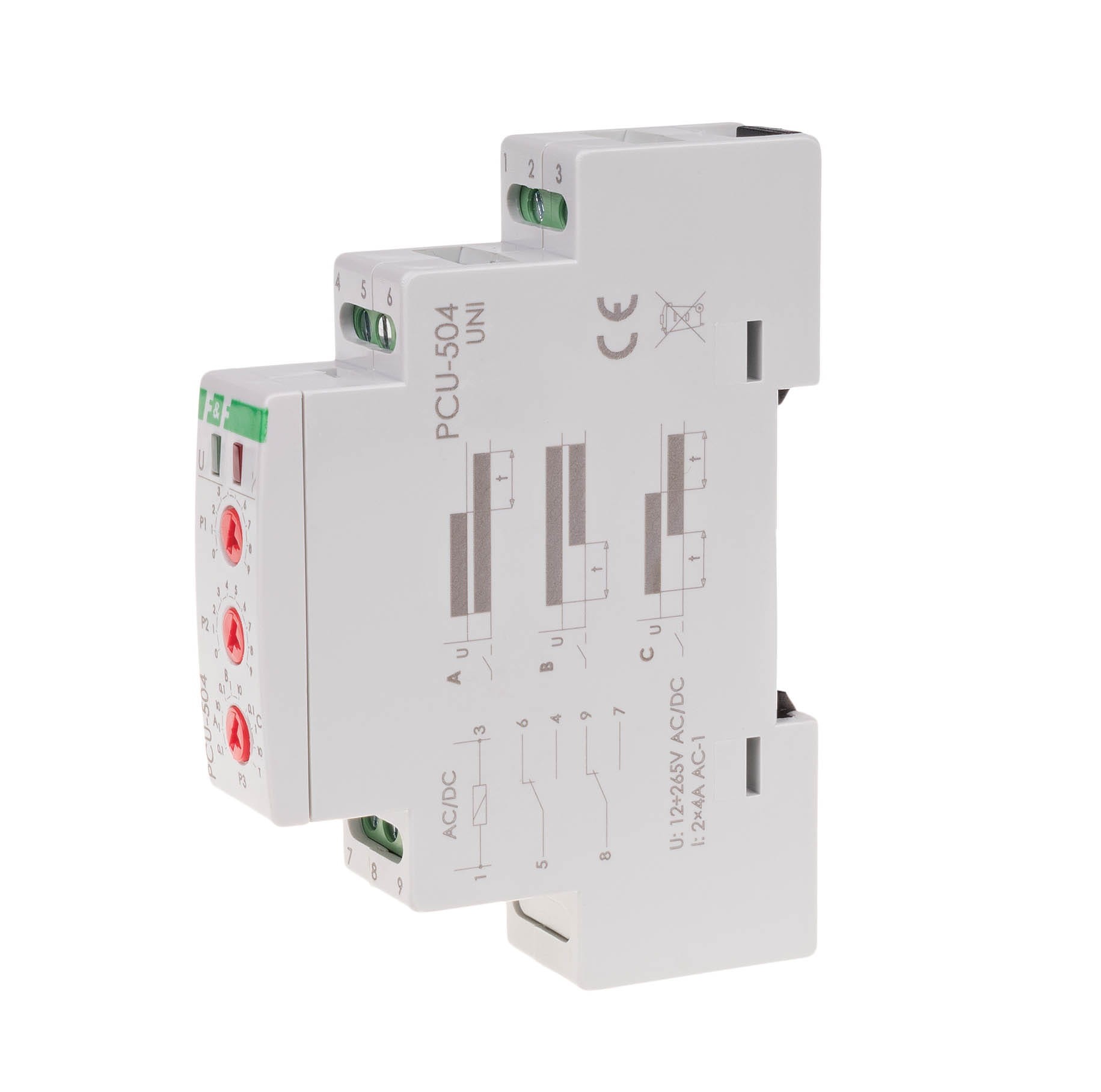

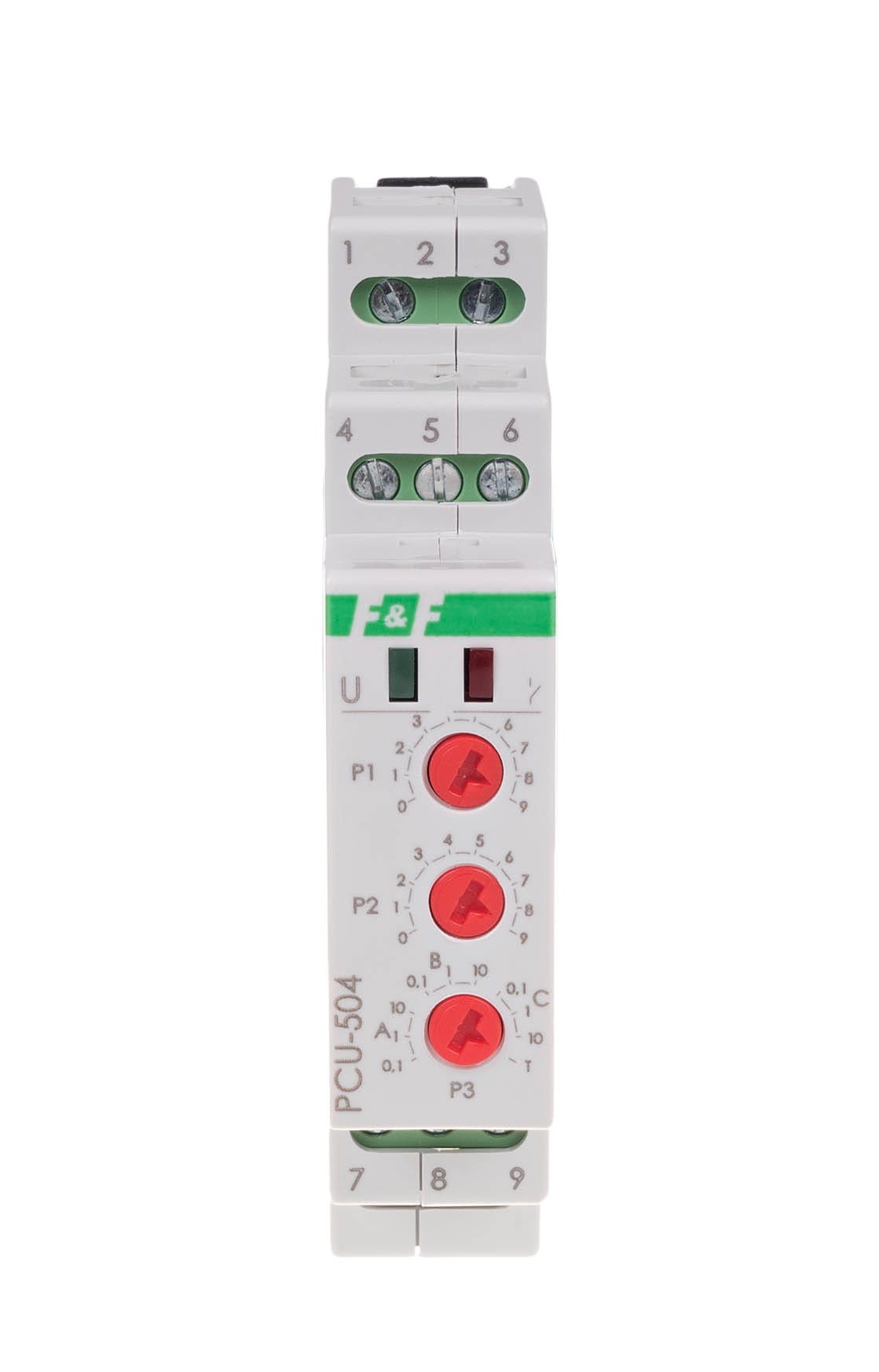

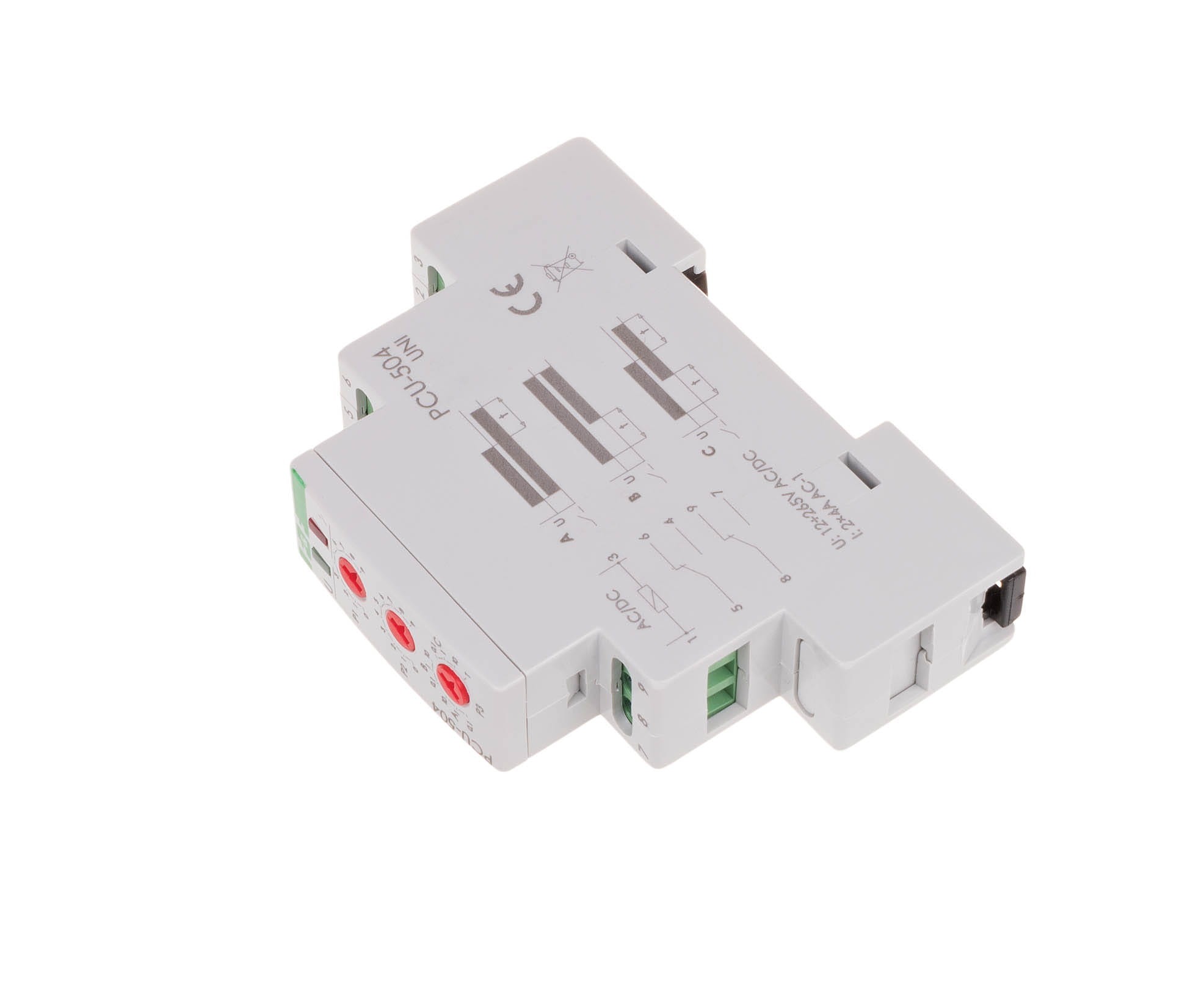

Przekaźnik Czasowy z Podtrzymaniem (2 x NO/NC, 12-264 V AC/DC) PCU-504UNI F&F

PCU-504UNI to uniwersalny przekaźnik czasowy, który wyróżnia się funkcją podtrzymania czasu po zaniku napięcia zasilania. Jest to kluczowa cecha w systemach, które muszą dokończyć cykl pracy (np. wentylacja wyciągowa po wyłączeniu światła) nawet w przypadku braku prądu. Posiada bardzo szeroki zakres zasilania (12 V do 264 V AC/DC) oraz dwa separowane styki przełączne (2 x NO/NC), co czyni go niezwykle elastycznym w zastosowaniu.

Kluczowe Parametry i Funkcje PCU-504UNI

• Typ Urządzenia: Przekaźnik Czasowy z Podtrzymaniem Zasilania.
• Zasilanie UNI: Uniwersalne 12 V do 264 V AC/DC.
• Główna Funkcja: Podtrzymanie po zaniku napięcia zasilania (do 10 minut).
• Tryby Pracy (3): Podtrzymanie (A), Opóźnione Załączenie (B), Opóźnione Załączenie z Podtrzymaniem (C).
• Wyjście Stykowe: 2 Styki Przełączne (2 x NO/NC).
• Maksymalny Prąd Obciążenia: 2 x 4 A (separowane styki).
• Zakres Czasowy: Regulowany, do 10 minut (dla funkcji podtrzymania A i C).
• Montaż: Szyna TH-35 (DIN).

Charakterystyka Funkcjonalna i Podtrzymanie Zasilania:

Dzięki wbudowanemu kondensatorowi, przekaźnik PCU-504UNI może utrzymać styki załączone (lub odmierzać czas) przez nastawiony okres (max. 10 minut) po odcięciu zasilania. To kluczowe w:

• Wentylacji Łazienkowej/Kuchennej: Podtrzymanie pracy wentylatora po wyłączeniu światła.
• Systemach Alarmowych i Sygnalizacyjnych: Utrzymanie sygnalizacji przez określony czas po utracie zasilania głównego.
• Uniwersalne Zasilanie: Zakres 12 V do 264 V AC/DC eliminuje problem doboru odpowiedniego napięcia zasilającego.
• Wyjście 2x NO/NC: Dwa separowane styki pozwalają na jednoczesne sterowanie dwoma niezależnymi obwodami (np. wentylator i oświetlenie sygnalizacyjne).
• Kompaktowa Budowa: Szerokość 1 modułu (18 mm) minimalizuje zajętość miejsca.

Specyfikacja Techniczna (podsumowanie)

PCU-504UNI to kluczowy element automatyki, który zapewnia ciągłość działania funkcji czasowej nawet po zaniku zasilania, dzięki czemu idealnie nadaje się do sterowania krytycznymi obwodami.
