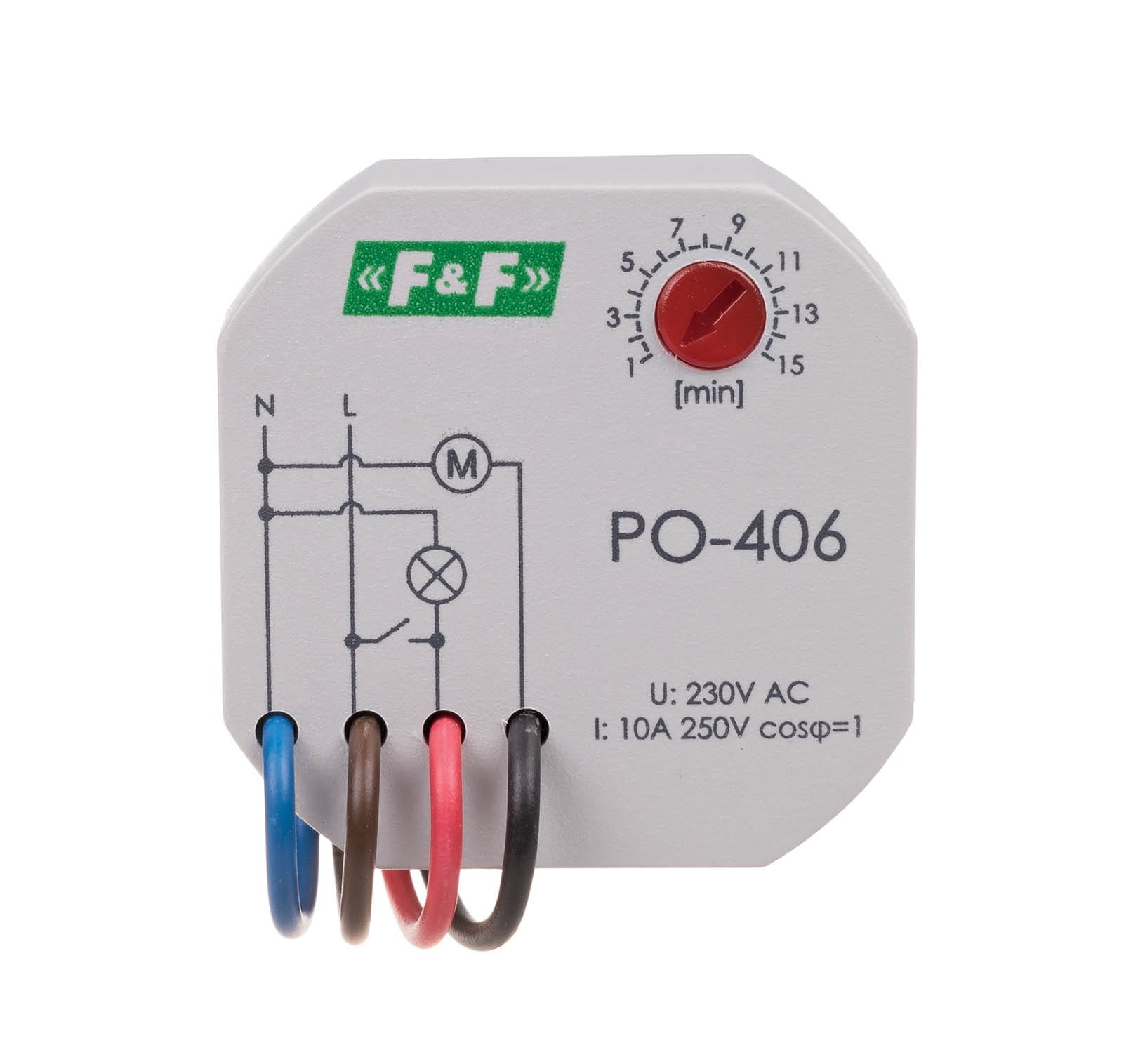

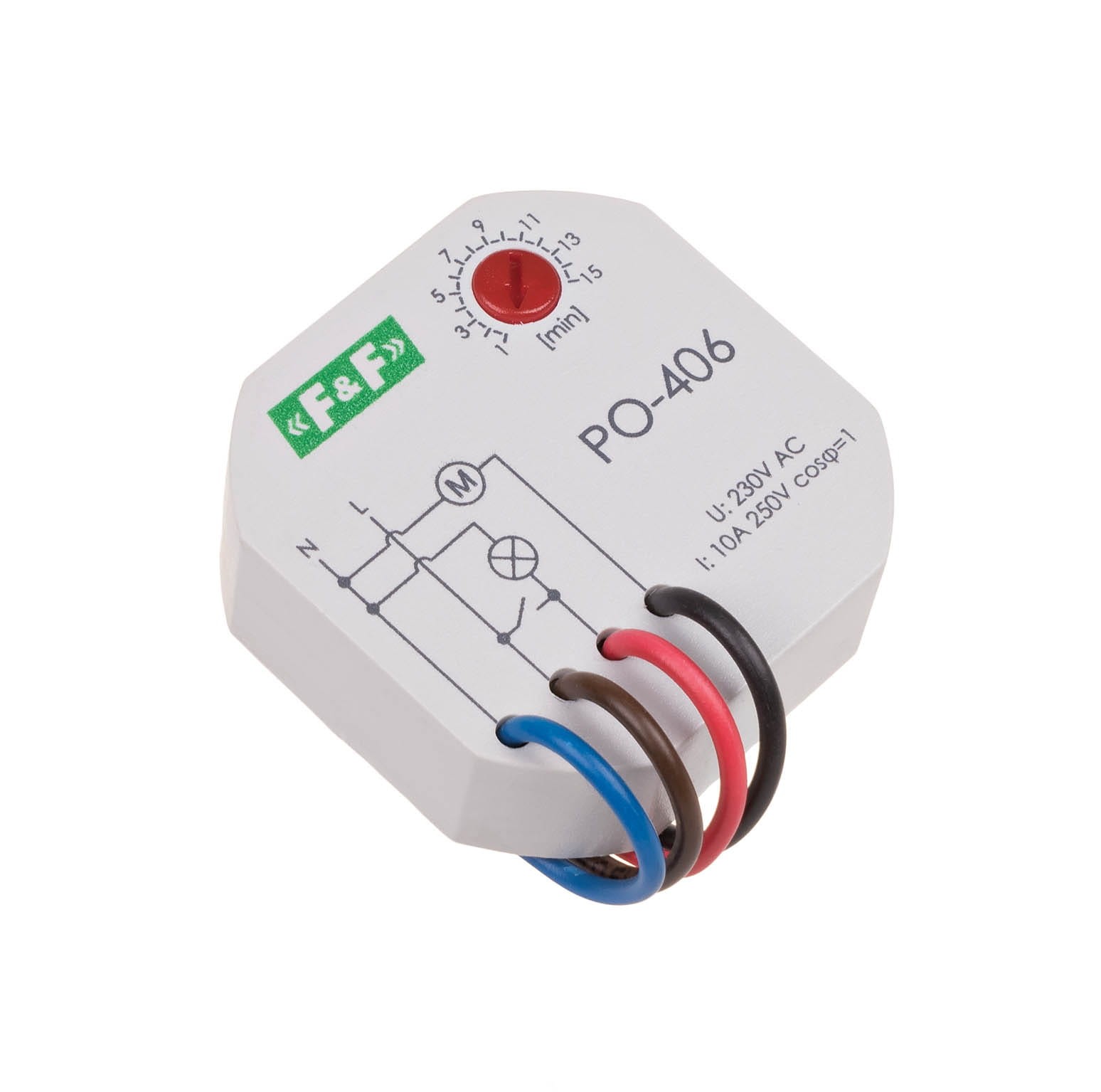

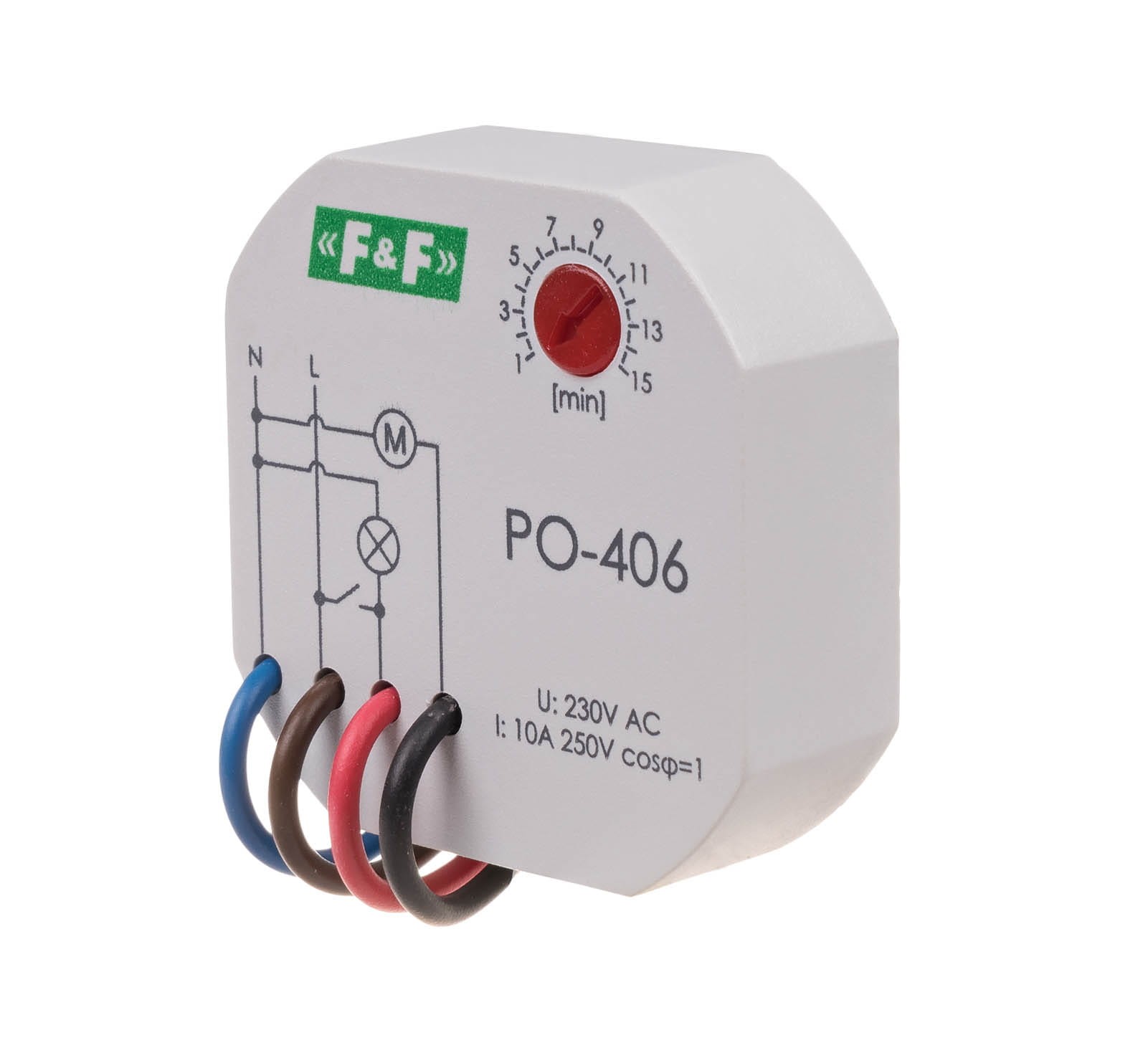

Przekaźnik Czasowy z Opóźnionym Odpadaniem (Wyłączeniem) PO-406 F&F

PO-406 to jednofunkcyjny przekaźnik czasowy, który realizuje funkcję opóźnionego odpadania (funkcja E lub OFF-delay). Jest przeznaczony do montażu podtynkowego (w standardowych puszkach instalacyjnych Ø 60 mm). Służy do podtrzymania zasilania obwodu przez określony czas po ustaniu napięcia zasilającego.

Kluczowe Parametry i Funkcje PO-406

• Typ Urządzenia: Przekaźnik Czasowy Jednofunkcyjny.
• Montaż: Podtynkowy / do puszek instalacyjnych (Ø 60 mm).
• Funkcja Czasowa: Opóźnione odpadanie (Opóźnione wyłączenie).
• Zasilanie (Cewka): Napięcie sieciowe 230 V AC.
• Regulacja Czasu (T): Płynna regulacja czasu zwłoki (zakres zależny od wersji, typowo regulowany potencjometrem).

Zasada Działania (Opóźnione Odpadanie):

1. Po podaniu napięcia zasilającego (230 V) przekaźnik natychmiast załącza styk wyjściowy.
2. Licznie czasu (opóźnienie $T$) rozpoczyna się dopiero w momencie zaniku napięcia zasilającego.
3. Przez nastawiony czas $T$ styk pozostaje załączony.
4. Po upływie czasu $T$ styk odpada (wyłącza się).

Ta funkcja jest idealna do automatycznego podtrzymywania pracy urządzeń (np. wentylacji łazienkowej lub oświetlenia) po ich wyłączeniu przez określony czas.

Charakterystyka Wyjść (Styki Obciążenia):

• Liczba i Typ Styków: 1 × NO/NC (jeden styk przełączny, często w wersjach podtynkowych występuje jako 1Z - zwierny).
• Prąd Znamionowy Styku: 16 A (wysoka obciążalność).

Specyfikacja Techniczna (podsumowanie)

PO-406 to kompaktowy, podtynkowy przekaźnik do precyzyjnego sterowania podtrzymaniem zasilania w instalacjach 230 V AC.
