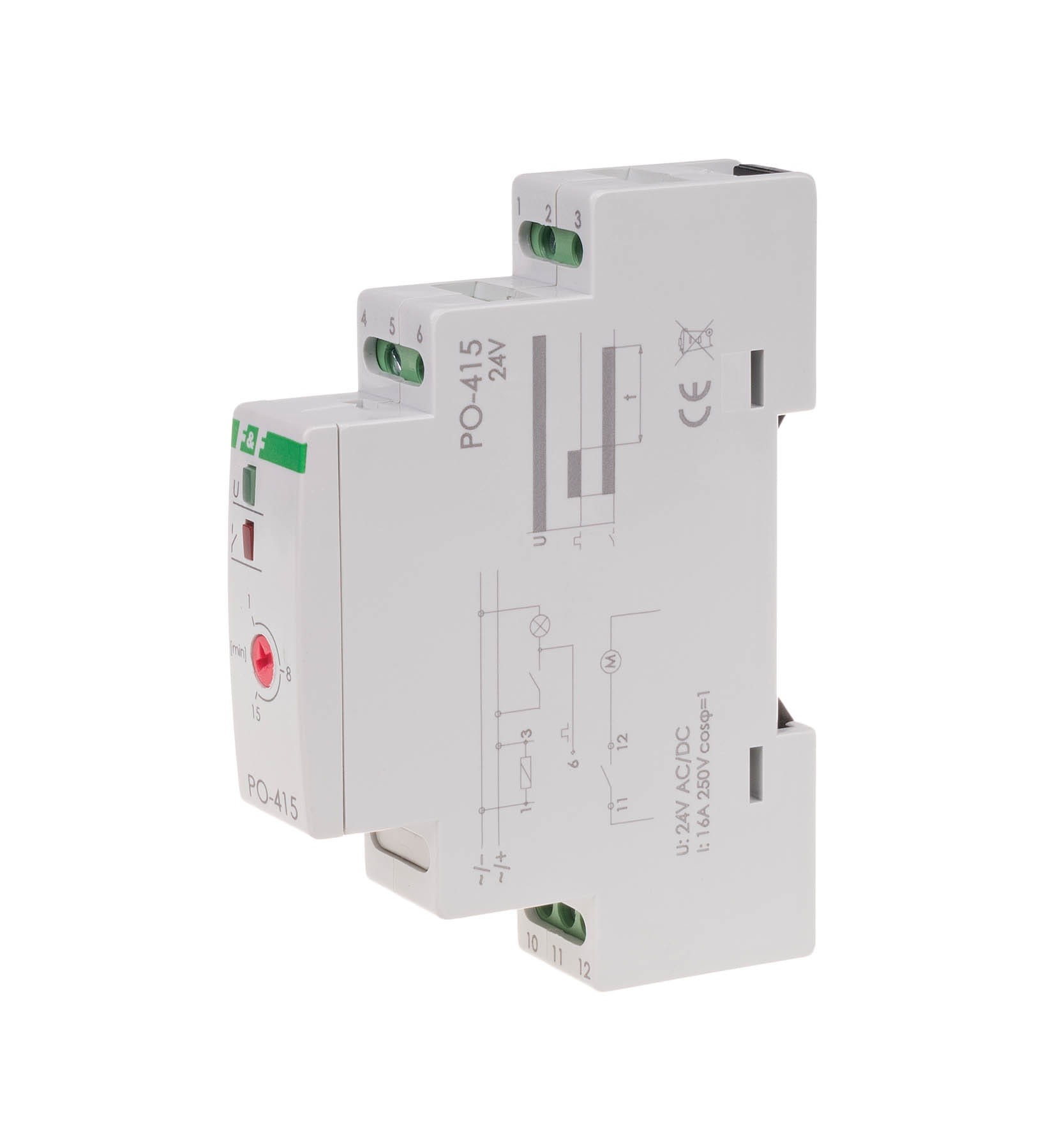

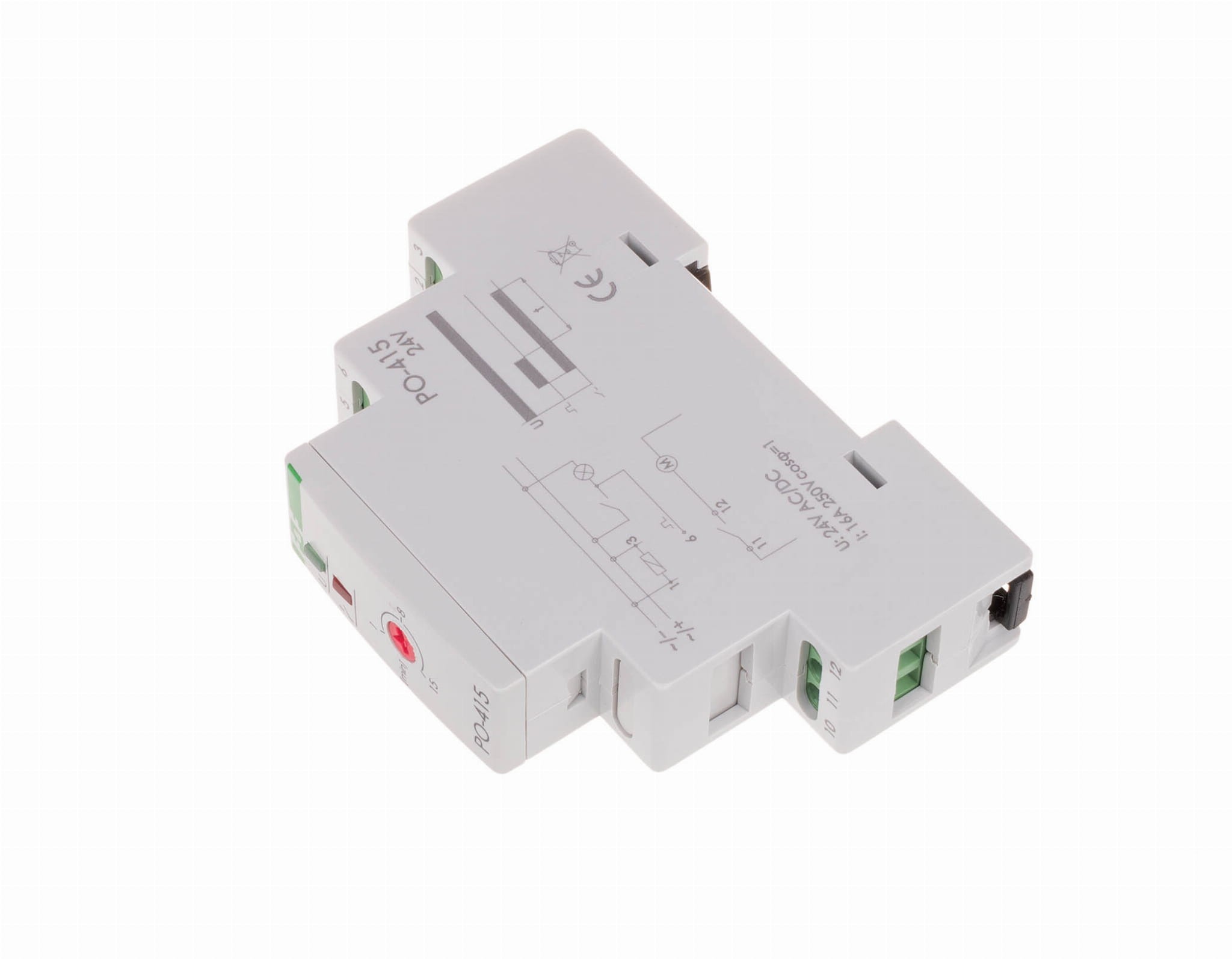

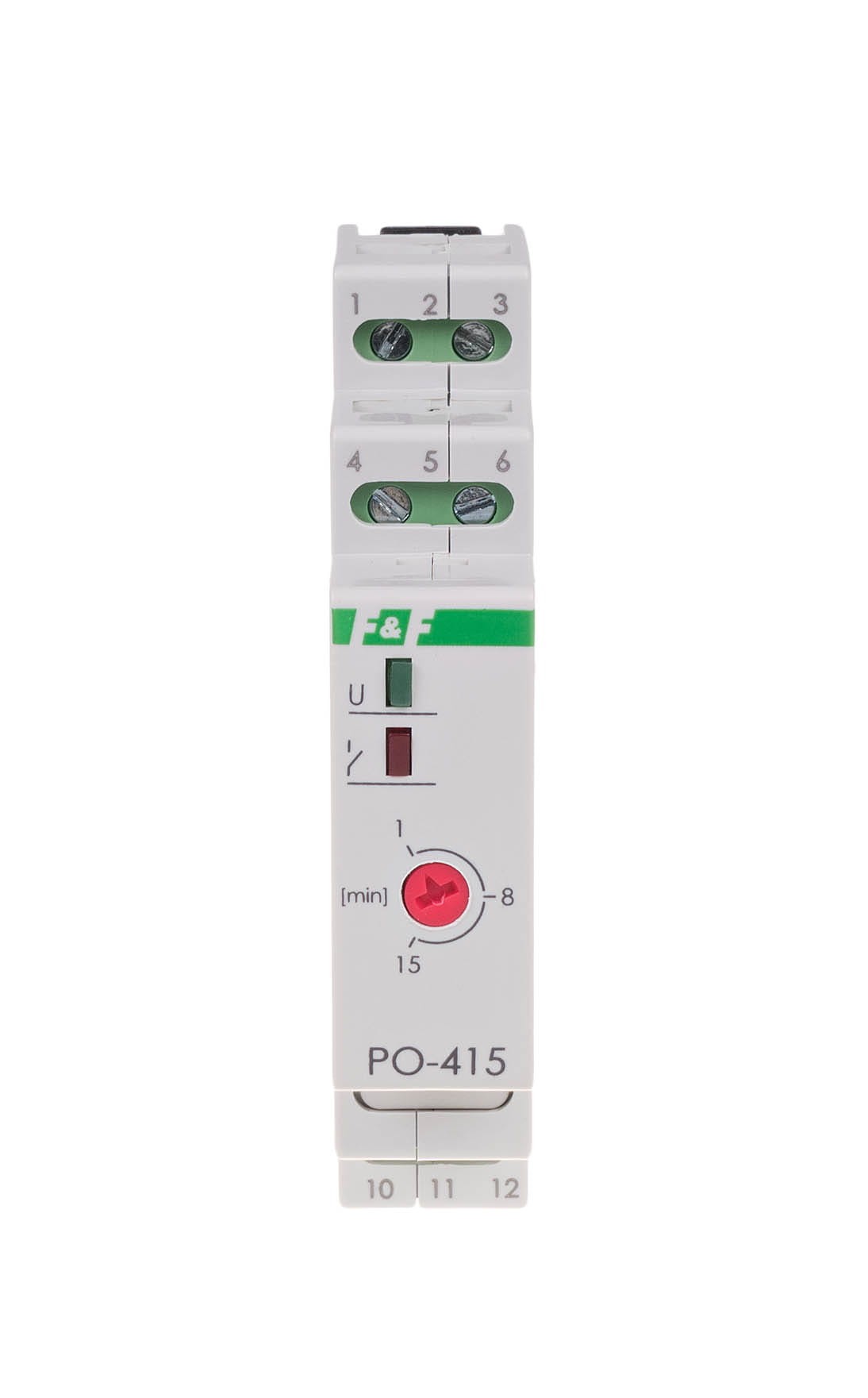

Przekaźnik Czasowy z Opóźnionym Odpadaniem (Wyłączeniem) PO-415-24V F&F

PO-415-24V to jednofunkcyjny przekaźnik czasowy, który realizuje funkcję opóźnionego odpadania (funkcja E lub OFF-delay). Jest przeznaczony do montażu na szynie DIN i sterowany jest niskim napięciem (24 V AC/DC).

Kluczowe Parametry i Funkcje PO-415

• Typ Urządzenia: Przekaźnik Czasowy Jednofunkcyjny.
• Funkcja Czasowa: Opóźnione odpadanie (Opóźnione wyłączenie). Oznacza to, że po zaniku napięcia sterującego, przekaźnik podtrzymuje załączenie styku przez nastawiony czas.
• Zasilanie (Cewka): Niskie napięcie 24 V AC/DC.
• Montaż: Szyna TH-35 (DIN).
• Zakres Czasowy (T): Regulowany w zakresie od 1 do 60 sekund.

Zasada Działania (Opóźnione Odpadanie):

1. Po podaniu napięcia zasilającego (24 V) przekaźnik natychmiast załącza styk wyjściowy.
2. Licznie czasu (opóźnienie $T$) rozpoczyna się dopiero w momencie zaniku napięcia zasilającego.
3. Przez czas $T$ styk pozostaje załączony.
4. Po upływie nastawionego czasu $T$ styk odpada (wyłącza się).

Ta funkcja jest często wykorzystywana do podtrzymywania pracy wentylacji, pomp lub oświetlenia, które mają działać przez określony czas po ustaniu sygnału sterującego.

Charakterystyka Wyjść (Styki Obciążenia):

• Liczba i Typ Styków: 1 x NO/NC (jeden styk przełączny).
• Prąd Znamionowy Styku: 16 A (duża obciążalność).

Specyfikacja Techniczna (podsumowanie)

PO-415-24V to niezawodny, modułowy przekaźnik do precyzyjnego sterowania podtrzymaniem zasilania w instalacjach niskonapięciowych.
