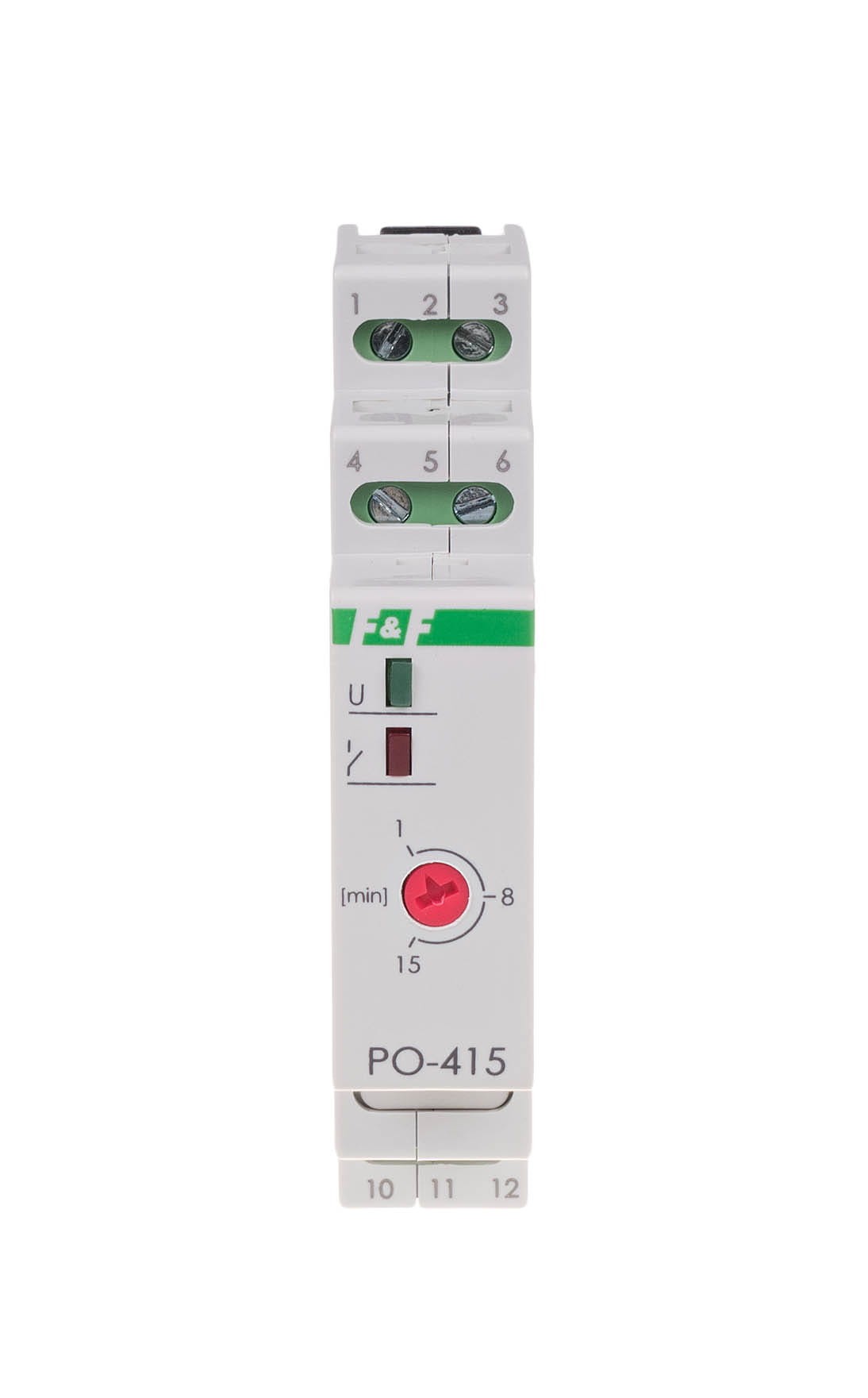

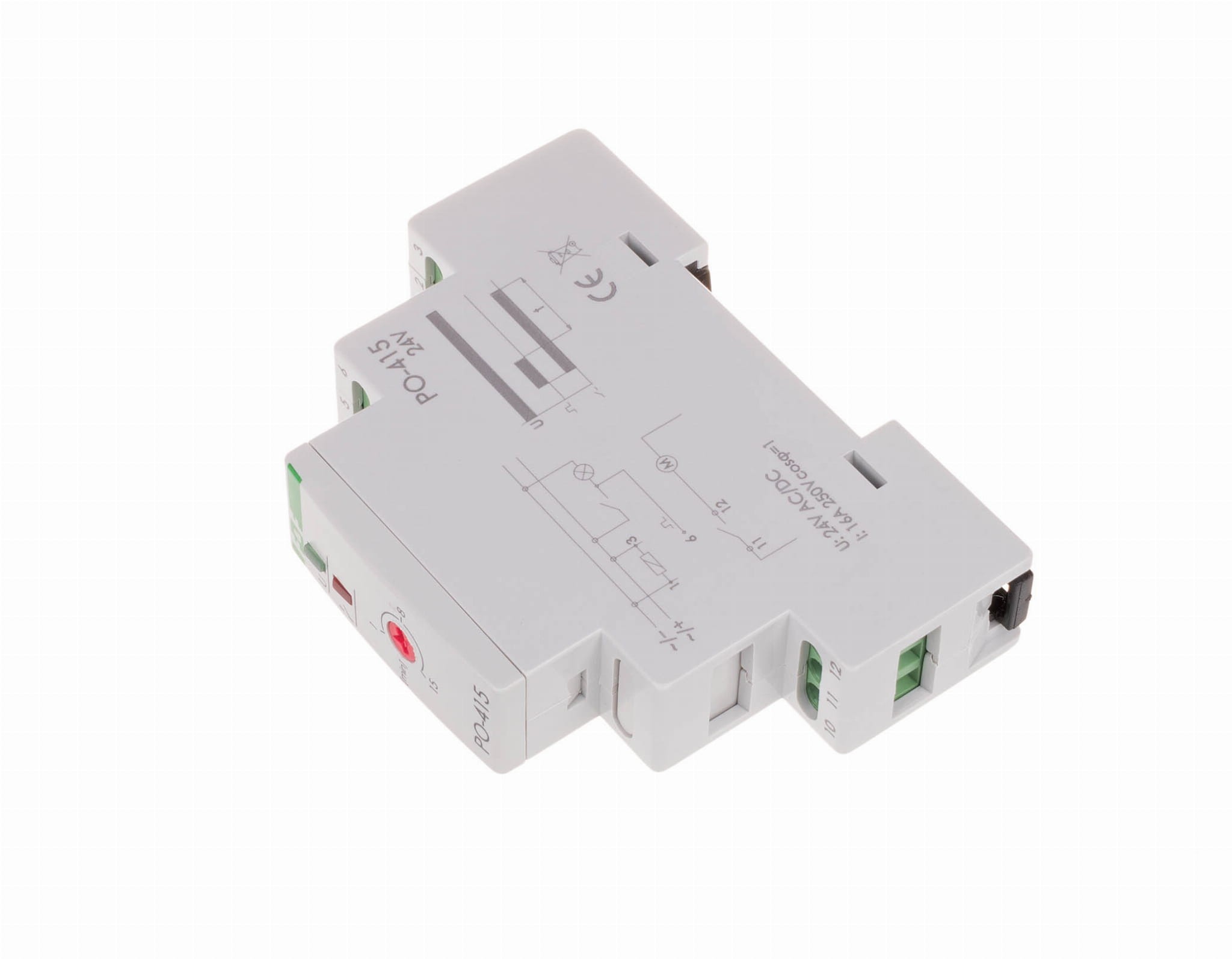

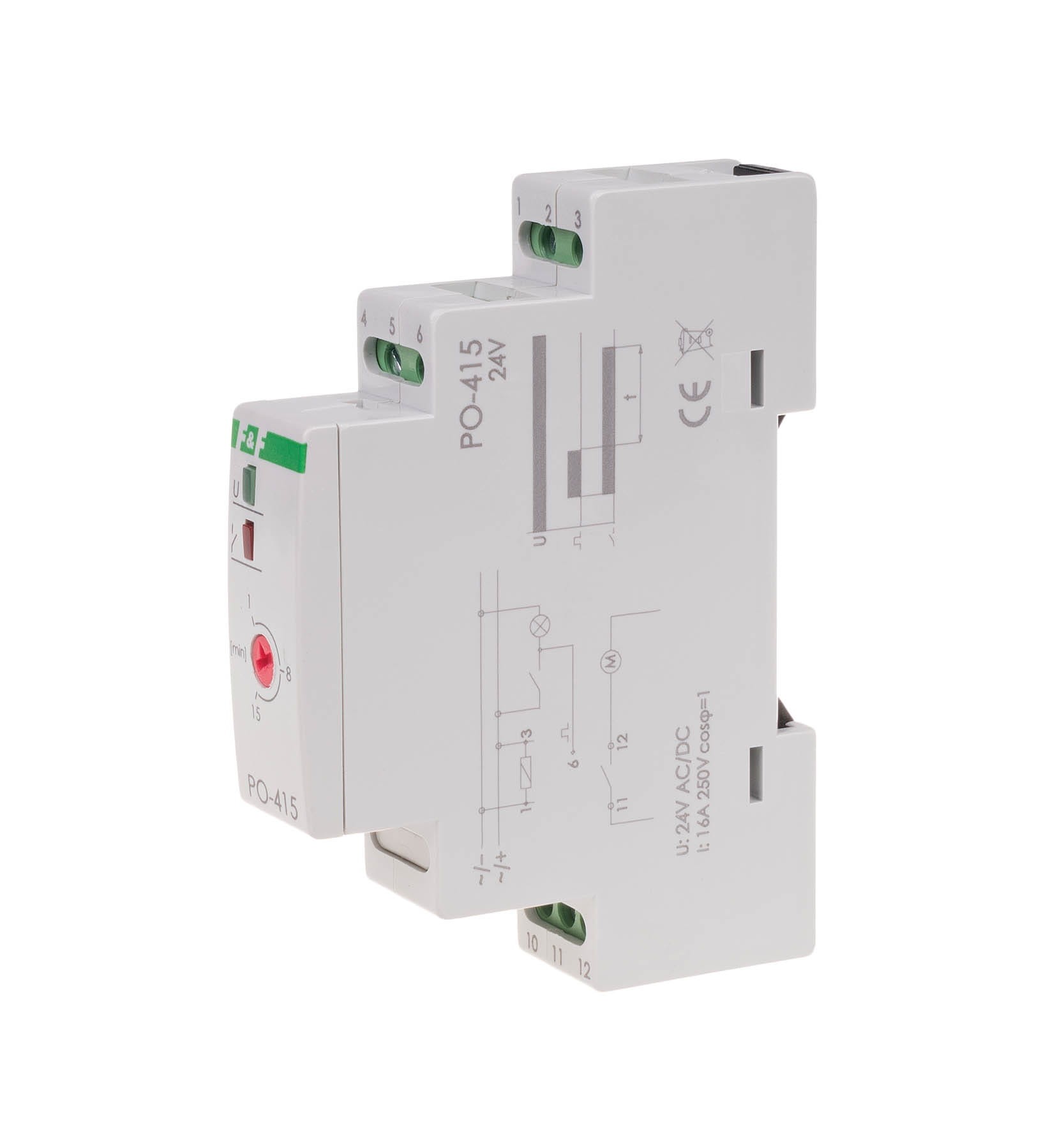

Przekaźnik Czasowy z Opóźnionym Odpadaniem (Wyłączeniem) PO-415-1-60S F&F

PO-415-1-60S to jednofunkcyjny przekaźnik czasowy, który realizuje funkcję opóźnionego odpadania (funkcja E lub OFF-delay). Jest przeznaczony do montażu na szynie DIN i sterowany jest niskim napięciem.

Kluczowe Parametry i Funkcje PO-415

• Typ Urządzenia: Przekaźnik Czasowy Jednofunkcyjny.
• Funkcja Czasowa: Opóźnione odpadanie (Opóźnione wyłączenie). Oznacza to, że po zaniku napięcia zasilającego, przekaźnik podtrzymuje załączenie styku przez nastawiony czas.
• Zasilanie (Cewka): Niskie napięcie 24 V AC/DC. *(Uwaga: Model z takim zakresem czasu i napięciem powinien mieć pełne oznaczenie PO-415-24V-1-60S, ale bazując na podanych parametrach, przyjmujemy zasilanie 24V)*.
• Montaż: Szyna TH-35 (DIN).
• Zakres Czasowy (T): Regulowany w zakresie od 1 do 60 sekund.

Zasada Działania (Opóźnione Odpadanie):

1. Po podaniu napięcia zasilającego (24 V) przekaźnik natychmiast załącza styk wyjściowy.
2. Licznie czasu (opóźnienie $T$) rozpoczyna się dopiero w momencie zaniku napięcia zasilającego.
3. Przez czas $T$ styk pozostaje załączony.
4. Po upływie nastawionego czasu $T$ styk odpada (wyłącza się).

Ta funkcja jest często wykorzystywana do podtrzymywania pracy wentylacji, oświetlenia, pomp lub innych obciążeń, które mają działać przez określony czas po ustaniu sygnału sterującego.

Charakterystyka Wyjść (Styki Obciążenia):

• Liczba i Typ Styków: 1 x NO/NC (jeden styk przełączny).
• Prąd Znamionowy Styku: 16 A (duża obciążalność).

Specyfikacja Techniczna (podsumowanie)

PO-415-1-60S to niezawodny, modułowy przekaźnik do precyzyjnego sterowania podtrzymaniem zasilania w instalacjach niskonapięciowych.
