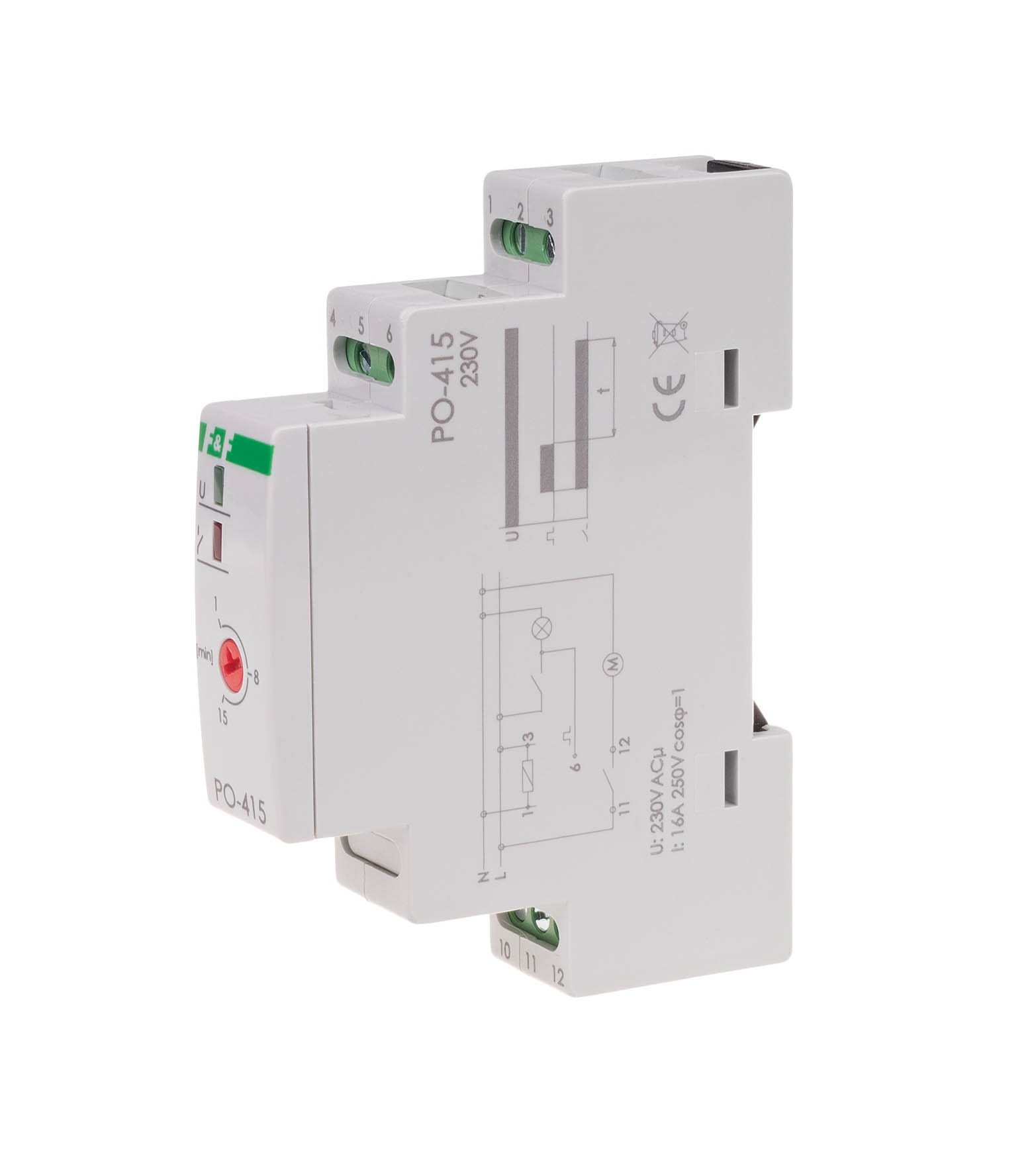

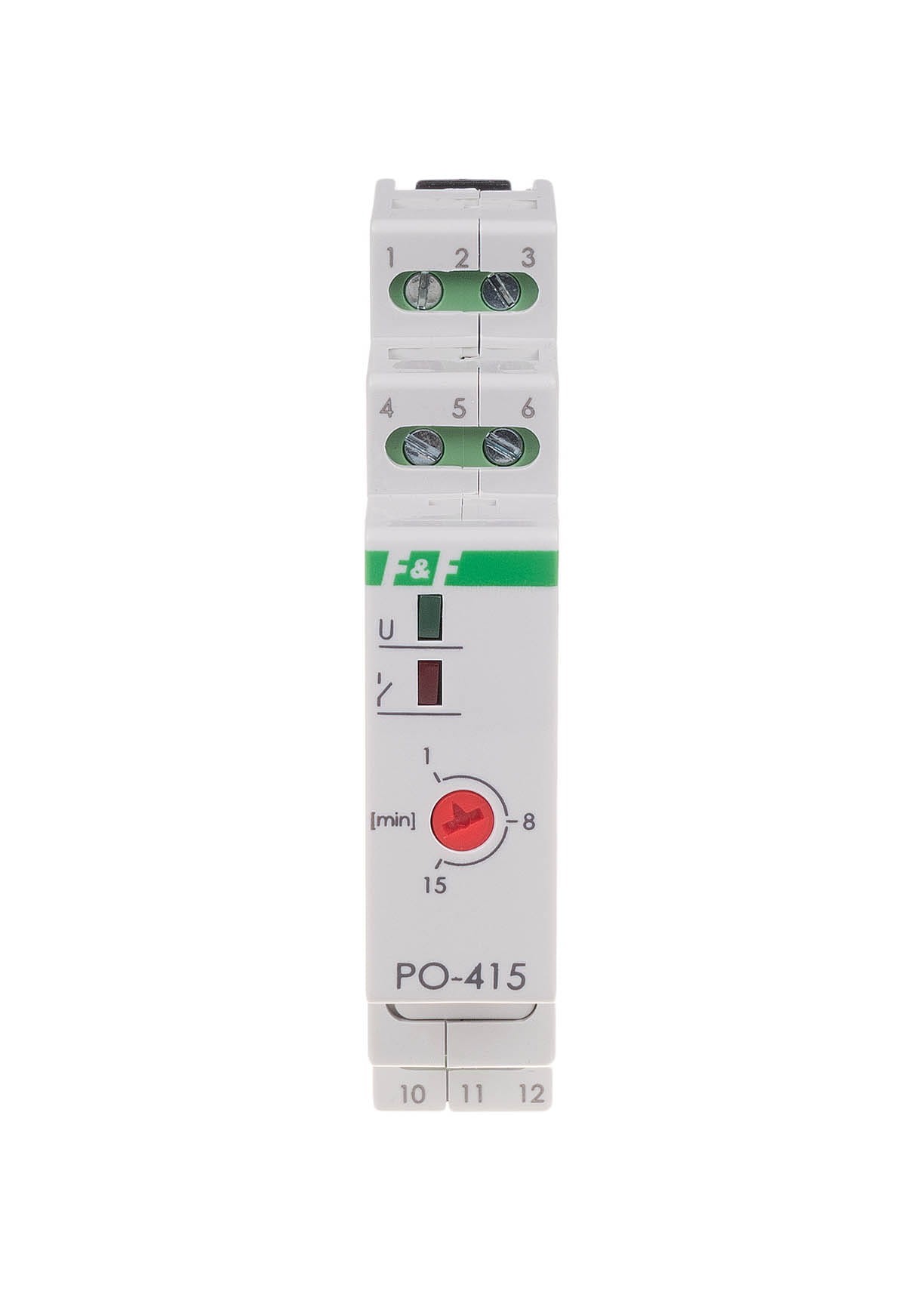

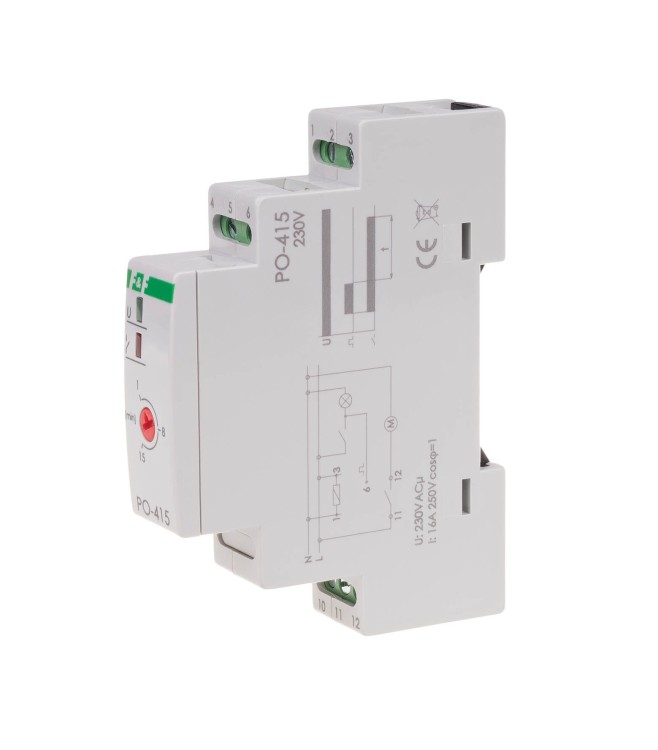

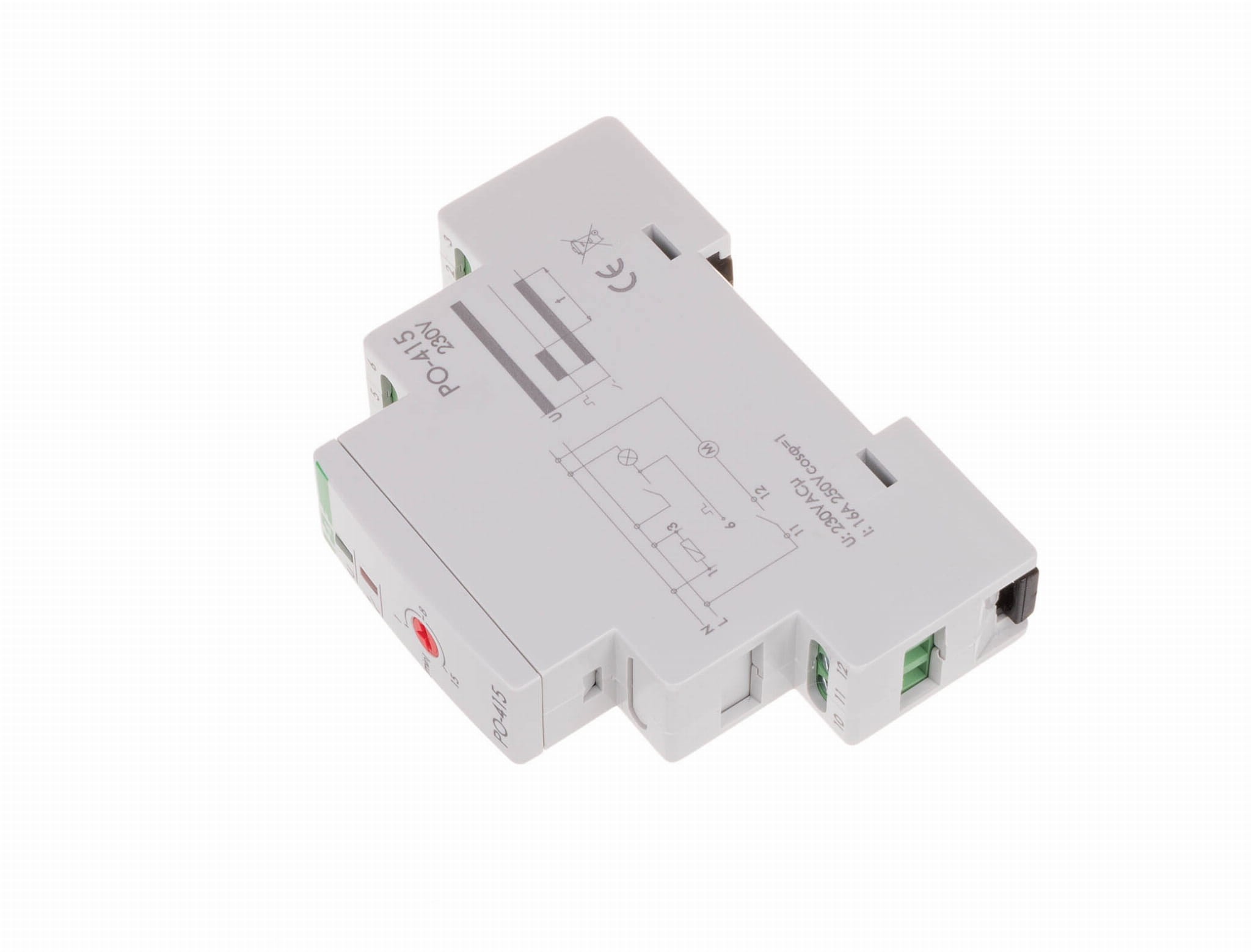

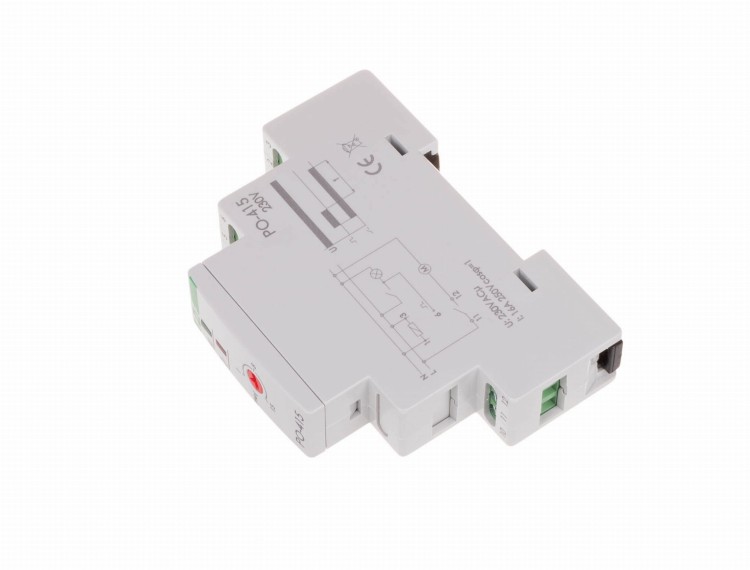

Przekaźnik Czasowy z Opóźnionym Odpadaniem (Wyłączeniem) PO-415 F&F

PO-415 to jednofunkcyjny przekaźnik czasowy, który realizuje funkcję opóźnionego odpadania (funkcja E lub OFF-delay). Jest przeznaczony do montażu na szynie DIN i sterowany jest napięciem sieciowym (230 V AC).

Kluczowe Parametry i Funkcje PO-415

• Typ Urządzenia: Przekaźnik Czasowy Jednofunkcyjny.
• Funkcja Czasowa: Opóźnione odpadanie (Opóźnione wyłączenie). Oznacza to, że po zaniku napięcia sterującego, przekaźnik podtrzymuje załączenie styku przez nastawiony czas.
• Zasilanie (Cewka): Napięcie sieciowe 230 V AC.
• Montaż: Szyna TH-35 (DIN).
• Zakres Czasowy (T): Regulowany (Standardowy zakres dla PO-415 to zazwyczaj od 0,1 s do 10 dni, ale jest zależny od konkretnej wersji; w standardowej wersji ten parametr jest zmienny i ustawiany na frontowym panelu).

Zasada Działania (Opóźnione Odpadanie):

1. Po podaniu napięcia zasilającego (230 V) przekaźnik natychmiast załącza styk wyjściowy.
2. Licznie czasu (opóźnienie $T$) rozpoczyna się dopiero w momencie zaniku napięcia zasilającego.
3. Przez czas $T$ styk pozostaje załączony.
4. Po upływie nastawionego czasu $T$ styk odpada (wyłącza się).

Ta funkcja jest często wykorzystywana do podtrzymywania pracy urządzeń (np. wentylacji w łazience, oświetlenia) przez określony czas po ich wyłączeniu zasilania.

Charakterystyka Wyjść (Styki Obciążenia):

• Liczba i Typ Styków: 1 x NO/NC (jeden styk przełączny).
• Prąd Znamionowy Styku: 16 A (duża obciążalność, pozwalająca na sterowanie większością obciążeń).

Specyfikacja Techniczna (podsumowanie)

PO-415 to niezawodny, modułowy przekaźnik do precyzyjnego sterowania podtrzymaniem zasilania w standardowych instalacjach 230 V AC.
