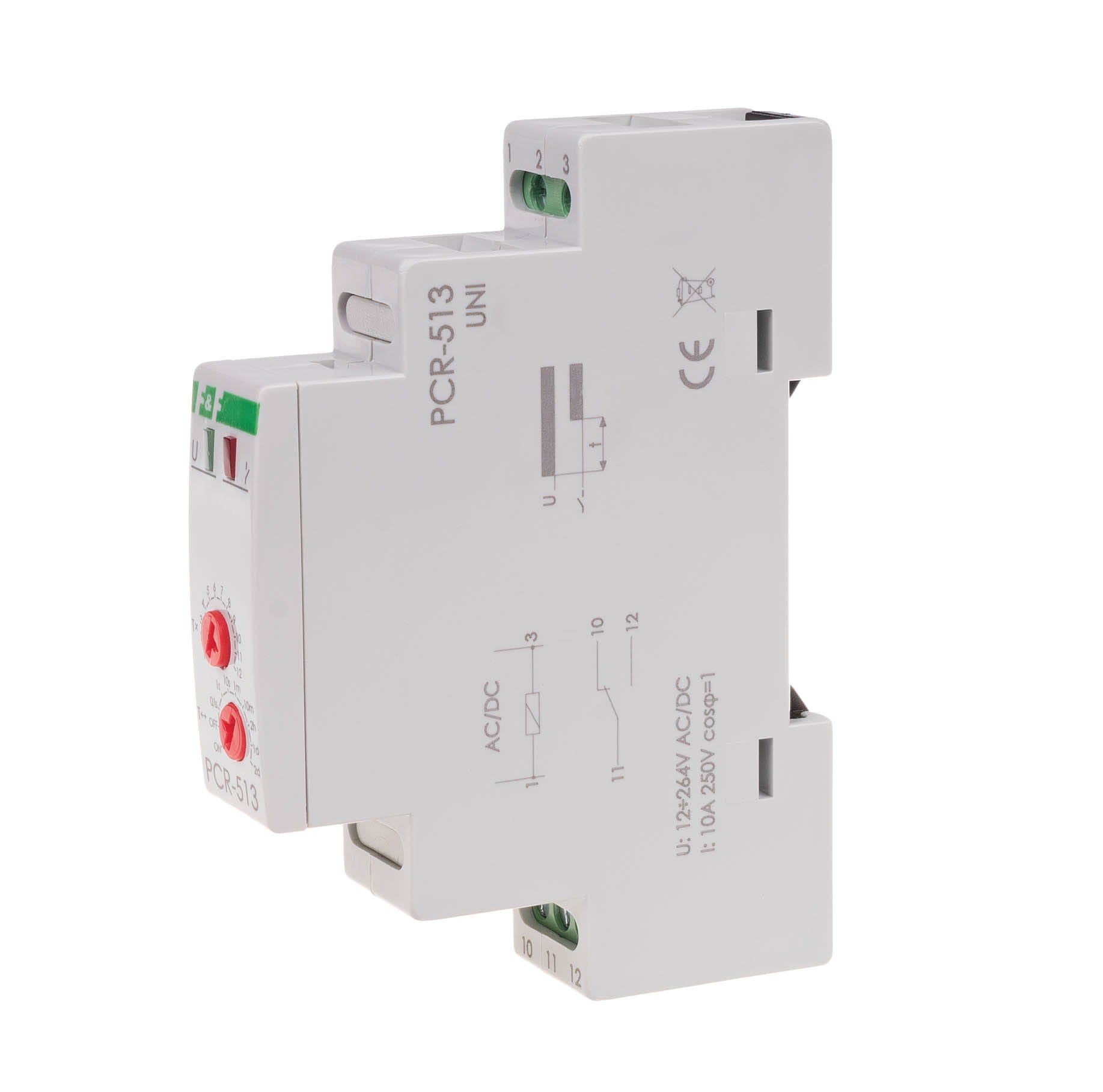

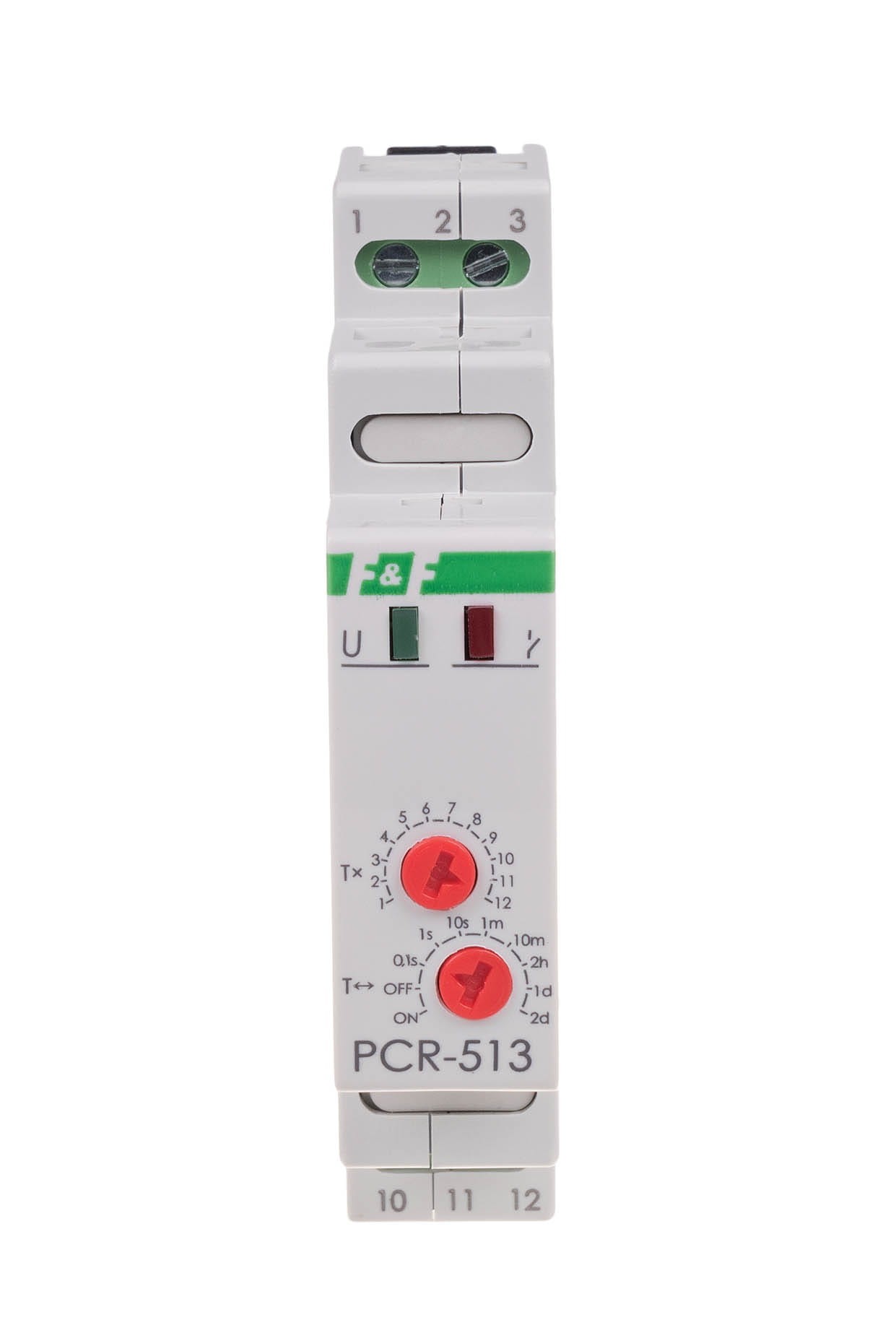

Przekaźnik Czasowy Rewersyjny (Opóźnione Załączanie), UNI (Uniwersalne Zasilanie), Styk: 1 NO/NC PCR-513UNI F&F

PCR-513UNI to jednofunkcyjny przekaźnik czasowy, który wykonuje podstawową funkcję opóźnionego załączania (nazywaną rewersyjną). Najważniejszą cechą tego modelu jest jego UNIwersalne napięcie zasilania w bardzo szerokim zakresie: od 12 V do 264 V AC/DC. Ta uniwersalność sprawia, że jest to jeden z najbardziej elastycznych przekaźników do zastosowania w różnorodnych instalacjach automatyki, niezależnie od dostępnego napięcia sterowania. Przekaźnik montowany jest na szynie DIN (1 moduł) i posiada jeden styk przełączny (1 NO/NC) o obciążalności do 10 A.

Kluczowe Parametry i Funkcje PCR-513UNI

• Typ Urządzenia: Przekaźnik Czasowy Jednofunkcyjny, Rewersyjny.
• Funkcja Czasowa: Opóźnione Załączanie.
• Zasilanie UNI: Bardzo szeroki zakres 12 V ÷ 264 V AC/DC.
• Wyjście Stykowe: 1 Styk Przełączny (1 NO/NC).
• Maksymalny Prąd Obciążenia: 10 A (dla AC-1).
• Zakres Czasowy: Szeroki, regulowany (od 0,1 s do 576 godz.).
• Montaż: Szyna TH-35 (DIN), szerokość 1 moduł (18 mm).

Działanie Funkcji Rewersyjnej (Opóźnione Załączanie):

Działanie jest proste i inicjowane jest podaniem zasilania:

• Start Czasu: Po podłączeniu napięcia zasilającego (w zakresie 12–264 V AC/DC), rozpoczyna się odmierzanie nastawionego czasu ($t$).
• Stan Początkowy Styku: W trakcie odmierzania czasu ($t$), styk wyjściowy pozostaje w pozycji rozwartej (NO).
• Przełączenie Styku: Po upływie nastawionego czasu $t$, styk zostaje załączony (przełącza się w pozycję NC/NO) i pozostaje w tym stanie do momentu odłączenia zasilania.

Zastosowanie: Uniwersalność zasilania czyni go idealnym do zastosowania w automatyce maszyn, systemach wentylacyjnych lub wszędzie tam, gdzie konieczne jest opóźnione włączenie obwodu po podaniu zasilania.

Specyfikacja Techniczna (podsumowanie)

PCR-513UNI to uniwersalny przekaźnik F&F do opóźnionego załączania w dowolnym obwodzie zasilanym od 12 do 264 V.
